Manual do usuário SIPLACE S-27 HM 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.503.xx Edição 07/2003 PT 5.2 Ferramentas para o operador
113
5.1.4 Programador
O programador tem as seguintes tarefas a seu cargo: 5
– Preparação de dados CAD
– Criação de programas de montagem
– Tratamento de dados
– Proteção de dados
5.2 Ferramentas para o operador
Todos os operadores têm de ter à sua disposição a ferramenta referida na lista a seguir. Reco-
mendamos que a ferramenta seja guardada num compartimento adequado para não haver feri-
mentos ao retirá-la (p.ex. pinças).
Cada operador da máquina precisa de:
–Pinça SMD
– Pincel com pêlos curtos para limpar a mesa dos componentes
– Um jogo de chaves de parafuso pequenas de fenda e de cruz.
– Alicate de atar fita e material para atar.
– Tesoura para atar as fitas (não utilizar tesouras universais nem corta-arames de corte diago-
nal)
– Lápis de safar ou lápis de fibra de vidro para limpar marcas de ajuste
– Marcadores resistentes à água para marcação das calhas
– Detergentes (álcool etílico, detergente de plexiglas, cotonetes de algodão, panos que não lar-
guem pêlo, escovas de limpar cachimbos.
– Produto contra a corrosão WD40
– Aspirador
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE S-27 HM
5.3 Na mudança de turno Versão de software SR.503.xxEdição 07/2003 PT
114
5.3 Na mudança de turno
Æ Ate as fitas com a antecedência devida. Os alimentadores não devem ser carregados imedi-
atamente após cada troca de turno. Isso evita longos períodos de paragem.
Æ Transmita informações importantes ao operador do turno seguinte. Essas informações in-
cluem, por exemplo, alterações no programa de montar. Siga para isso também a lista dos
passos de trabalho descritos na seção 5.5
.
Æ Faça uma verificação da preparação.
Verifique se os alimentadores estão carregados com os componentes corretos e se estão na
localidade correta no carro de componentes.
NOTA
Entregue ao colega que se seguir a linha tal como gostaria de a encontrar no início do seu
turno, isto é: 5
– Os coletores de rejeição estão vazios.
– Os colectores de desperdícios estão vazios.
– As zonas de alimentação estão aspiradas.
Manual do usuário SIPLACE S-27 HM 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.503.xx Edição 07/2003 PT 5.4 Faça uma passagem de controle
115
5.4 Faça uma passagem de controle
5.4.1 Controlar o alimentador
Æ Verifique se a fita está bem assente nas molas do alimentador S.
5

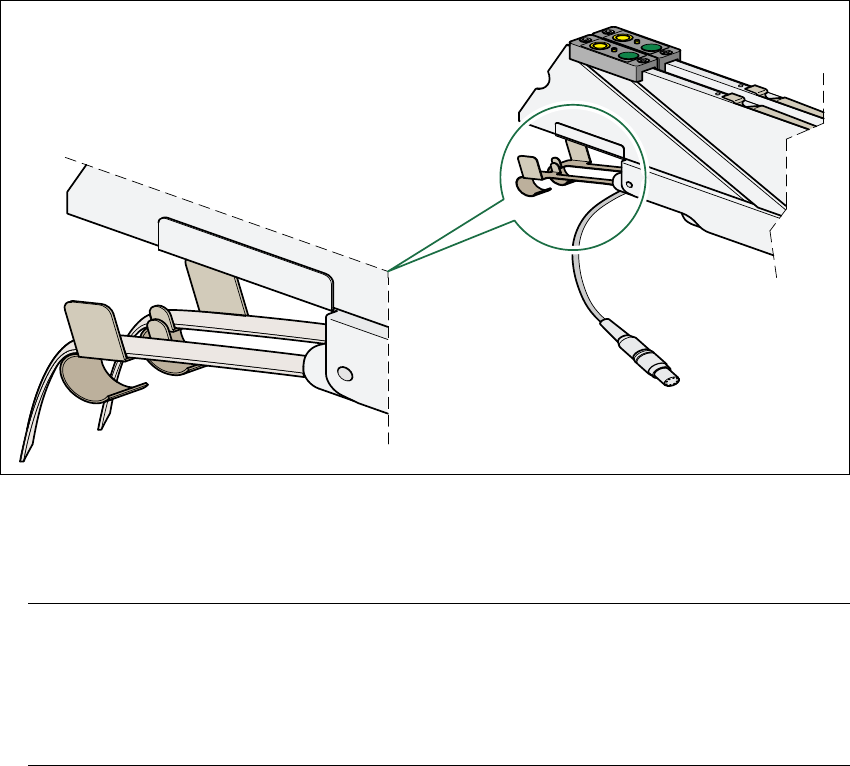

Fig. 5.4 - 1 Introduzir a fita nas molas do alimentador S
Æ Verifique se o contentor de folha do alimentador S está cheio.
Em caso afirmativo, puxe a folha para fora e corte-a com uma tesoura.
NOTA
Se rasgar a folha em vez de a cortar com tesoura, poderá haver problemas com a saída de
fita.
Os alimentadores 3 x 8 mm estão equipados para isso com uma lâmina de corte integrada.
Está situada no contentor de folha na extremidade do alimentador por baixo das tampas. 5
Æ Verifique se a tela de retirada no alimentador tem o tamanho correto para o componente.
Æ Verifique se as guias de fita estão instaladas nos alimentadores combinados (24 mm / 32 mm).
Æ Verifique se a guia suplementar de plástico está instalada nos alimentadores combinados.
