Manual do usuár io SIPLACE S-27 HM 5 Operador, engenheiro de linha, engenheiro de assistência técnica Versão de software SR.503.xx Edição 07/2003 PT 5.4 Faça uma passagem de controle 117 5 Fig. 5.4 - 2 Colocação de chapa…
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE S-27 HM
5.4 Faça uma passagem de controle Versão de software SR.503.xxEdição 07/2003 PT
116
5.4.2 Verificação dos apoios das PCI
Æ Verifique os apoios magnéticos das PCI na mesa de subida. Têm de se encontrar de tal ma-
neira colocados que não colidam com componentes nas partes de baixo das placas de con-
dutores.
5.4.3 Atar as fitas com a devida antecedência
NOTA: 5
Ate as fitas com a devida antecedência para que os alimentadores não esvaziem completamente,
o que provocaria a tempos de paragem mais longos.
No entanto, também não deve atar as fitas com demasiada antecedência porque se depois de
as atar enrolar o fim da embalagem anterior no novo rolo, pode acontecer que o rolo da nova
fita fique demasiado cheio, a fita desliza do rolo e fica enrodilhado. Haveria assim novamente
erros de desenrolamento e tempos de paragem mais longos. 5
5.4.4 Colocação de chapas divisoras no contentor de fita do carro de componen-
tes
Æ Instale a chapa divisora como se mostra na Fig. 5.4 - 2 e certifique-se de que a mais pequena
divisão do contentor de fita é uma divisão de 2. Desta forma, evita-se a ocorrência de erros de
equipamento.
Æ Verifique se as chapas divisoras ficam na mesma posição de encaixe em ambas as réguas de
guia. Caso contrário, a chapa divisora fica torta ou dobrada.
Manual do usuário SIPLACE S-27 HM 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.503.xx Edição 07/2003 PT 5.4 Faça uma passagem de controle
117
5
Fig. 5.4 - 2 Colocação de chapas divisoras no contentor de fita do carro de componentes
(1) Régua de guia para as chapas divisoras
(2) Contentor de fita
(3) Coletor de desperdícios de fita
(4) Barra de encosto para as chapas divisoras
(5) Chapa divisora
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE S-27 HM
5.4 Faça uma passagem de controle Versão de software SR.503.xxEdição 07/2003 PT
118
5.4.5 Usar eixos de encaixe para grandes rolos de fita
Æ Para rolos de fita de grandes dimensões, use eixos de encaixe nas chapas divisoras.
NOTA
Para bobinas de fita a 7" recomendamos o uso de eixos de encaixe para garantia da segurança
do funcionamento dos alimentadores.
5

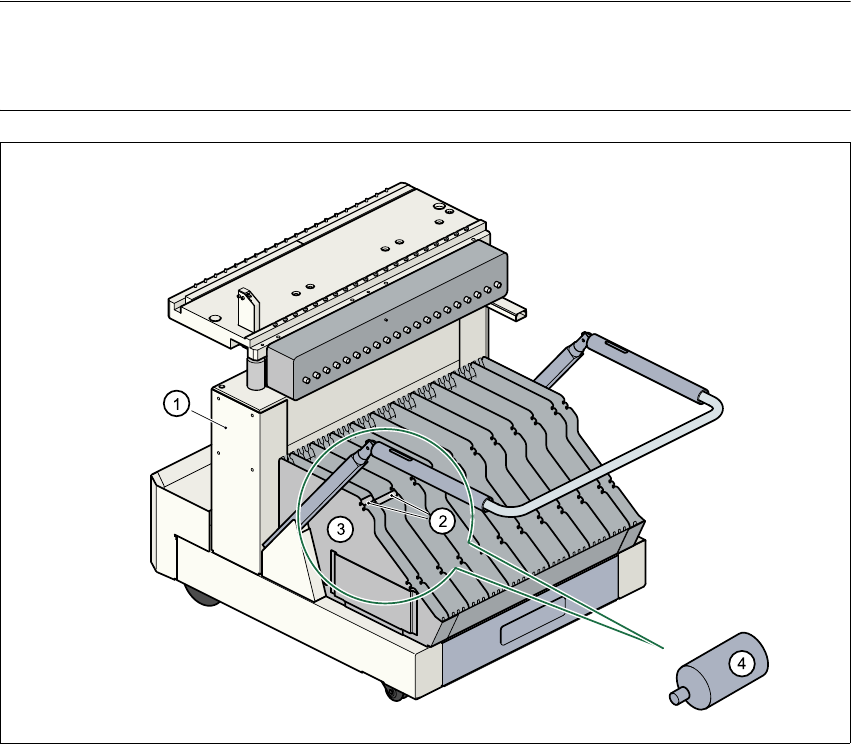

Fig. 5.4 - 3 Utilização de eixos de encaixe para bobinas grandes
(1) Carro de componentes
(2) Posição dos eixos de encaixe
(3) Chapa divisora
(4) Eixo de encaixe (ampliado)
