Manual do usuár io SIPLACE S-27 HM 5 Operador, engenheiro de linha, engenheiro de assistência técnica Versão de software SR.503.xx Edição 07/2003 PT 5.8 Recarga de componentes 123 5.8 Recarga de componentes Informaç ões …
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE S-27 HM
5.7 Avarias nas calhas, como evitar Versão de software SR.503.xxEdição 07/2003 PT
122
5.7.4 Sistema de coordenadas de CO e ângulo de recolha
5

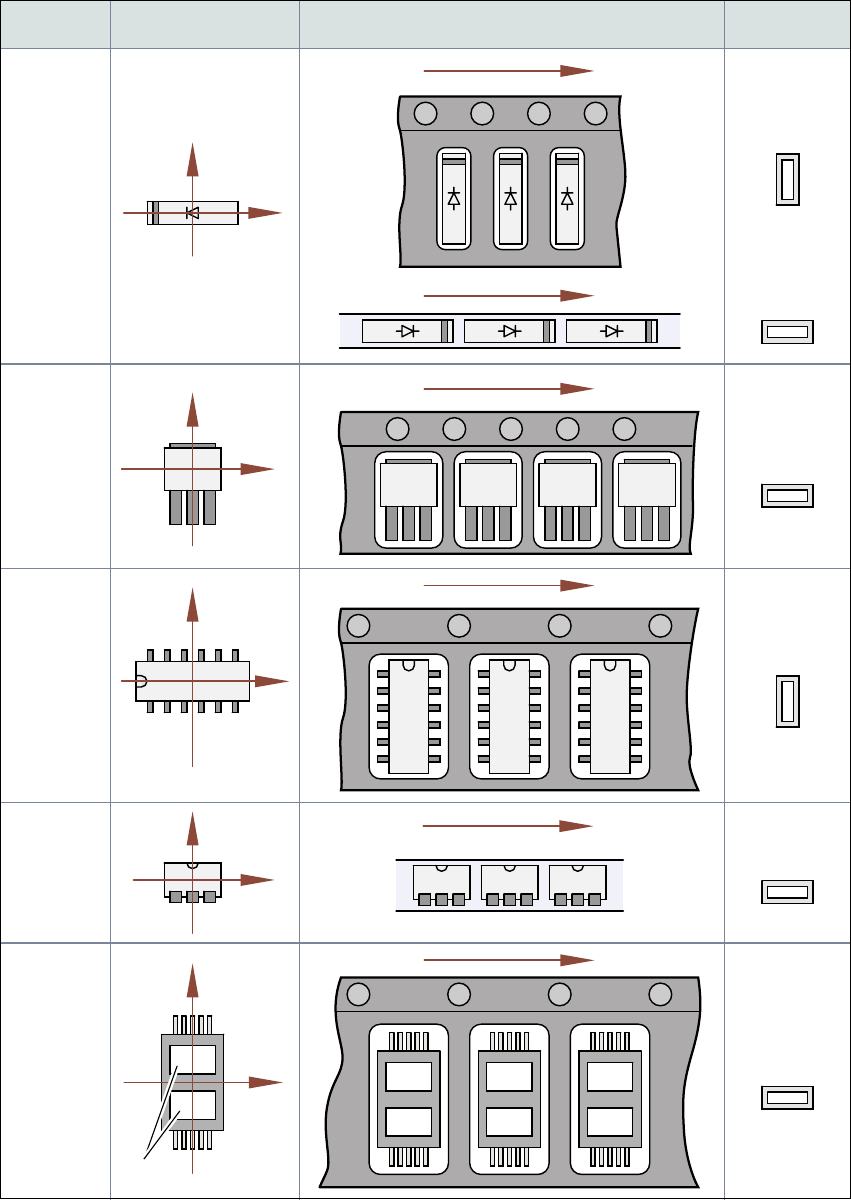

Fig. 5.7 - 2 Localização do componente e respectivo ângulo de recolha
Componente
especial
Carregador
de barras:
Componen-
tes
de chip
com pólo
0402
2220
O ânodo tem de ficar
virado paro o eixo
positivo dos X.
Tipo de caixa
Posição de
descrição de 0°
Posição na alimentação
Ângulo de reco-
lha / da pipeta
Fita:
SOT23
Carregador
de barras:
Fita:
Fita:
SO-IC
DIL-IC
SOT 194
Fita:
Furos
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Manual do usuário SIPLACE S-27 HM 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.503.xx Edição 07/2003 PT 5.8 Recarga de componentes
123
5.8 Recarga de componentes
Informações sobre a recarga de componentes com e sem código de barras encontram-se na
Ajuda On-line.
Æ Nos alimentadores de fita, certifique-se de que uma nova fita é atada com a devida antece-
dência para que os alimentadores não fiquem vazios.
Æ No entanto, não deve atar as fitas demasiado cedo porque se depois de atar o fim da fita an-
terior à nova bobina, pode acontecer que a bobina da nova fita fique demasiado cheia, a fita
desliza para fora da bobina e pode ensarilhar, o que, por sua vez, poderia provocar erros de
recolha e tempos mortos mais longos.
Æ A partir de rolos de fita de 7", utilize sempre eixos de encaixe (veja a Fig. 5.4 - 3) e assegure-
se de que as chapas divisoras estão colocadas corretamente (veja a Fig. 5.4 - 3
).
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE S-27 HM
5.9 Aproximar e afastar a mesa móvel de trocar componentes Versão de software SR.503.xxEdição 07/2003 PT
124
5.9 Aproximar e afastar a mesa móvel de trocar com-
ponentes
5.9.1 Instruções de segurança para aproximar e afastar o carro de componentes
ALERTA 5
Æ Com a máquina em funcionamento, nunca ponha as mãos na fenda entre os carros de com-
ponentes e a coluna da máquina automática (Pos. 1).
Æ O cabo de alimentação para o carro de componentes só pode ser conectado à tomada da má-
quina automática ou retirado da mesma quando o carro de componentes está encostado à
máquina automática (Pos. 2).
Æ É fundamentalmente proibido conectar o cabo de conexão do carro de componentes na to-
mada da máquina automática e operar o carro de componentes através do comando de ar
comprimido fora da máquina automática (Pos. 3).
5

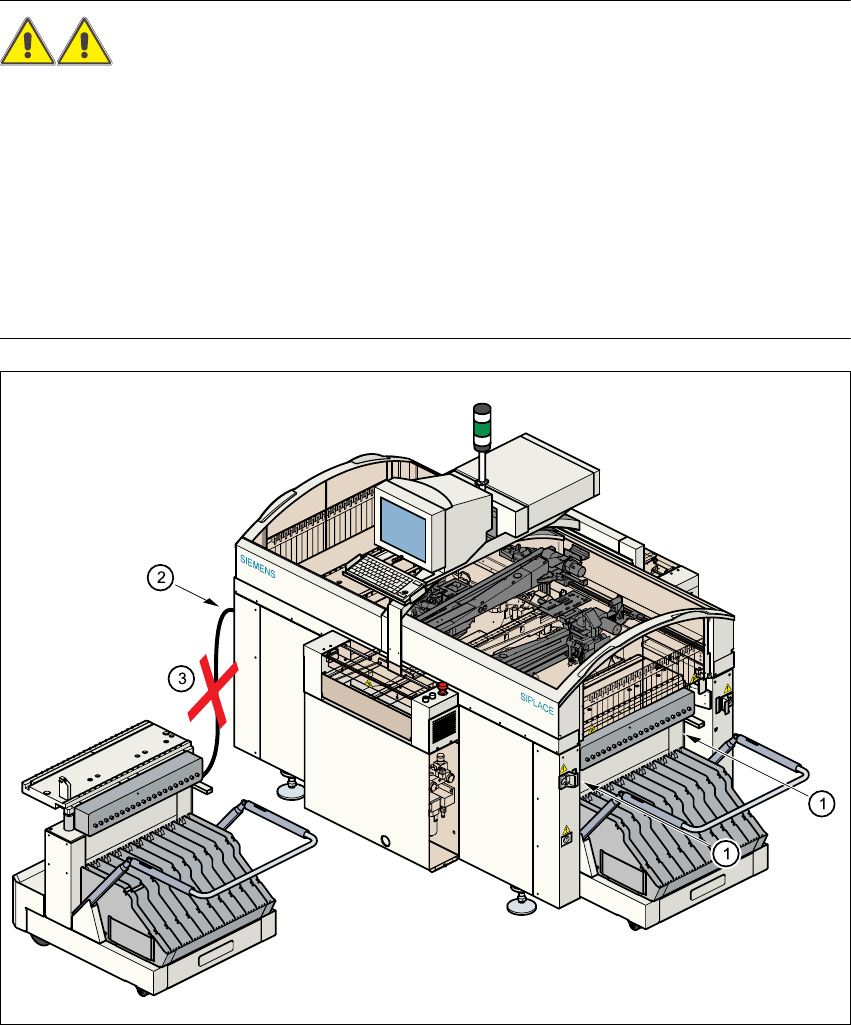

Fig. 5.9 - 1 Instruções de segurança para o carro de componentes
