Manual do usuár io SIPLACE S-27 HM 5 Operador, engenheiro de linha, engenheiro de assistência técnica Versão de software SR.503.xx Edição 07/2003 PT 5.9 Aproximar e afastar a mesa móvel de trocar componentes 127 5.9.3 Ap…

100%1 / 222
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE S-27 HM
5.9 Aproximar e afastar a mesa móvel de trocar componentes Versão de software SR.503.xxEdição 07/2003 PT
126
(7) Aro inclinável
(8) Furos para as cavilhas de centrar
(9) Cavilhas de centrar
(10) Faces de encosto para as calhas de deslizamento do carro de componentes
(11) Tensor horizontal
(12) Cobertura de correr que garante que o cabo de alimentação de corrente eléctrica e de
comando só podem ser ligados e desligados na sequência correcta
5
5.9.2 Afastar o carro de componentes
Æ
No menu TELA PRINCIPAL, faça clique no ícone PARAR PROCESSAMENTO.
Æ A placa em processamento é acabada. Seguidamente, são ativados os ícones dos menus de
funções individuais.
Æ Faça clique sobre os ícones pretendidos FUNÇÕES INDIVIDUAIS PORTAL X (portal 1 ou 2).
Æ Faça clique sobre os ícones FUNÇÕES DO PORTAL.
Æ Neste menu, faça clique sobre os comandos APROXIMAR À POSIÇÃO DE ALIMENTAÇÃO.
Æ A cabeça de equipar escolhido passa por cima do transporte de placas de forma a não ser
danificado na troca de carro de componentes.
Æ Abra a tampa de proteção do portal escolhido.
Æ Abra as placas laterais.
Æ Abra os tensores horizontais (Pos. 11).
Æ Puxe simultaneamente ambos os tubos de comando (Pos. 6) para si e vire o aro (Pos. 7) para
cima. Dessa forma, bloqueia a placa da mesa de componentes na sua posição elevada.
ALERTA PERIGO DE ESMAGAMENTO 5
Para descer a placa do carro de componentes, nunca introduza as mãos na fenda entre os
alimentadores e o canal de guia da embalagem. 5
Æ Prima a tecla (Pos. 5) para subir a placa da mesa de componentes (Pos. 4) até esta atingir a
sua posição mais elevada.
Æ Solte a ficha para a alimentação de energia (Pos. 2) à carro de componentes.
Æ Empurre a cobertura para o lado (Pos. 12) até que a ficha do cabo de comando (Pos. 1) possa
ser retirada.
Æ Solte a ficha do cabo de comando (Pos. 1).
Æ Solte a ficha da alimentação de ar comprimido (Pos. 3).
Æ Retire o carro de componentes para fora.
Manual do usuário SIPLACE S-27 HM 5 Operador, engenheiro de linha, engenheiro de assistência técnica
Versão de software SR.503.xx Edição 07/2003 PT 5.9 Aproximar e afastar a mesa móvel de trocar componentes
127
5.9.3 Aproximar o carro de componentes
ALERTA 5
Certifique-se de que a cabeça de montar se encontra fora da zona de carro de componentes. 5
CUIDADO 5
Ao aproximar o carro de componentes, assegure-se de que a placa da mesa de componentes se
encontra na sua posição superior máxima e que o aro (Pos. 7) está virado para cima. 5
Æ Reduza o comprimento das embalagens dos alimentadores.
Æ Verifique que a face de assentamento (Pos. 10) para a placa da mesa de componentes está
limpa.
Æ Empurre o carro de componentes com cuidado para a máquina automática.
Æ Ligue a ficha da alimentação de ar comprimido (Pos. 3).
Æ Ligue o cabo de comando (Pos. 1).
Æ Empurre a cobertura (Pos. 12) por cima da ficha do cabo de comando para que a tomada de
ligação da alimentação de corrente eléctrica fique livre.
Æ Ligue o cabo de alimentação de energia (Pos. 2) para o carro de componentes.
Æ Puxe simultaneamente ambos os tubos de comando (Pos. 6) para si e, seguidamente, vire o
aro (Pos. 7) do carro de componentes para baixo para poder descer a placa da mesa de com-
ponentes.
Æ Verifique se os furos de centrar da placa do carro de componentes se encontram rigorosa-
mente sobre as cavilhas de centrar da máquina.
Æ Prima a tecla (Pos. 5) até que a placa do carro de componentes fique na sua posição superior.
ALERTA PERIGO DE ESMAGAMENTO 5
Para descer a placa do carro de componentes, nunca introduza as mãos na fenda entre os
alimentadores e o canal de guia da embalagem. 5
Æ Solte a tecla. A placa da mesa de componentes desce.
Æ Certifique-se de que os pinos de centrar encaixam nos furos de centrar da placa da mesa de
componentes e de que esta desce completamente.
Æ Bloqueie ambos os tensores horizontais (Pos. 11).
Æ Feche as placas laterais e a tampa de proteção.
Æ Coloque a máquina automática em funcionamento por meio da tecla de arranque.
5 Operador, engenheiro de linha, engenheiro de assistência técnica Manual do usuário SIPLACE S-27 HM
5.10 Lâmpada de aviso para estados de funcionamento Versão de software SR.503.xxEdição 07/2003 PT
128
5.10 Lâmpada de aviso para estados de funcionamento
A lâmpada de aviso assinala estados de funcionamento e funcionamentos defeituosos da
máquina automática.
5.10.1 Descrição do funcionamento

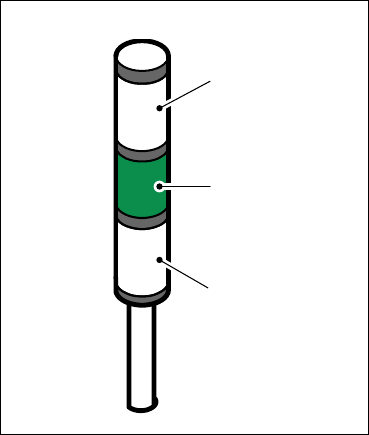

Fig. 5.10 - 1 Lâmpada de aviso para estados de funcionamento
L1 Lâmpada de avaria (branca, direita)
L2 Lâmpada de estado de funcionamento (verde)
L3 Lâmpada de avaria (branca, esquerda)
5.10.2 Estados gerais de funcionamento
– Lâmpada de indicação de funcionamento (verde) permanentemente acesa
A máquina automática está funcionando
– Lâmpada de estado de funcionamento intermitente (verde)
A máquina automática aguarda uma placa de circuito impresso no tapete de entrada ou
aguarda que o tapete de saída fique livre.
– Lâmpada branca direita de avaria L1 pisca
No lado direito da máquina automática há uma ou mais trilhas vazias. A máquina monta com-
ponentes ainda existentes.
– Lâmpada branca esquerda de avaria L1 pisca
No lado esquerdo da máquina automática há uma ou mais trilhas vazias. A máquina monta
componentes ainda existentes.
L1
L2
L3
