Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes Versão de software SR.503.xx Edição 07/2003 PT 6.3 Equipar os alimentadores 143 6.3 Equip ar os aliment adores 6.3. 1 Preparar a mesa de comp onentes e o alime…
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.2 Dados técnicos dos alimentadores Versão de software SR.503.xxEdição 07/2003 PT
142
6.2.10 Alimentador Bulkcase
6

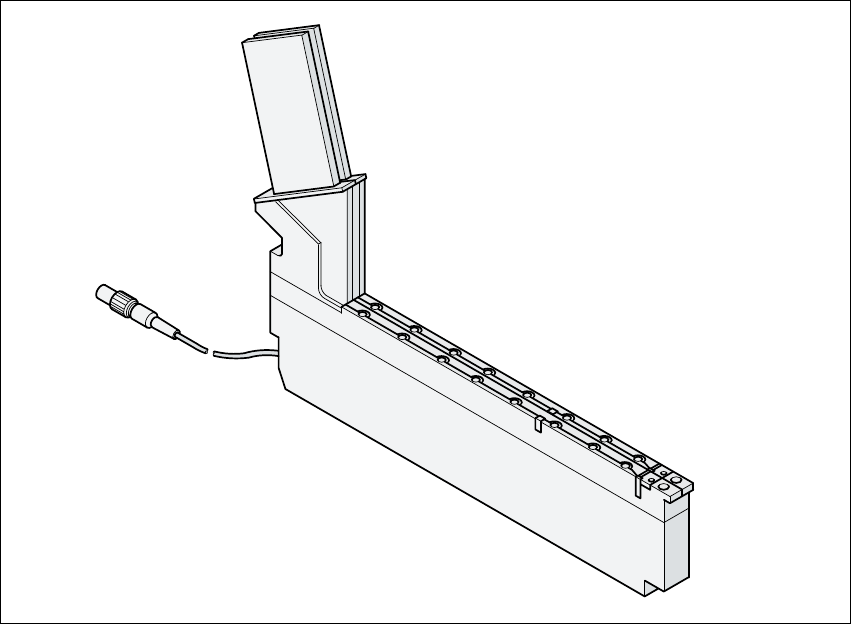

Fig. 6.2 - 10 Alimentador Bulkcase
Número do artigo 00142318-xx 6
Largura 29 mm 6
Pistas por alimentador 2 6
Localidades ocupadas 1 6
Número máximo de alimentadores 2 x 20 6
Reserva de componentes aprox. 50.000 unidades 6
Calhas de carregamento 0402 / 0,35 mm de altura Nº do artigo 00142319-xx6
0402 / 0,5 mm de altura Nº do artigo 00142320-xx6
0603 / 0,45 mm de altura Nº do artigo 00142321-xx6
0603 / 0,80 mm de altura Nº do artigo 00142322-xx6
0805 / 0,45 mm de altura Nº do artigo 00142323-xx6
0805 / 0,60 mm de altura Nº do artigo 00142324-xx6
0805 / 0,85 mm de altura Nº do artigo 00142325-xx6
0805 / 1,25 mm de altura Nº do artigo 00142326-xx6
Micro-Melf / 1,05 ± 0,05 mm Nº do artigo 00142327-xx6
Mini-Melf / 1,40 ± 0,1 mm Nº do artigo 00142328-xx6
Duração do impulso < 60 ms 6
Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.3 Equipar os alimentadores
143
6.3 Equipar os alimentadores
6.3.1 Preparar a mesa de componentes e o alimentador para equipar
Æ Selecione a área de colocação para o alimentador a utilizar (veja a configuração do vibrador)
Æ Conduza a cabeça de montar para a posição de espera e prima o botão de PARADA DE
EMERGÊNCIA.
Æ Abra a cobertura de proteção
Æ Limpe a área de colocação dos alimentadores e a área de colocação para os alimentadores
na mesa dos componentes.
Æ Coloque o alimentador na pista anteriormente selecionada da mesa dos componentes (veja a
configuração do vibrador).
6.3.2 Colocar o alimentador
Æ Coloque o alimentador de forma a que a sua parte de trás seja fixada pela centragem de es-
fera e a parte da frente seja fixada pelo correspondente pino de centrar na mesa dos compo-
nentes. Ao fazer isso, é importante que os alimentadores sejam colocados corretamente na
mesa dos componentes em função da sua largura.
Æ Verifique se o alimentador fica bem assente na mesa dos componentes.
Æ Ligue a ficha do alimentador à tomada que se encontra por baixo da localidade.
NOTA 6
Tenha o cuidado de verificar que ao conectar o alimentador utiliza sem dúvida nenhuma a
tomada pertencente a localidade, visto que os alimentadores recebem o impulso por essa
tomada. É possível que o alimentador não funcione bem se não for conectado à tomada
correta. 6
Æ Feche as portas de proteção e volte a ligar o comando.
Æ Se necessário, realize uma verificação de carregamento.
Æ Continue a montagem.
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.3 Equipar os alimentadores Versão de software SR.503.xxEdição 07/2003 PT
144

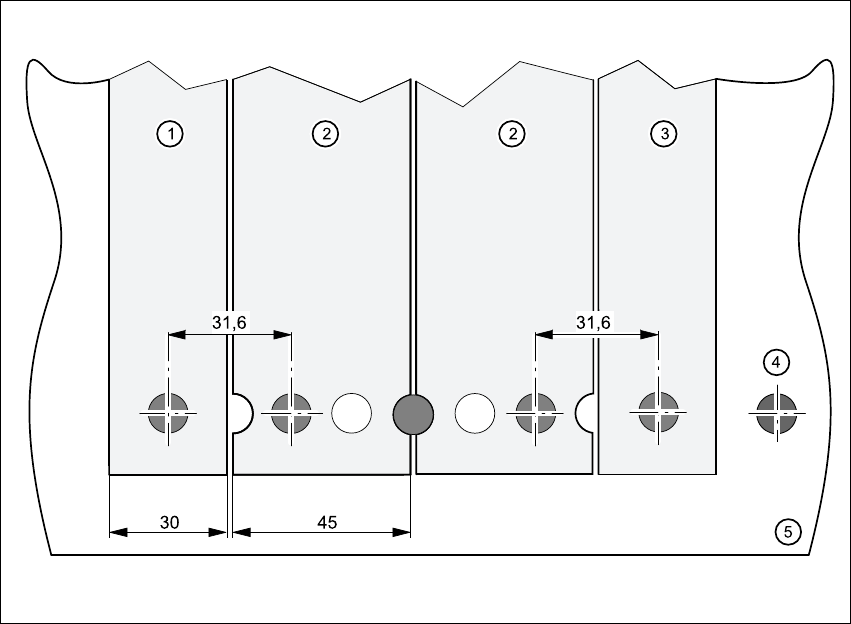

Fig. 6.3 - 1 Colocação de alimentadores com 30 ou 45 mm de largura na mesa de componentes
(1) Alimentador, 30 mm de largura
(2) Alimentador, 45 mm de largura
(3) Alimentador, 30 mm de largura
(4) Centragem de esfera
(5) Mesa de componentes
