6.4 Carro de componentes
6.4.1 Constituição
O carro de componentes é fundamentalmente constituído pelo quadro, pela mesa de componen-
tes para alojamento do alimentador, pela unidade de comunicação, pelo contentor de rolos de fita
e pelo coletor de desperdícios

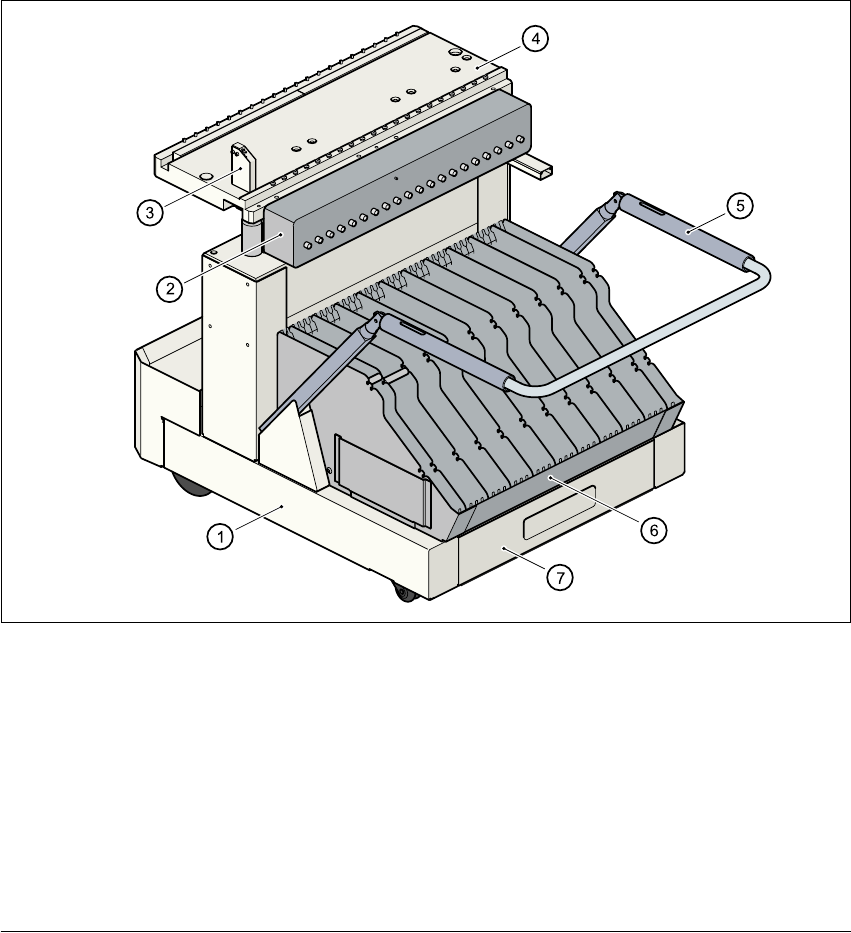

Fig. 6.4 - 1 Carro de componentes
(1) Carro de componentes
(2) Unidade de comunicação
(3) Tecla para subir a mesa dos componentes
(4) Mesa de componentes
(5) Aro para bloquear e descer a mesa de componentes
(6) Contentor de fita
(7) Coletor de desperdícios de fita
NOTA SOBRE SEGURANÇA DO FUNCIONAMENTO
Para o funcionamento da máquina automática, todos os carros de componentes ou trocadores
de bandejas matriciais têm de estar aproximados à máquina automática. Doutra forma, a
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.4 Carro de componentes Versão de software SR.503.xxEdição 07/2003 PT
146
máquina automática fica em estado de PARADA DE EMERGÊNCIA. O processo de equipar
está interrompido.
A seção 5.9
, página 124, descreve a aproximação e o afastamento do carro de componentes
6.4.2 Contentor de fita
Podem ser usadas bobinas de diâmetro até 19". Coloque os eixos de encaixe nas chapas divi-
soras como se mostra na Fig. 6.4 - 2
.
NOTA 6
Para bobinas de fita > 7" recomendamos o uso de eixos de encaixe para garantia da segurança
do funcionamento dos alimentadores. 6
Fig. 6.4 - 2 Carro de componentes com contentor de fita
(1) Carro de componentes
(2) Eixo de encaixe
(3) Chapa divisora
(4) Contentor de fita
