6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM 6.4 Carro de componentes V ersão de software SR.503.xxEdição 07/2003 PT 148 6 Fig. 6.4 - 4 Ligar a alimentação de ar compr imido para alimentadores Bulkcase 6 …
Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.4 Carro de componentes
147
6.4.3 Alimentação de ar comprimido para alimentador Bulkcase
Alimentadores Bulkcase precisam de ar comprimido para trabalhar. Por esse motivo, como op-
ção, é fornecida uma alimentação de ar comprimido para alimentadores Bulkcase.
A montagem é simples. A alimentação de ar comprimido (Pos. 2) é fixada por meio de três para-
fusos DIN 912, M8x20 (Pos. 3) na mesa de componentes (Pos. 1). No lado de trás da alimentação
de ar comprimido há grampos de fixação (Pos. 4). Fixe os alimentadores Bulkcase na mesa de
componentes e assegure-se de que há uma alimentação correta de ar comprimido.
6

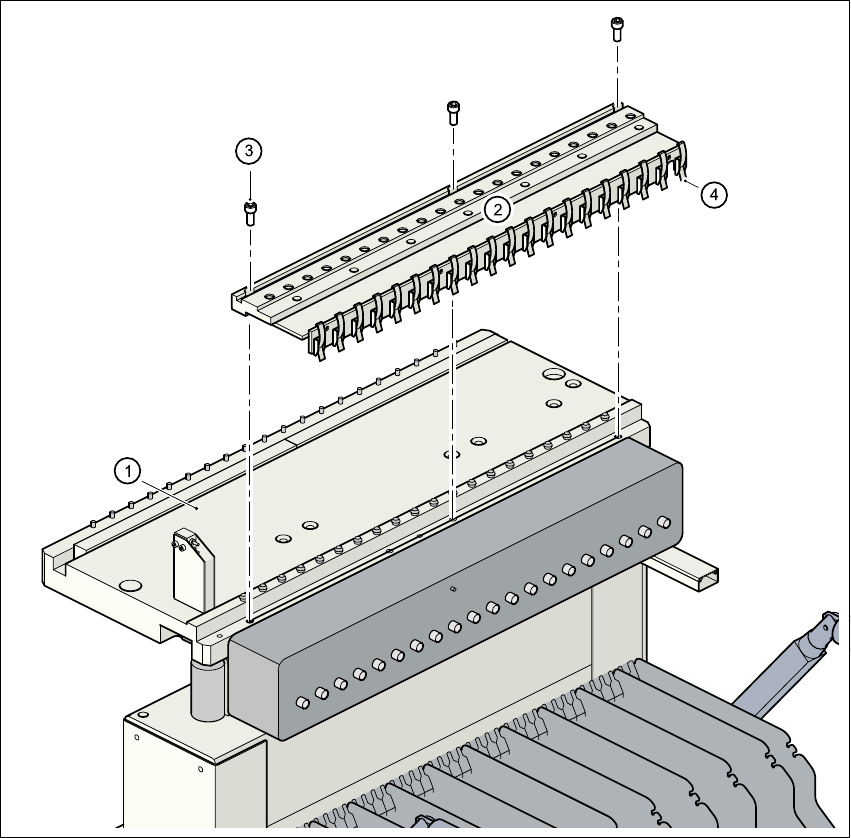

Fig. 6.4 - 3 Alimentação de ar comprimido para alimentadores Bulkcase
(1) Mesa de componentes
(2) Alimentação de ar comprimido para alimentador Bulkcase
(3) Parafuso DIN 912, M8x20
(4) Grampo de retenção
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.4 Carro de componentes Versão de software SR.503.xxEdição 07/2003 PT
148
6
Fig. 6.4 - 4 Ligar a alimentação de ar comprimido para alimentadores Bulkcase
6
(1) Ficha de acoplamento para ar comprimido
(2) Tomada de acoplamento com mangueira de alimentação
(3) Distribuidor de ar comprimido para alimentador Bulkcase
Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.4 Carro de componentes
149
6.4.4 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
Alimentadores do tipo 3 x 8 mm S transportam componentes em três pistas de alimentação para
a posição de recolha. As bobinas de fita de ambas as pistas exteriores estão situadas entre as
chapas divisoras no contentor de fita. A bobina de fita central está localizada sobre ambas as
bobinas de fita para as pistas exteriores.
Por esse motivo, para as bobinas de fita centrais é preciso o seguinte equipamento suplementar:
– 1 placa adaptadora para alojamento dos suportes das bobinas de fita (Pos. 1) e
– para cada alimentador, 1 suporte para bobina de fita (Pos. 2)
A placa adaptadora está fixa no carro de componentes por meio de quatro parafusos de cabeça
cilíndrica e os suportes da bobina de fita são encaixados nas aberturas quadrangulares da placa
adaptadora.
Fig. 6.4 - 5 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
(1) Placa adaptadora
(2) Suporte da bobina de fita
