6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.4 Carro de componentes Versão de software SR.503.xxEdição 07/2003 PT
148
6

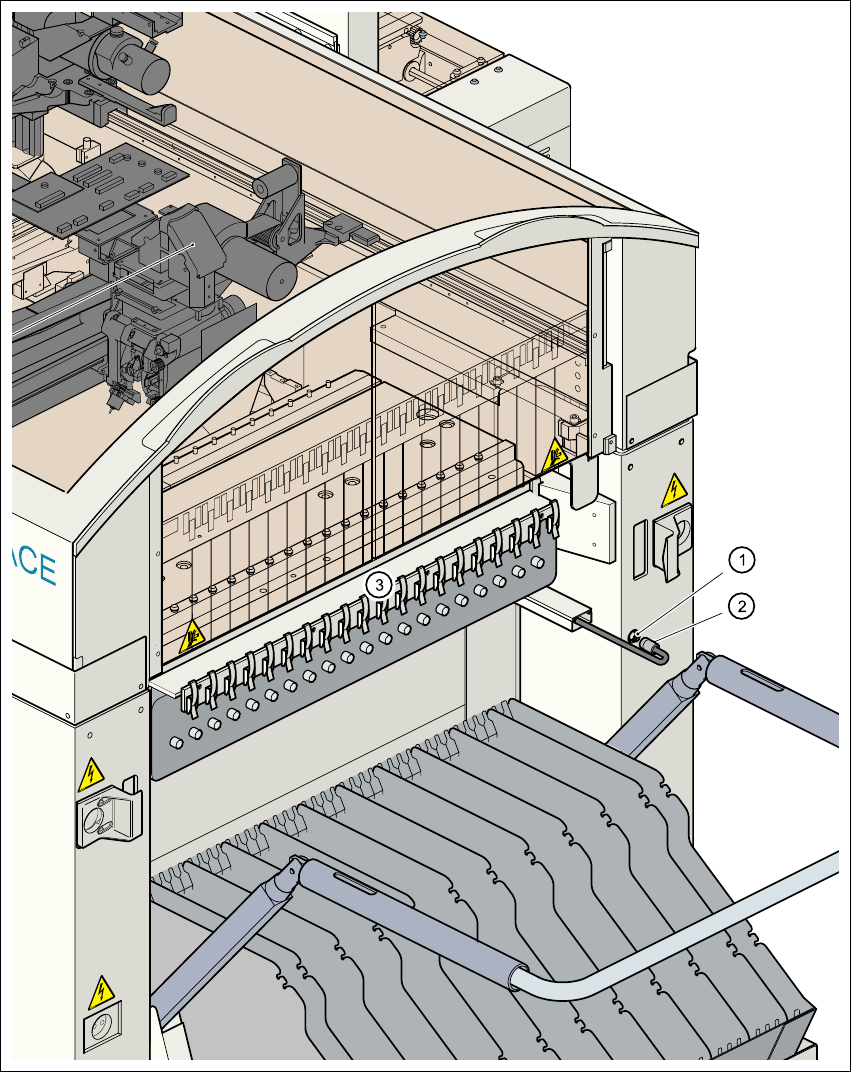

Fig. 6.4 - 4 Ligar a alimentação de ar comprimido para alimentadores Bulkcase
6
(1) Ficha de acoplamento para ar comprimido
(2) Tomada de acoplamento com mangueira de alimentação
(3) Distribuidor de ar comprimido para alimentador Bulkcase
Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.4 Carro de componentes
149
6.4.4 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
Alimentadores do tipo 3 x 8 mm S transportam componentes em três pistas de alimentação para
a posição de recolha. As bobinas de fita de ambas as pistas exteriores estão situadas entre as
chapas divisoras no contentor de fita. A bobina de fita central está localizada sobre ambas as
bobinas de fita para as pistas exteriores.
Por esse motivo, para as bobinas de fita centrais é preciso o seguinte equipamento suplementar:
– 1 placa adaptadora para alojamento dos suportes das bobinas de fita (Pos. 1) e
– para cada alimentador, 1 suporte para bobina de fita (Pos. 2)
A placa adaptadora está fixa no carro de componentes por meio de quatro parafusos de cabeça
cilíndrica e os suportes da bobina de fita são encaixados nas aberturas quadrangulares da placa
adaptadora.

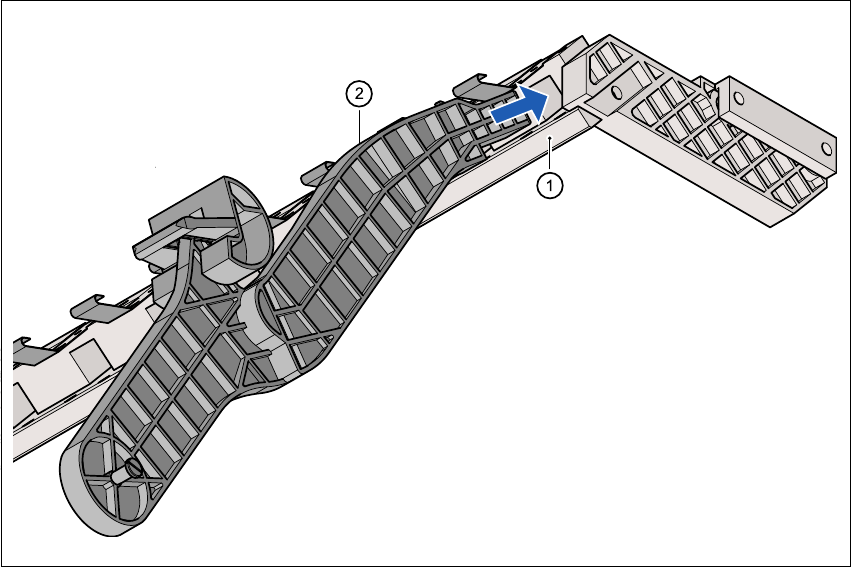

Fig. 6.4 - 5 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
(1) Placa adaptadora
(2) Suporte da bobina de fita
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.5 Dispositivo de corte das embalagens Versão de software SR.503.xxEdição 07/2003 PT
150
6.5 Dispositivo de corte das embalagens
6.5.1 Generalidades
A máquina automática de montar está equipada com um dispositivo de corte das embalagens
em cada localidade ambos dos carros de componentes. Serve para cortar os desperdícios de
fita. As peças cortadas da fita caem para o coletor de desperdícios no carro de componentes.
Æ Este coletor de desperdícios deve ser esvaziado diariamente.
Fig. 6.5 - 1 Dispositivo de corte das embalagens
(1) Lâmina de corte fixa
(2) Retentor
(3) Lâmina de corte móvel
(4) Electrónica de controle
(5) Cilindro de subida curta
