6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.5 Dispositivo de corte das embalagens Versão de software SR.503.xxEdição 07/2003 PT
150
6.5 Dispositivo de corte das embalagens
6.5.1 Generalidades
A máquina automática de montar está equipada com um dispositivo de corte das embalagens
em cada localidade ambos dos carros de componentes. Serve para cortar os desperdícios de
fita. As peças cortadas da fita caem para o coletor de desperdícios no carro de componentes.
Æ Este coletor de desperdícios deve ser esvaziado diariamente.

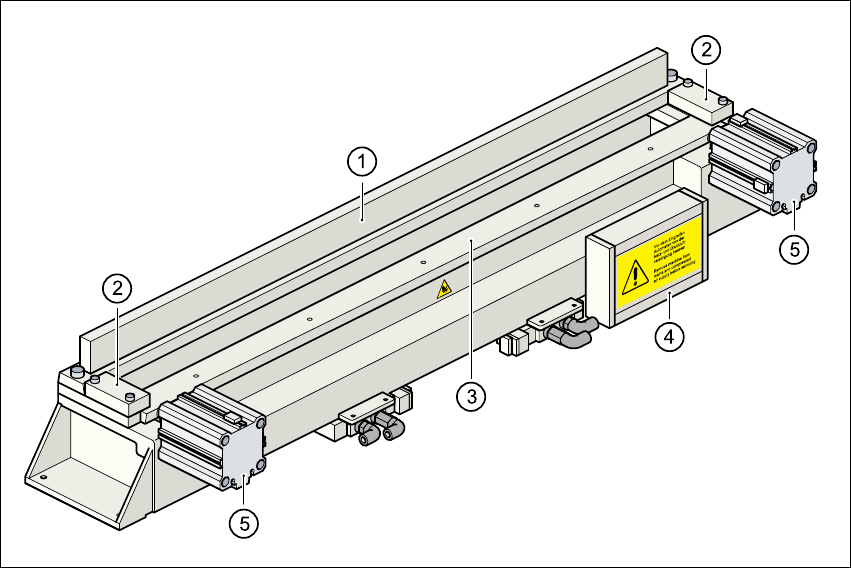

Fig. 6.5 - 1 Dispositivo de corte das embalagens
(1) Lâmina de corte fixa
(2) Retentor
(3) Lâmina de corte móvel
(4) Electrónica de controle
(5) Cilindro de subida curta
Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.5 Dispositivo de corte das embalagens
151
6.5.2 Colocação da fita no dispositivo de corte

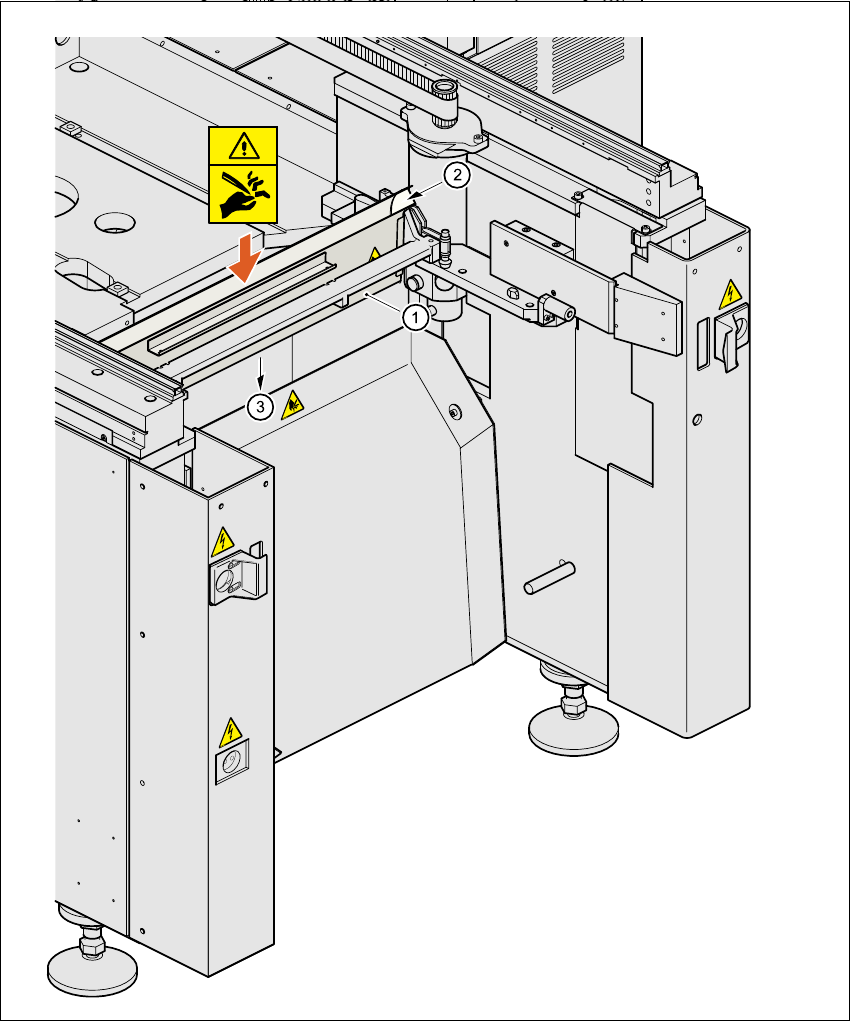

Fig. 6.5 - 2 Colocação da fita no dispositivo de corte
(1) Canal de guia da embalagem
(2) Embalagem
(3) Para o dispositivo de corte das embalagens
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.5 Dispositivo de corte das embalagens Versão de software SR.503.xxEdição 07/2003 PT
152
NOTA
Nas máquinas automáticas de montar SIPLACE, utilize exclusivamente os alimentadores de
guia das fitas previstas para essas máquinas. À frente dos alimentadores está situado o canal
de guia das embalagens no qual as fitas são conduzidas para fora. 6
Æ Coloque a fita no alimentador.
Æ Introduza a embalagem no canal de guia do dispositivo de corte como se pode ver na Fig. 6.5
- 2.
À frente dos alimentadores estão situados os canais de guia das embalagens. Estão direta-
mente por cima dos dispositivos de corte das embalagens.
A fita é automaticamente conduzida para o dispositivo de corte das embalagens através do
canal de condução. No dispositivo de corte, a fita é cortada pelas lâminas pneumáticas. Os des-
perdícios vão pela calha de desperdícios para o coletor do carro dos componentes.
Fig. 6.5 - 3 Coletor de desperdícios de fita no carro de componentes, de abrir
(1) Carro de componentes
(2) Coletor de desperdícios de fita, de abrir
