Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes Versão de software SR.503.xx Edição 07/2003 PT 6.6 Trocador de bandejas matricial 153 6.6 T rocado r de ba ndejas matrici al 6.6.1 Descriçã o geral Fig. 6.6 - …
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.5 Dispositivo de corte das embalagens Versão de software SR.503.xxEdição 07/2003 PT
152
NOTA
Nas máquinas automáticas de montar SIPLACE, utilize exclusivamente os alimentadores de
guia das fitas previstas para essas máquinas. À frente dos alimentadores está situado o canal
de guia das embalagens no qual as fitas são conduzidas para fora. 6
Æ Coloque a fita no alimentador.
Æ Introduza a embalagem no canal de guia do dispositivo de corte como se pode ver na Fig. 6.5
- 2.
À frente dos alimentadores estão situados os canais de guia das embalagens. Estão direta-
mente por cima dos dispositivos de corte das embalagens.
A fita é automaticamente conduzida para o dispositivo de corte das embalagens através do
canal de condução. No dispositivo de corte, a fita é cortada pelas lâminas pneumáticas. Os des-
perdícios vão pela calha de desperdícios para o coletor do carro dos componentes.

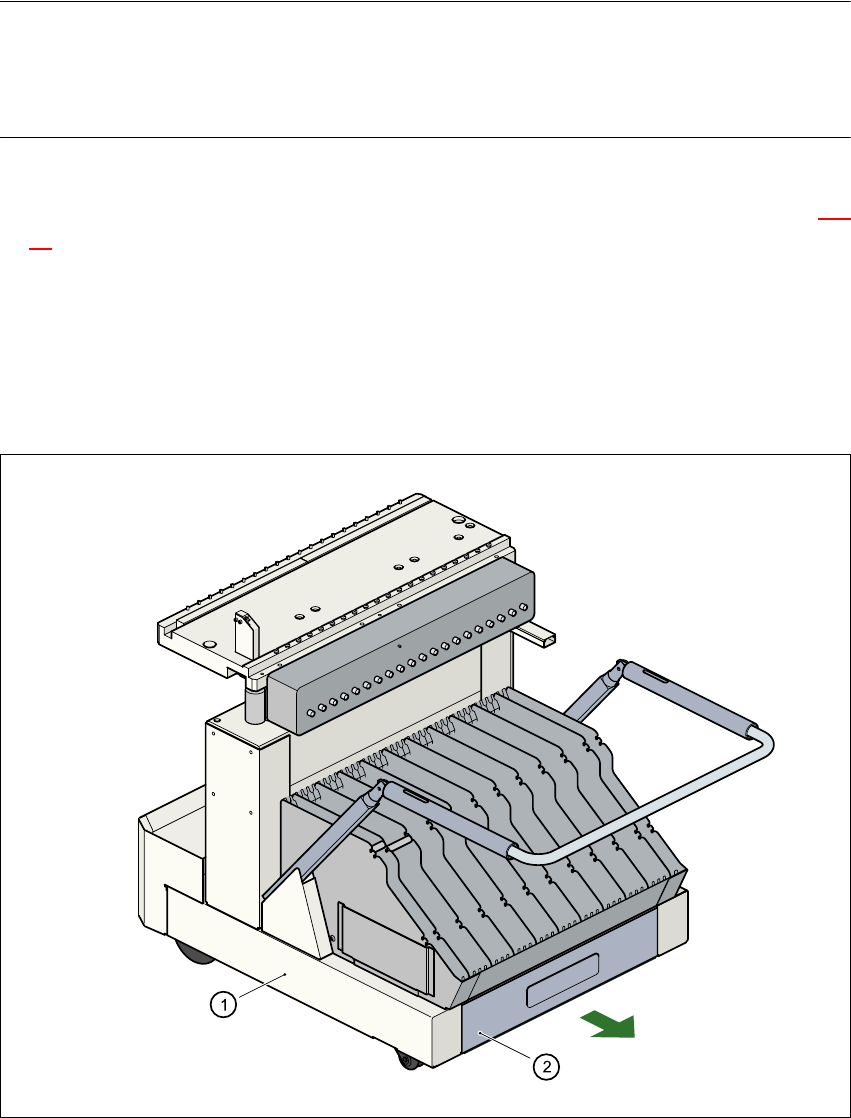

Fig. 6.5 - 3 Coletor de desperdícios de fita no carro de componentes, de abrir
(1) Carro de componentes
(2) Coletor de desperdícios de fita, de abrir
Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.6 Trocador de bandejas matricial
153
6.6 Trocador de bandejas matricial
6.6.1 Descrição geral
Fig. 6.6 - 1 Trocador de bandejas matricial, vista posterior
(1) Interruptor principal
(2) Botão de PARADA DE EMERGÊNCIA
(3) Torre 1 para colocação de um máx. de 40 carregadores de waffle-pack
(4) Torre 2 para colocação de um máx. de 40 carregadores de waffle-pack
(5) Eixo de carregamento 1
(6) Eixo de carregamento 2
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.6 Trocador de bandejas matricial Versão de software SR.503.xxEdição 07/2003 PT
154
6.6.2 Generalidades
A utilização de PCI Flatpack está tendo cada vez mais importância na produção de componen-
tes planos. Estes componentes são entretanto quase exclusivamente preparados em carrega-
dores de waffle-pack.
No entanto, o atravancamento de carregadores de waffle-pack é relativamente grande quando
comparado com a densidade de componentes.
Além disso, devido à menor capacidade de componentes, os carregadores de waffle-pack têm
de ser trocados frequentemente; na troca manual, o processo de montagem tem de ser inter-
rompido.
Mediante a utilização de uma Matriz de Trocador de Bandejas, ao guardar e na troca automática
dos carregadores de waffle-pack não há perdas de tempo desnecessárias. Com um acesso
livremente pré-programável até 2 x 40 carregadores de waffle-pack, aumentam as possibilida-
des de componentes preparados.
NOTA: 6
A Matriz de Trocador de Bandejas pode ser encostada ao lado direito da máquina automática na
colocação 1 e/ou no lado esquerdo da máquina automática, na colocação 3. Não ocupa toda a
largura de um local de colocação. A mesa de componentes integrada no trocador de bandejas
matricial (ver Pos. 02 na Fig. 6.6 - 2) tem capacidade para 9 locais de colocação no alimentador.6
