Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes Versão de software SR.503.xx Edição 07/2003 PT 6.6 Trocador de bandejas matricial 159 ALERT A 6 Æ Com a máqu ina em movimen to, nunca i ntroduz a as mãos na fe…
6 Manuseio dos componentes Manual do usuário SIPLACE S-27 HM
6.6 Trocador de bandejas matricial Versão de software SR.503.xxEdição 07/2003 PT
158
6.6.6 Instruções de segurança para encosto e desencosto
6

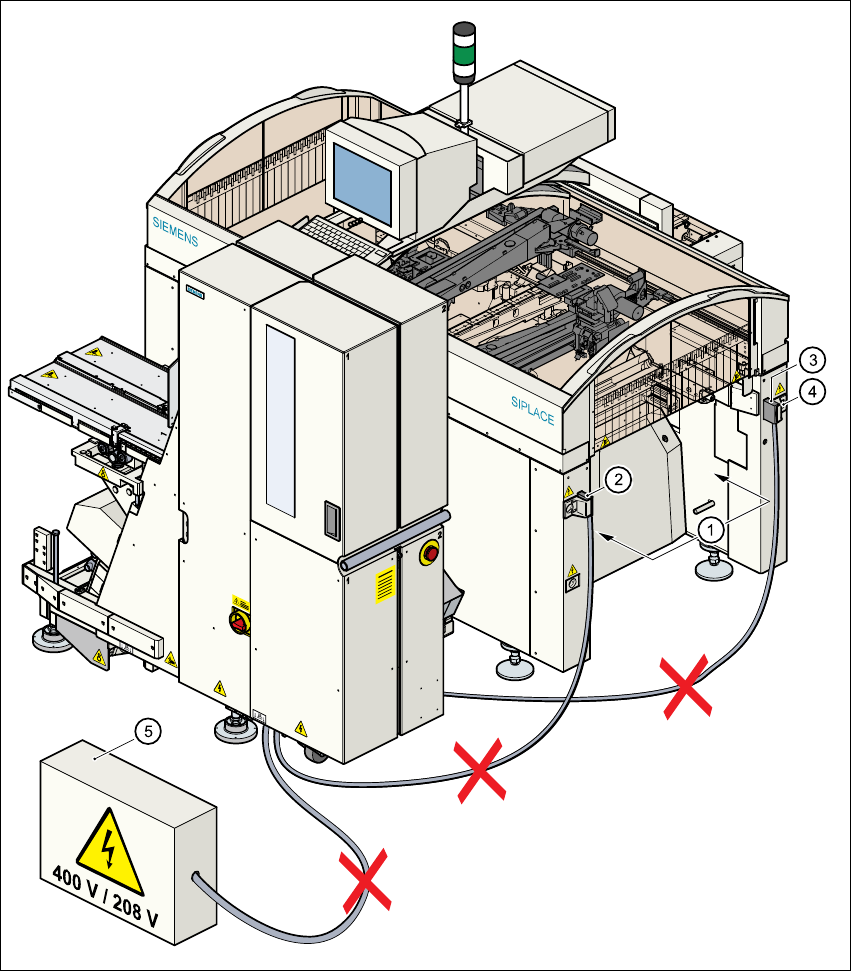

Fig. 6.6 - 3 Instruções de segurança para encosto e desencosto do trocador
de bandejas matricial
(1) Fenda com o trocador de bandejas matricial encostada
(2) Cabo de comando de trocador de bandejas matricial
(3) Cabo de comando da mesa de componentes
(4) Cobertura de correr
(5) Conexão para alimentação de corrente
Manual do usuário SIPLACE S-27 HM 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.6 Trocador de bandejas matricial
159
ALERTA 6
Æ Com a máquina em movimento, nunca introduza as mãos na fenda entre o trocador de ban-
dejas matricial e a coluna da máquina automática (Pos. 1).
Æ O cabo de comando do TBM só deve ser ligado ou desligado na tomada da máquina (Pos. 2)
quando o TBM estiver encostado à máquina.
Æ O cabo de comando da mesa integrada no TBM só deve ser ligado ou desligado na tomada
da máquina (Pos. 3) quando o TBM estiver encostado à máquina.
Æ O cabo de alimentação de corrente só deve ser ligado ou desligado na alimentação externa
de corrente (Pos. 4) quando o TBM estiver encostado à máquina.
Æ É expressamente proibido trabalhar com o TBM quando este não está encostado à máquina.
