7 Extensões da estação
7.1 Trocador de bocais para a cabeça Collect&Place
de 12 segmentos
7.1.1 Vista geral
Ao equipamento básico da máquina automática de montar pertencem duas cabeças Col-
lect&Place. Para cada cabeça Collect&Place pode, como opção, ser instalado um trocador de
bocais. Permite a troca rápida da configuração dos bocais e, portanto, a adaptação da cabeça
Collect&Place às condições do processo de montar.
O trocador de bocais é constituído pelo menos por um e, no máximo, por oito carregadores,
cada um dos quais com doze localizações de bocais (ver a Fig. 7.1 - 1
). Os carregadores estão
assentes sobre um suporte comum. Cada carregador está centrado com dois pinos cilíndricos e
fixado com um gancho de mola.
NOTA: 7
O trocador de bocais para a cabeça Collect&Place de 6 segmentos está descrito na seção 7.7
página 189. 7
7.1.2 Dados técnicos
7
Trocador de bocais para a cabeça Collect&Place de 12 segmentos
Dimensões (comprimento x largura x altura) 282 mm x 214 mm x 107 mm
Quantidade de garagens para bocais Mín.12 / máx. 96
Tipos de bocais 9xx
Tempo para abertura e fecho da chapa de bloqueio < 200 ms
Capacidade do coletor de rejeição Aprox. 50 bocais
Instalação pneumática Tubo de alimentação da instalação
pneumática 0,53 MPa (5,3 bar)
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos Versão de software SR.503.xxEdição 07/2003 PT
162

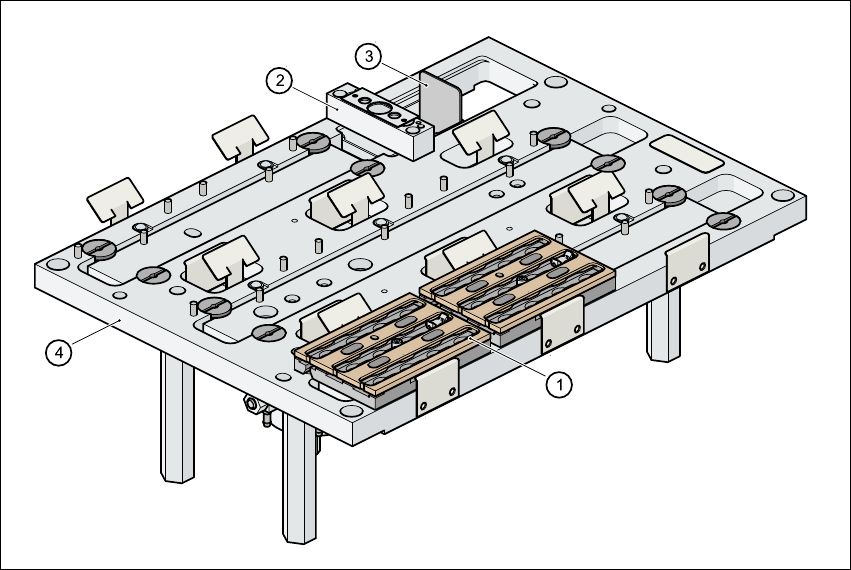

Fig. 7.1 - 1 Vista geral do trocador de bocais - Cabeça Collect&Place de 12 segmentos
(1) Carregador
(2) Dispositivo de rejeição para bocais
(3) Coletor de bocais rejeitados
(4) Trocador de bocais, corpo de base
Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos
163
7.1.3 Funcionamento
Os bocais estão nos locais respectivos e são fixados por uma placa de fecho móvel. Um cilindro
pneumático pode deslocar a placa de fecho em 6 mm. Em função da localização da placa de
fecho, todos os bocais estão fixos ou soltos. Se não for feita troca de bocais, a placa de fecho
está sempre na posição "fechada".
Em cada carregador do trocador de bocais há um traço de posição para identificação da locali-
zação. Os locais de localização dos carregadores estão identificados no trocador de bocais com
os números 1 a 8. As localizações dos bocais estão numeradas de forma contínua de 1 a 12 nos
carregadores (ver a Fig. 7.1 - 2
).
NOTA 7
Carregadores especiais podem ser construídos após consulta a SIEMENSDematic e recebem
uma identificação especial. 7
Coleta de um bocal
– O eixo Z da cabeça desce.
– A placa de fecho (Pos. 2 na Fig. 7.1 - 2
) abre e liberta os bocais.
– O bocal é recolhido pelo tubo da cabeça Collect&Place.
– O eixo Z sobe.
Colocação de um bocal
– A placa de fecho (Pos. 2 na Fig. 7.1 - 2) abre e liberta os bocais.
– O eixo Z da cabeça Collect&Place desce e coloca o bocal.
– A placa de fecho fecha.
– O eixo Z da cabeça Collect&Place sobe.
Rejeição de bocais danificados
– No dispositivo de rejeição (Pos. 2 na Fig. 7.1 - 1), o eixo Z da cabeça Collect&Place 14 mm
desce e transporta assim o bocal danificado para o orifício do dispositivo de rejeição.
– O eixo Z sobe de novo, e o bocal é retirado do tubo por arames de mola.
– O bocal cai para o contentor de recolha (Pos. 3 na Fig. 7.1 - 1
).
