Manual do usuário SIPLACE S-27 HM 7 Extensões da estação Versão de software SR.503.xx Edição 07/2003 PT 7.1 Trocador de bocais para a cabeça Collect &Place de 12 segmentos 165 7.1.4 Notas sobre o funcionamento Æ Se e…
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos Versão de software SR.503.xxEdição 07/2003 PT
164

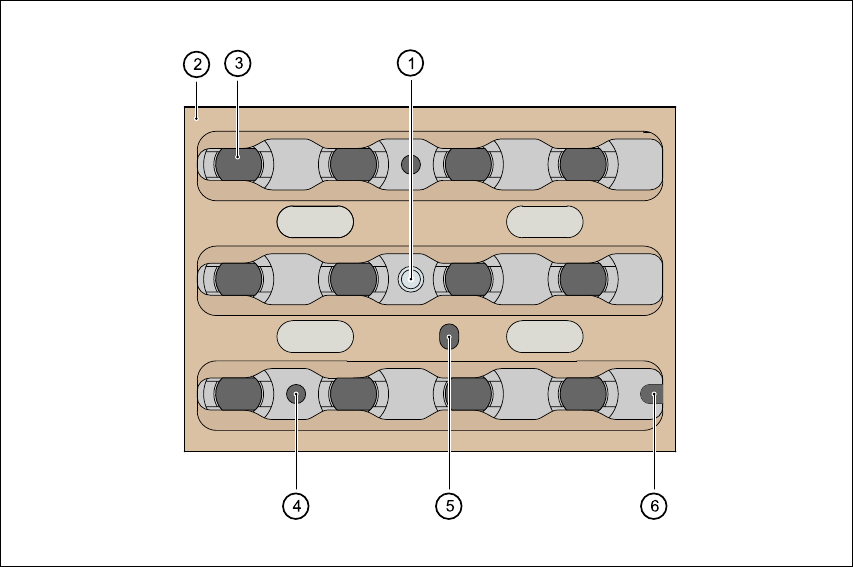

Fig. 7.1 - 2 Carregador e garagens de bocais
(1) Marca de posição
(2) Chapa de bloqueio
(3) Garagem de bocais
(4) Furo para pino cilíndrico para centragem dos carregadores
(5) Furo para pino cilíndrico do mecanismo de empurrar
(6) Furo oblongo para pino cilíndrico para centragem dos carregadores
12 3
4
10 11
12
9
5
6
7
8
Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos
165
7.1.4 Notas sobre o funcionamento
Æ Se encher um carregador pela primeira vez com um determinado tipo de bocal, identifique o
mesmo com uma etiqueta autocolante.
NOTA 7
Por cada carregador, só é permitido um tipo de bocal.
Encha os carregadores fora da máquina e só troque carregadores completos. 7
Æ Abra a placa de fecho e encaixe os bocais nas localizações respectivas.
Æ Feche a placa de fecho para que os bocais não possam cair dos carregadores.
CUIDADO 7
Os carregadores só devem ser cheios quando todos os bocais que se encontrarem na ca-
beça Collect&Place tiverem recuado para os seus carregadores. 7
Æ A programação do trocador de bocais está descrita no Manual do usuário do computador de
linha UNIX ou SIPLACE Pro.
NOTA 7
Æ Evite a queda de componentes sobre carregadores porque isso poderia provocar o bloqueio.
Æ Evite também que componentes caiam sobre locais de colocação livres de módulos de carre-
gamento. Os componentes aderem à régua magnética. Módulos de carregamento mal colo-
cados na mesa de componentes podem provocar interrupções do funcionamento. Por esse
motivo, deve limpar periodicamente os carregadores e as localidades livres.
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.1 Trocador de bocais para a cabeça Collect&Place de 12 segmentos Versão de software SR.503.xxEdição 07/2003 PT
166
7.1.5 Esvaziar o coletor de rejeição
A capacidade do coletor de rejeições é de aproximadamente 50 bocais da família de bocais 9xx.
Para se evitar a ocorrência de avarias na sequência de montagem, é preciso esvaziar periodica-
mente o coletor de rejeição
Fig. 7.1 - 3 Esvaziar coletor de rejeição - Cabeça Collect&Place de 12 segmentos
(1) Retirar coletor de rejeição
Æ Puxe o coletor de rejeição no sentido da seta do suporte e levante o coletor de rejeição do
suporte.
Æ Para voltar a colocar o coletor de rejeição, empurre o mesmo para o suporte.
