7 Extensões da estação Manual do usuário SIPLACE S-27 HM 7.4 Código de barras da placa de circuitos impressos Versão de software SR.503.xxE dição 07/2003 PT 178 7.4.4 Possibilida des de mont agem p a ra o leitor do códig…
Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.4 Código de barras da placa de circuitos impressos
177
7.4.3 Dados técnicos
7
7
* Este valor só tem de ser mantido se a etiqueta do código de barras na PCI passar pelo scan-
ner perpendicularmente ao sentido do transporte da máquina.
** De acordo com o local onde a etiqueta do código de barras estiver localizado na PCI, a posi-
ção do scanner do código de barras na correia de transporte de entrada pode ser regulada
com facilidade.
Máx. dimensões da PCI transporte simples Normal: (compr. x larg.) até 460 mm x 460 mm
Opção: (compr. x larg.) até 508 mm x 460 mm
(mesma largura em todas as encomendas de uma sequên-
cia)
Dimensões da etiqueta Largura do traço B: 0,19 < B ≤ 0,3 mm
(corresponde a high e medium density)
Comprimento do traço: ≥ 4 mm*
Comprimento da janela de leitura: ≤ 90 mm
Orientação da etiqueta na PCI ** Paralela ou perpendicular ao sentido de transporte da PCI,
o mais perto possível do lado fixo do transporte da PCI.
Cores da etiqueta (relação de contraste
> 70% segundo DIN 66236)
Codificação: preto, verde escuro, azul escuro
Fundo: branco, bege, amarelo, laranja
Tipos de código Código 39, Código 128 / EAN 128,
Codebar, 2/5 IATA 2/5 industrial,
2/5 interleaved, UPC, EAN,
Pharma Code, EAN Aditamento (mais a pedido)
Código de barras completo Máx. 25 casas (é possível a definição de um filtro de
código de barras)
Segurança do scanner de laser Diodo de laser 670 nm (vermelho) / 1,2 mW
Classe de proteção de laser 2, tipo de proteção IP65
Software da estação e da linha A partir da versão 502.xx
Duração da leitura/avaliação Tempo neutro (T ≤ 1 s), devido a paralelismo em relação à
montagem das PCI anteriores
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.4 Código de barras da placa de circuitos impressos Versão de software SR.503.xxEdição 07/2003 PT
178

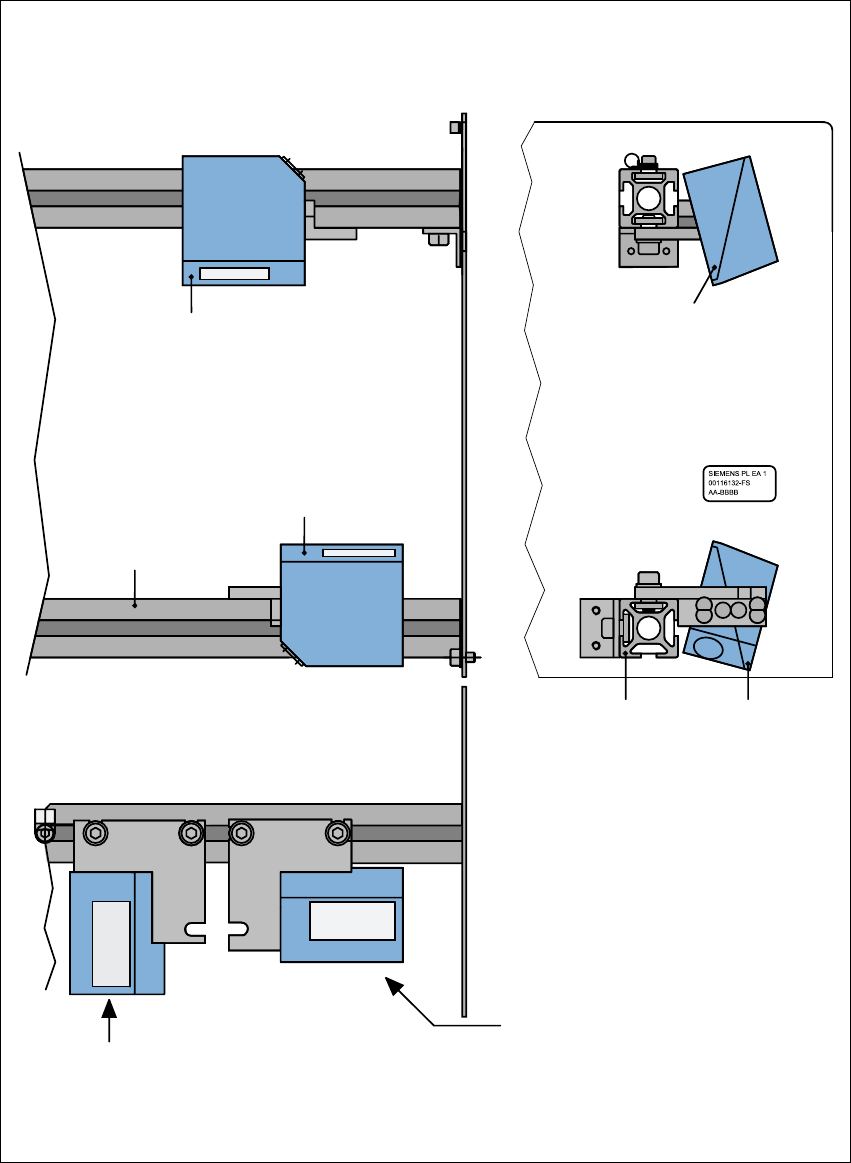

7.4.4 Possibilidades de montagem para o leitor do código de barras de PCI
Fig. 7.4 - 2 Possibilidades de montagem para o leitor do código de barras de PCI
Vista de frente Vista de lado
Montagem para
código de barras da PCI
no lado de cima da PCI
Montagem para
código de barras da PCI
no lado de baixo da PCI
Vista de cima
Posição do leitor do código de barras de PCI,
quando a faixa do código de barras se encontrar
paralela ao sentido de transporte da PCI.
Posição do leitor do código de barras
de PCI, quando a faixa do código de
barras se encontrar perpendicular ao
sentido de transporte da PCI.
Calha perfilada
Leitor do código
de barras da PCI
’em cima’
Leitor do código
de barras de PCI
’em baixo’
Calha perfilada
Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.5 Centragem do substrato cerâmico
179
7.5 Centragem do substrato cerâmico
7.5.1 Generalidades
A centragem do substrato cerâmico pode ser feita por processo mecânico ou óptico.
Na centragem óptica, as marcas de referência podem ser identificadas
– com a câmara normal de PCI do portal inferior com iluminação normal ou
– com a câmara de opção de PCI Multicolor.
7.5.2 Centragem mecânica
7.5.2.1 Generalidades
A centragem mecânica do substrato cerâmico é utilizada para a fixação de substratos cerâmicos
em posição estável e não agressiva para o material na direção X e Y. Também é possível montar
substratos cerâmicos até à margem do substrato.
7.5.2.2 Montagem e desmontagem da centragem do substrato cerâmico
NOTA 7
Só técnicos de assistência técnico podem montar ou desmontar a centragem do substrato ce-
râmico. 7
