Manual do usuário SIPLACE S-27 HM 7 Extensões da estação Versão de software SR.503.xx Edição 07/2003 PT 7.7 Trocador de bocais para a cabeça Collect&Plac e de 6 segment os 189 7.7 T roca dor de bocais p a ra a cabeça…
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.6 Calibragem fina Versão de software SR.503.xxEdição 07/2003 PT
188
7.6.6 Representação e avaliação dos valores medidos
Os valores medidos podem ser representados graficamente na tela e guardados em disquete.
Podem ser escolhidos os seguintes modos de representação:
– Representação dos valores medidos para cada cabeça de montar.
– Representação dos valores medidos de cada segmento
– Representação dos valores medidos para a direcção X ou Y, ou medição angular.
Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.7 Trocador de bocais para a cabeça Collect&Place de 6 segmentos
189
7.7 Trocador de bocais para a cabeça Collect&Place
de 6 segmentos
7.7.1 Vista geral
Ao equipamento básico da máquina automática de montar pertencem duas cabeças Col-
lect&Place. Para cada cabeça Collect&Place pode, como opção, ser instalado um trocador de
bocais. Permite a troca rápida da configuração dos bocais e, portanto, a adaptação da cabeça
Collect&Place às condições do processo de montar.
O trocador de bocais é constituído no mínimo por um, no máximo por cinco carregadores, cada
um dos quais com seis localizações de bocais (ver a Fig. 7.7 - 1
). Os carregadores estão assen-
tes sobre um suporte comum. Cada carregador está centrado com dois pinos cilíndricos e fixado
com um gancho de mola.
É possível preparar carregadores para bocais dos tipos 9xx e 8xx. Os carregadores podem ser
combinados de qualquer modo.
NOTA: 7
O trocador de bocais para a cabeça Collect&Place de 12 segmentos está descrito na seção 7.1
página 161. 7
7.7.2 Dados técnicos
7
Trocador de bocais para a cabeça Collect&Place de 6 segmentos
Dimensões (comprimento x largura x altura) 282 mm x 233 mm x 108 mm
Quantidade de garagens para bocais Mín. 6 / máx. 30
Tipos de bocais 8xx, 9xx
Tempo de abrir e fechar a placa de fecho < 200 ms
Capacidade do coletor de rejeição Cerca de 50 bocais do tipo 9xx
Cerca de 5 bocais do tipo 8xx
Instalação pneumática Tubo de alimentação da instalação pneumática
0,53 MPa (5,3 bar)
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.7 Trocador de bocais para a cabeça Collect&Place de 6 segmentos Versão de software SR.503.xxEdição 07/2003 PT
190

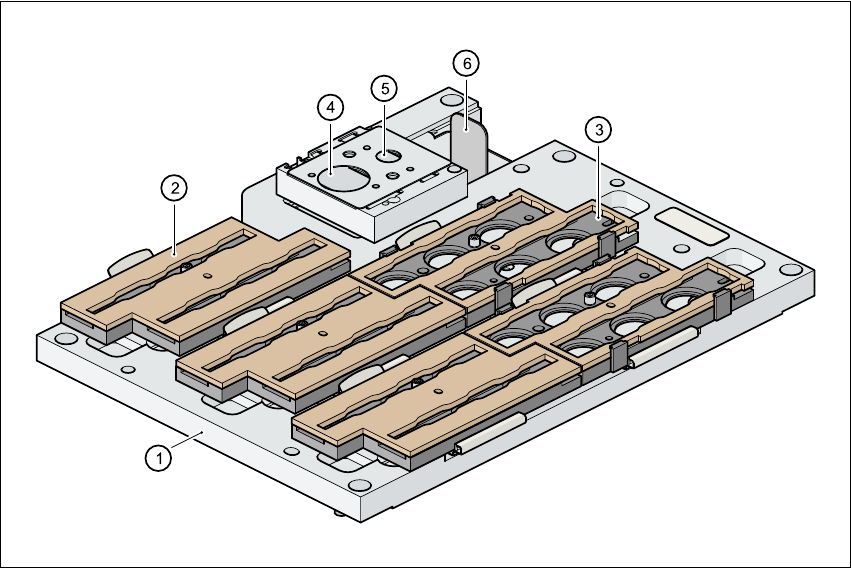

Fig. 7.7 - 1 Vista geral do trocador de bocais, cabeça Collect&Place de 6 segmentos
(1) Trocador de bocais, suporte
(2) Carregador para bocais dos tipos 9xx
(3) Carregador para bocais dos tipos 8xx
(4) Dispositivo de rejeição para bocais dos tipos 8xx
(5) Dispositivo de rejeição para bocais dos tipos 9xx
(6) Coletor de bocais rejeitados
