Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.7 Trocador de bocais para a cabeça Collect&Place de 6 segmentos
193
7.7.4 Notas sobre o funcionamento
Æ É possível encher o carregador de bocais com diferentes tipos de bocais dentro da mesma
família de bocais, p.ex. carregadores 8 com bocais dos tipos 821, 822, 823, etc., carregado-
res 9 com os tipos 911, 914, etc.
NOTA 7
Encha os carregadores fora da máquina e só troque carregadores completos. 7
Æ Abra a placa de fecho e encaixe os bocais nas localizações respectivas.
Æ Feche a placa de fecho para que os bocais não possam cair dos carregadores.
CUIDADO 7
Os carregadores só devem ser cheios quando todos os bocais que se encontrarem na ca-
beça Collect&Place tiverem recuado para os seus carregadores. 7
Æ A programação do trocador de bocais está descrita no Manual do usuário do computador de
linha UNIX ou SIPLACE Pro.
NOTA 7
Æ Evite a queda de componentes sobre carregadores porque isso poderia provocar o bloqueio.
Æ Evite também que componentes caiam sobre locais de colocação livres de módulos de carre-
gamento. Os componentes aderem à régua magnética. Módulos de carregamento mal colo-
cados na mesa de componentes podem provocar interrupções do funcionamento. Por esse
motivo, deve limpar periodicamente os carregadores e as localidades livres.
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.7 Trocador de bocais para a cabeça Collect&Place de 6 segmentos Versão de software SR.503.xxEdição 07/2003 PT
194
7.7.5 Esvaziar o coletor de rejeição
A capacidade do coletor de rejeições é de aproximadamente 50 bocais da família de bocais 9xx
e aproximadamente 5 bocais da família de bocais 8.xx. Para se evitar a ocorrência de avarias na
sequência de montagem, é preciso esvaziar periodicamente o coletor de rejeição.

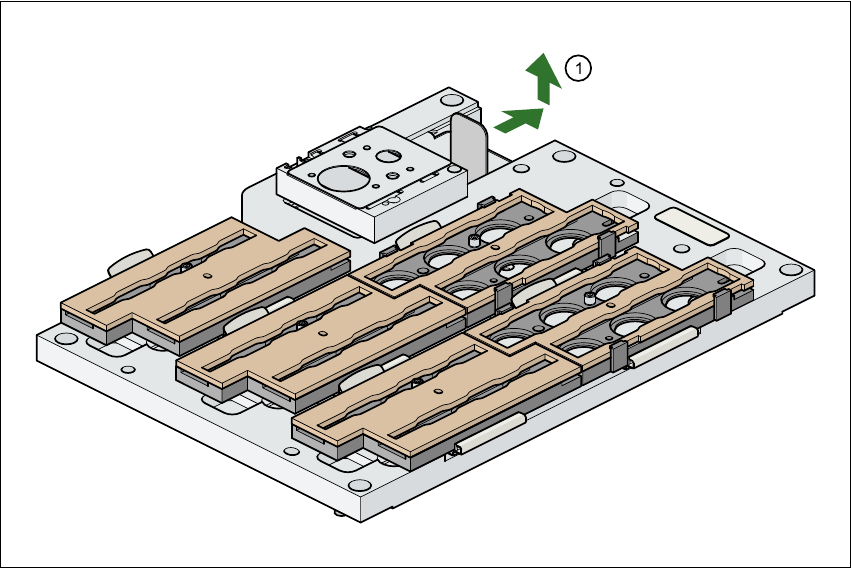

Fig. 7.7 - 3 Esvaziar coletor de rejeição, cabeça Collect&Place de 6 segmentos
(1) Retirar coletor de rejeição
Æ Puxe o coletor de rejeição no sentido da seta do suporte e levante o coletor de rejeição do
suporte.
Æ Para voltar a colocar o coletor de rejeição, empurre o mesmo para o suporte.
Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.7 Trocador de bocais para a cabeça Collect&Place de 6 segmentos
195
7.7.6 Trocar carregador
Æ Para retirar o carregador, carregue no gancho de mola (Pos. 1 na Fig. 7.7 - 4) para o afastar
do carregador. Levante o carregador do suporte.
7

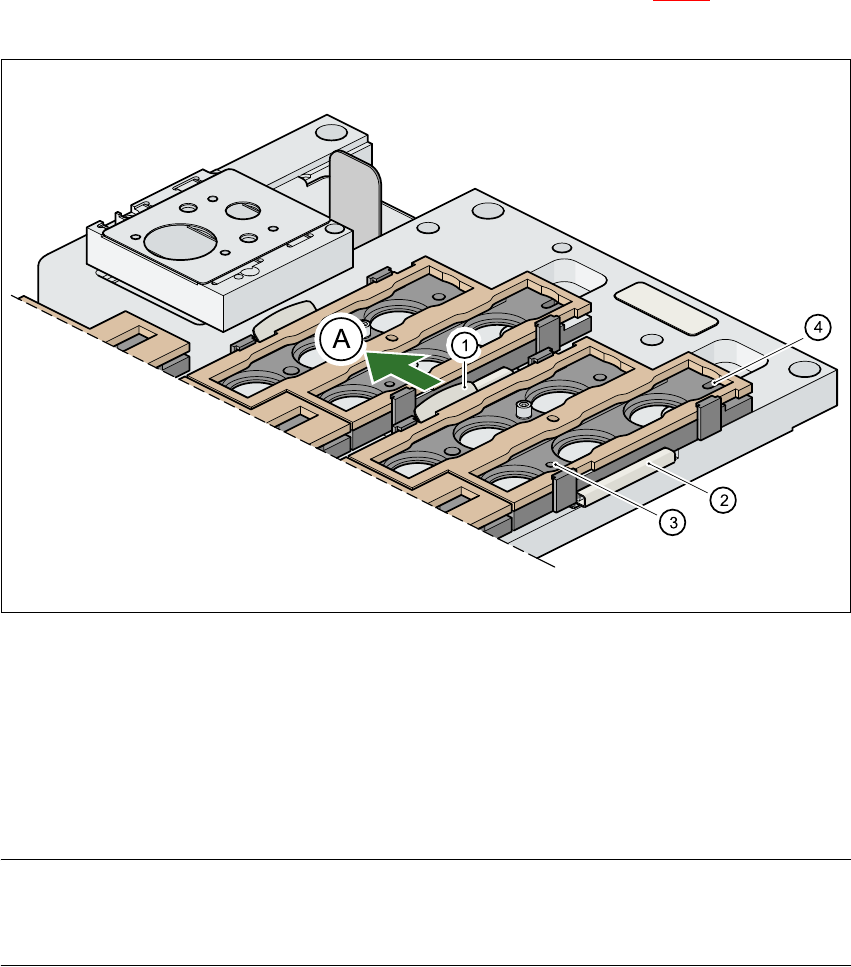

Fig. 7.7 - 4 Trocar carregador, cabeça Collect&Place de 6 segmentos
(1) Gancho de mola
(2) Grampo de retenção
(3) Furo de centrar
(4) Furo oblongo
(A) Recuar o gancho de mola do carregador
NOTA
O carregador tem de ser colocado de forma a que os pinos de centrar entrem no furo de centrar
(Pos. 3) e no furo oblongo (Pos. 4). 7
Æ Comece por colocar o carregador com o lado do furo de centrar (Pos. 3) e com o furo
oblongo (Pos. 4) sobre o suporte. Ambos os botões do carregador têm de deslizar para o
grampo de retenção (Pos. 2).
Æ Carregue no gancho de mola do carregador para o afastar.
Æ Empurre o carregador horizontalmente para o suporte e solte o gancho de mola. O gancho
de mola tem de encaixar.
