7.7.6 Trocar carregador
Æ Para retirar o carregador, carregue no gancho de mola (Pos. 1 na Fig. 7.7 - 4) para o afastar
do carregador. Levante o carregador do suporte.
7
Fig. 7.7 - 4 Trocar carregador, cabeça Collect&Place de 6 segmentos
(1) Gancho de mola
(2) Grampo de retenção
(3) Furo de centrar
(4) Furo oblongo
(A) Recuar o gancho de mola do carregador
NOTA
O carregador tem de ser colocado de forma a que os pinos de centrar entrem no furo de centrar
(Pos. 3) e no furo oblongo (Pos. 4). 7
Æ Comece por colocar o carregador com o lado do furo de centrar (Pos. 3) e com o furo
oblongo (Pos. 4) sobre o suporte. Ambos os botões do carregador têm de deslizar para o
grampo de retenção (Pos. 2).
Æ Carregue no gancho de mola do carregador para o afastar.
Æ Empurre o carregador horizontalmente para o suporte e solte o gancho de mola. O gancho
de mola tem de encaixar.
7 Extensões da estação Manual do usuário SIPLACE S-27 HM
7.7 Trocador de bocais para a cabeça Collect&Place de 6 segmentos Versão de software SR.503.xxEdição 07/2003 PT
196
7.7.7 Reconhecimento da localização
Em cada carregador existe uma marca de posição para reconhecimento da localização.
Fig. 7.7 - 5 Trocador de bocais - Reconhecimento da localização, cabeça Collect&Place
de 6 segmentos
(1) Marca de posição
(2) Posição dos bocais no carregador relativamente à marca de posição
Manual do usuário SIPLACE S-27 HM 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.8 Câmara DCA na cabeça Collect&Place de 12 segmentos
197
7.8 Câmara DCA na cabeça Collect&Place de 12 seg-
mentos
7

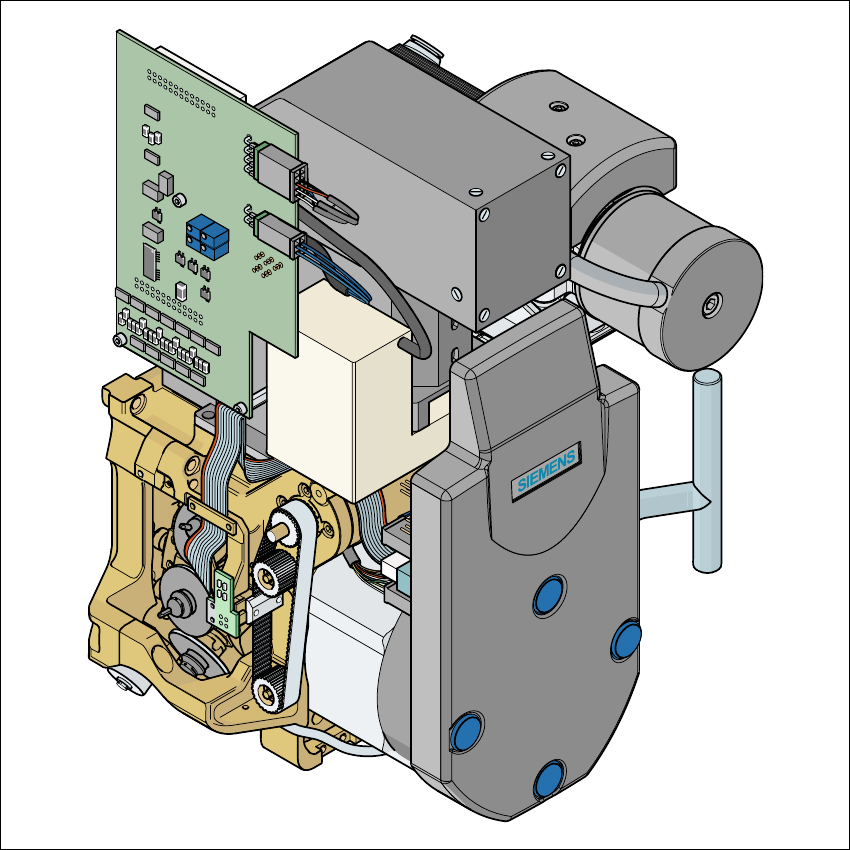

Fig. 7.8 - 1 Câmara DCA na cabeça Collect&Place de 12 segmentos
7
(1) Câmara DCA
(2) Cabeça Collect&Place de 12 segmentos
