Manual do usuário SIPLACE S-27 HM 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.5 Instalações de segurança
51
A zona de deslocação dos portais está coberta com duas tampas protetoras. Para a abertura
dessas tampas, é preciso premir em primeiro lugar a tecla de paragem (Pos. 1 na Fig. 2.5 - 2
) ou
o botão de PARADA DE EMERGÊNCIA (Pos. 2 na Fig. 2.5 - 2
). Os eixos dos portais são desac-
tivados e param imediatamente.
Se for aberta uma tampa protetora ou uma cobertura no transporte de entrega ou de extração,
os eixos dos portais são desactivados e param imediatamente.
Com o interruptor de chave fechado (posição I), mesmo com as tampas protetoras abertas é
possível continuar a avançar a estrela a velocidade reduzida.
Acionando-se o botão de PARADA DE EMERGÊNCIA, a operação de equipamento é parada.
Seguidamente, é possível interromper ou continuar o equipamento da placa de circuitos impres-
sos. As placas laterais de proteção podem ser abertas com a máquina parada para a recarga de
componentes.
ADVERTÊNCIA
Só pessoal qualificado e experiente é que poderá abrir as tampas protetoras com o interruptor
de chave fechado (posição I)! 2

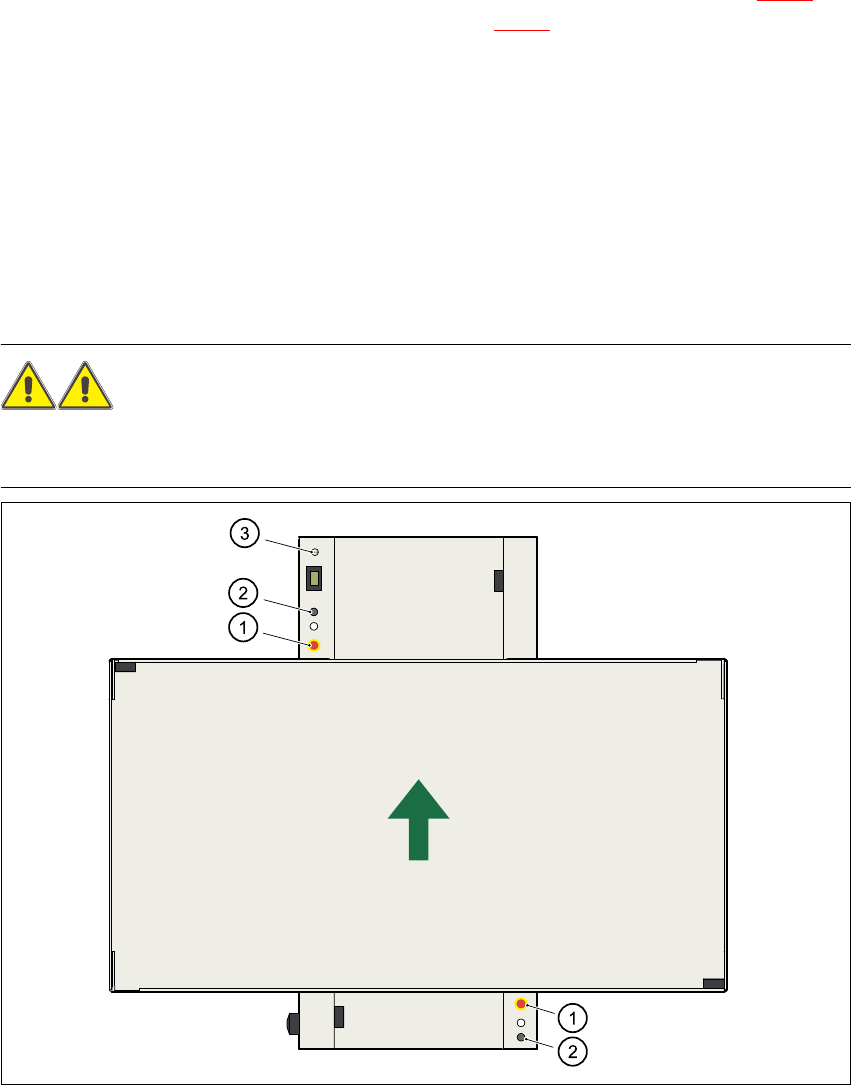

Fig. 2.5 - 2 Tecla de paragem e de PARAGEM DE EMERGÊNCIA, chave interruptora
(1) Botão de PARADA DE EMERGÊNCIA
(2) Tecla de paragem
(3) Interruptor de chave
2 Segurança do funcionamento Manual do usuário SIPLACE S-27 HM
2.5 Instalações de segurança Versão de software SR.503.xxEdição 07/2003 PT
52
2.5.2 Tampa protetora na cinta de entrada e de saída
PERIGO
A proteção tem de estar sempre regulada para a altura da placa de circuito impresso maquinada.
Deve haver o mínimo de espaço possível entre a proteção e a régua de proteção. 2
A proteção está montada à entrada e à saída do transporte das placas de circuitos impressos.
A altura da proteção tem de ser regulada por meio dos furos oblongos de forma a que a placa de
circuito impresso maquinada possa ser transportada.

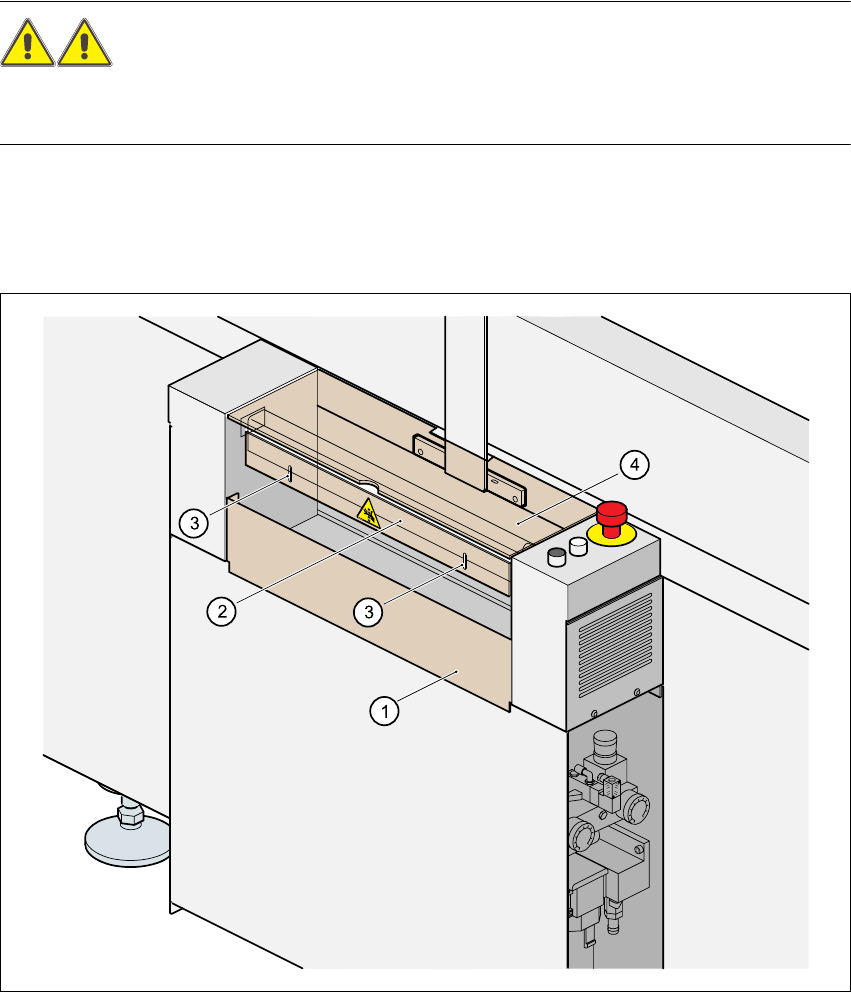

Fig. 2.5 - 3 Proteção no autómato
(1) Régua de proteção (montagem fixa)
(2) Proteção (ajustável)
(3) Furos oblongos para ajustamento em altura
(4) Tampa protetora
Manual do usuário SIPLACE S-27 HM 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.5 Instalações de segurança
53
2.5.3 Botão de PARADA DE EMERGÊNCIA, interruptor da tampa protetora ...

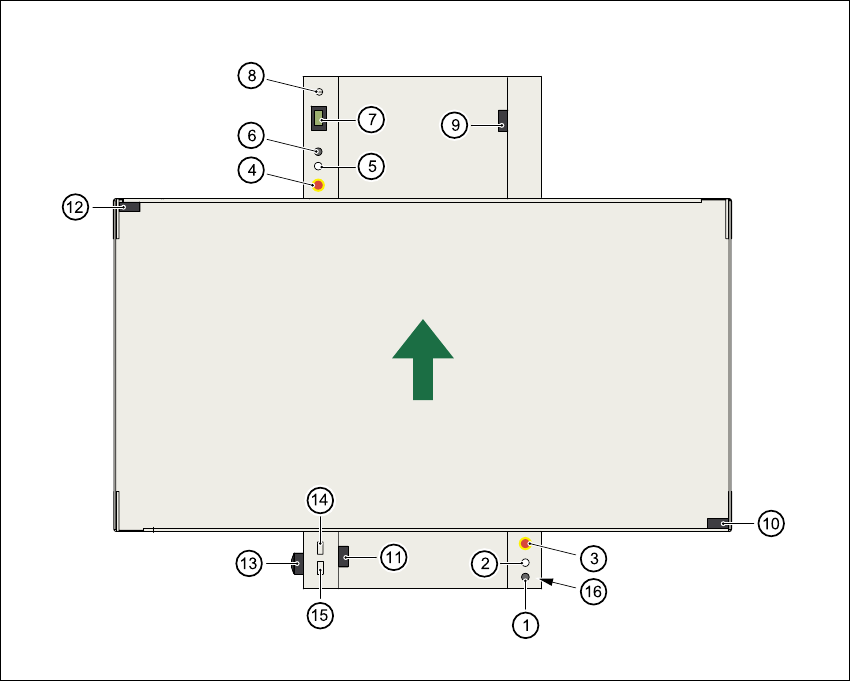

Fig. 2.5 - 4 Local de montagem das teclas e das combinações de segurança e proteção K1, K2
(1) Tecla de paragem
(2) Tecla de arranque
(3) Botão de PARADA DE EMERGÊNCIA
(4) Botão de PARADA DE EMERGÊNCIA
(5) Tecla de arranque
(6) Tecla de paragem
(7) Contador de componentes
(8) Interruptor de chaveaberto: posição 0 para serviço normal
Interruptor de chavefechado: posição I para assistência técnica
(9) Interruptor da tampa protetora (transporte de saída, 00303617-xx)
(10) Interruptor da tampa protetora (direita, 00321417-xx)
(11) Interruptor da tampa protetora (transporte de entrada, 00303614-xx)
