3.4 Dados técnicos - Valores de conexão
3.4.1 Dados técnicos - Valores de conexão elétrica
3
3.4.2 Dados técnicos - Alimentação de ar comprimido
3
3.4.3 Dados técnicos - Especificação do ar comprimido
Tamanho máximo das partículas segundo a densidade com base em ISO/DIS 8573-1 (Classe 1)
3.4.4 Dados técnicos - Indicação de emissão sonora
3
3.4.5 Dados técnicos - Influências ambientais permitidas
3
Tensão de conexão 3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 208 V~ ± 5 %; 50/60 Hz ( EUA)
3 x 200 V~ ± 5 %; 50/60 Hz (Japão, opção)
Fusíveis 3 x 16 A (3 x 400 V~, 3 x 208 V~, 3 x 200 V~)
Valor total da carga 5 kVA
Potência total 2 kW
Falha de tensão Máx. 20 mseg.
Valor de conexão de ar comprimido Min. 0,55 MPa (5,5 bar) até 0,8 MPa (8 bar), conexão ½"
Consumo de ar comprimido 400 Nl/mín.
Pressão de serviço 0,52 MPa (5,2 bar) (valor fixo)
Tamanho das partículas 0,1 µm
Densidade das partículas 0,1 mg/m³
Teor máximo de óleo (Classe 1) Densidade das partículas 0,01 mg/m³
Ponto de condensação da pressão
(Classe 4)
Ponto de condensação +3°
Máximo nível sonoro 74dB(A)
Temperatura ambiente Entre 15°C e 35°C
Humidade do ar 30 até 80%
(Em média, não superior a 45 % para nunca haja conden-
sação na máquina.)
Manual do usuário SIPLACE S-27 HM 3 Dados técnicos
Versão de software SR.503.xx Edição 07/2003 PT 3.5 Dimensões e peso da máquina automática
81
3.5 Dimensões e peso da máquina automática
3.5.1 Dimensões da máquina automática
3

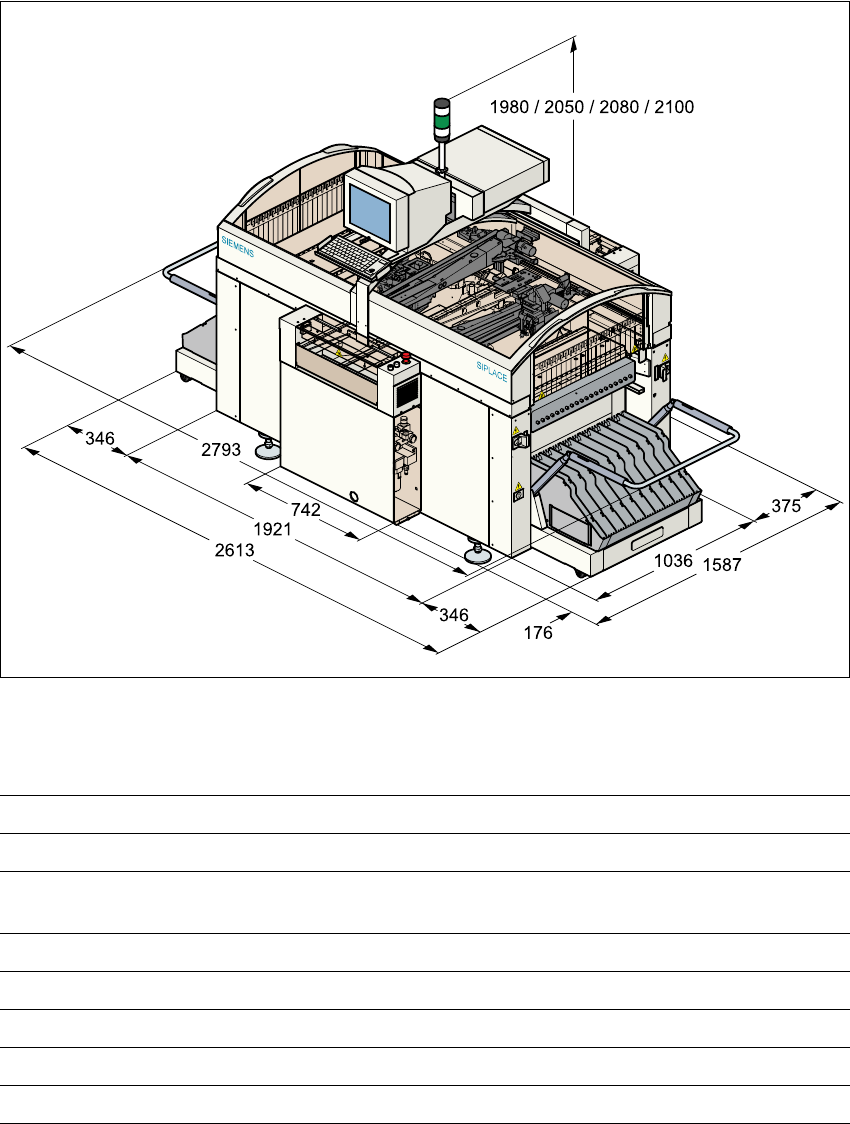

Fig. 3.5 - 1 Dimensões da máquina automática em milímetros
3.5.2 Dados técnicos - Dimensões, peso
3
Comprimento 1587 mm incl. tapetes de transporte
Largura 2641 mm incl. aro
Altura com luz de aviso 1980 mm altura standard
2050 mm/2080 mm/2100 mm (SMEMA)
Altura livre ao chão 120 mm de altura standard
Peso do módulo de base 1500 kg
Peso com equipamento total Aprox. 2000 kg
Carga específica permitida da base Mín. 1000 kg/m²
Carga específica das sapatas de montagem 4,42 kg/cm²
3 Dados técnicos Manual do usuário SIPLACE S-27 HM
3.5 Dimensões e peso da máquina automática Versão de software SR.503.xxEdição 07/2003 PT
82
3.5.3 Centro de gravidade da máquina automática
3
Fig. 3.5 - 2 Centro de gravidade da máquina automática
Coordenada X - 80 mm
Coordenada Y 0 mm
Coordenada Z 350 mm de altura
T Sentido do transporte de placas de circuitos impressos
As coordenadas do centro de gravidade são válidas para a máquina automática para uma altura
de transporte das CPI 830 mm.
