3 Dados técnicos Manual do usuário SIPLACE S-27 HM
3.5 Dimensões e peso da máquina automática Versão de software SR.503.xxEdição 07/2003 PT
82
3.5.3 Centro de gravidade da máquina automática
3

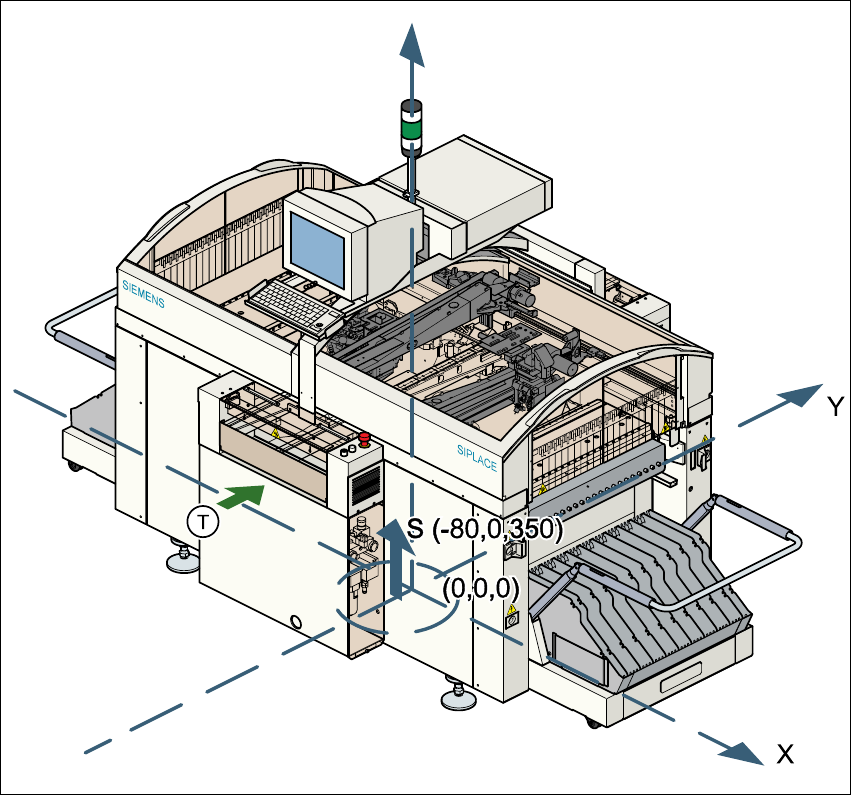

Fig. 3.5 - 2 Centro de gravidade da máquina automática
Coordenada X - 80 mm
Coordenada Y 0 mm
Coordenada Z 350 mm de altura
T Sentido do transporte de placas de circuitos impressos
As coordenadas do centro de gravidade são válidas para a máquina automática para uma altura
de transporte das CPI 830 mm.
Manual do usuário SIPLACE S-27 HM 3 Dados técnicos
Versão de software SR.503.xx Edição 07/2003 PT 3.6 Elementos de comando
83
3.6 Elementos de comando
3.6.1 Vista geral
3

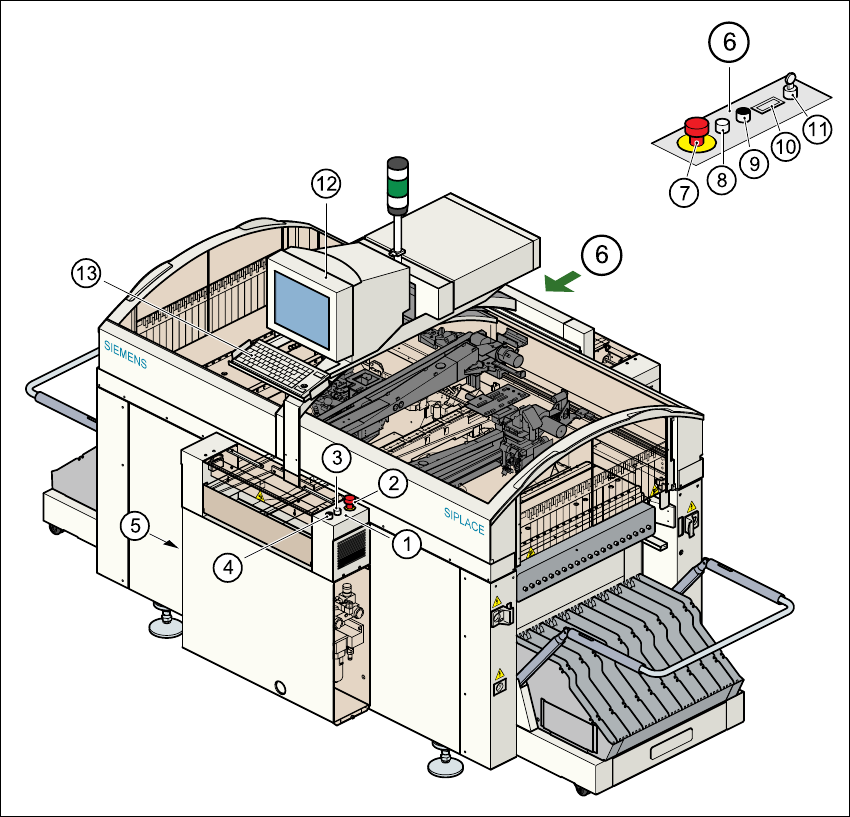

Fig. 3.6 - 1 Elementos de comando
(1) Campo de comando, lado de entrada (2) Botão de PARADA DE EMERGÊNCIA
(3) Tecla de início (branca) (4) Tecla de parada (preta)
(5) Interruptor principal (6) Campo de comando, lado de saída
(7) Botão de PARADA DE EMERGÊNCIA (8) Tecla de início (branca)
(9) Tecla de parada (preta) (10) Contador de componentes
(11) Interruptor de chave (12) Ecrã sensível ao toque
(13) Teclado com Trackball 3
3 Dados técnicos Manual do usuário SIPLACE S-27 HM
3.6 Elementos de comando Versão de software SR.503.xxEdição 07/2003 PT
84
3.6.2 Descrição
Todos os elementos de comando são destinados a pessoas de altura superior a 1,60 m.
Interruptor principal
O interruptor principal serve para ligar e desligar a alimentação da corrente elétrica à máquina
automática.
PERIGO DE MORTE
Mesmo com o interruptor principal desligado, há determinadas peças no interior da máquina au-
tomática que ficam sob tensão que pode provocar a morte. 3
Interruptor de chave
No funcionamento normal, o interruptor de chave fica na posição "0". A chave deve ser retirada
e guardada em local seguro inacessível a pessoas não autorizadas. Só para certos e determina-
dos trabalhos de assistência técnica e reparação é que pode ser rodado para a posição "I" por
pessoas devidamente autorizadas (funcionamento de preparação).
Tecla da parada
Com esta tecla é possível fazer parar o funcionamento de montagem da máquina automática.
Tecla de início
Esta tecla serve para arrancar a máquina automática depois de ser ligada ou depois de terem
sido eliminadas funções erradas.
Botão de PARADA DE EMERGÊNCIA
Quando se carrega no botão de PARADA DE EMERGÊNCIA, a mesma fica presa. A alimenta-
ção de corrente elétrica aos eixos dos portais, às mesas de componentes, as correias de trans-
porte e aos aparelhos de corte é interrompida e a alimentação de tensão para os eixos das
estrelas das cabeças de montar é reduzida. Para ser solta, a tecla precisa de ser rodada.
Contador de componentes
O contador de componentes indica a quantidade de componentes processados.
Computador da estação, ecrã com teclado
Uma consola rotativa na travessa central da máquina automática aloja o computador da estação
com ecrã e teclado. O computador da estação é um modelo de Desktop completo com um pro-
