3.9 Sistemas de visão
3.9.1 Descrição
Cada máquina automática inclui
– duas câmaras de componentes nas cabeças de montar e
– duas câmaras das PCI nos lados de baixo dos portais dos eixos X.
A unidade de avaliação do visão está alojada na gaveta de comando da máquina automática.
Com a ajuda do módulo de visão de componentes, é determinada
– a posição rigorosa do componente no bocal e
– a geometria da embalagem.
O módulo de visão da PCI determina, com a ajuda de marcas de referência na PCI,
– a posição da placa de circuitos impressos,
– o seu ângulo de rotação
– e o desfasamento da placa de circuitos impressos.
Além disso, o módulo de visão da PCI, com a ajuda de marcas de referência nos alimentadores,
determina a posição rigorosa da coleta de componentes, o que se torna particularmente impor-
tante para componentes de pequenas dimensões.
Manual do usuário SIPLACE S-27 HM 3 Dados técnicos
Versão de software SR.503.xx Edição 07/2003 PT 3.9 Sistemas de visão
97
3.9.2 Câmara de componentes (24 x 24) na cabeça Collect&Place de 12 segmentos
3.9.2.1 Constituição
3

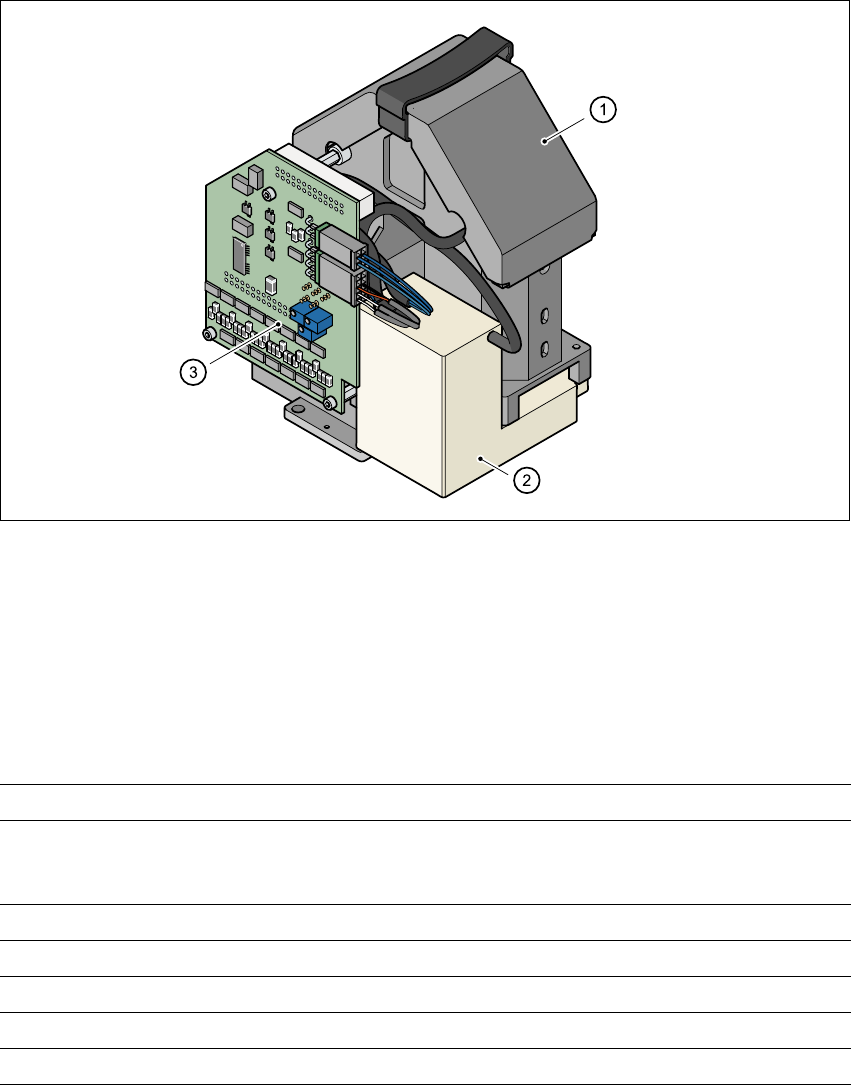

Fig. 3.9 - 1 Câmara de componentes (24 x 24) na cabeça Collect&Place de 12 segmentos
3
(1) Câmara de componentes, sistema óptico e iluminação
(2) Amplificador da câmara
(3) Comando da iluminação
3.9.2.2 Dados técnicos
3
Dimensões máx. do componente 0,6 mm x 0,3 mm até 18,7 mm x 18,7 mm
Gama de componentes 0201 até PLCC44
incl. BGA, µBGA, Flip-Chip, TSOP, QFP
PLCC, SO até SO32, DRAM
Retícula mín. dos pinos 0,5 mm
Retícula mín. de bump 0,35 mm
Diâmetro mín. de Ball/Bump 0,2 mm
Campo de visão 24 mm x 24 mm
Tipo de iluminação Luz de cima (três planos livremente programáveis)
3 Dados técnicos Manual do usuário SIPLACE S-27 HM
3.9 Sistemas de visão Versão de software SR.503.xxEdição 07/2003 PT
98
3.9.3 Câmara de componentes (39 x 39) na cabeça Collect&Place de 6 segmentos
3.9.3.1 Constituição
3
Fig. 3.9 - 2 Câmara de componentes (39 x 39) na cabeça Collect&Place de 6 segmentos
(1) Câmara de componentes, sistema óptico e iluminação
(2) Amplificador da câmara
(3) Comando da iluminação
3.9.3.2 Dados técnicos
3
Dimensões dos componentes 1,6 mm x 0,8 mm até 32 mm x 32 mm
Gama de componentes 0603 até 32 mm x 32 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Retícula mín. dos pinos 0,5 mm
Retícula mín. de bump 0,56 mm
Retícula mín. de Ball/Bump 0,32 mm
Campo de visão 39 mm x 39 mm
Tipo de iluminação Luz de cima (três planos livremente programáveis)
