Montageanleitung Vakuumpumpe SIPLACE X-Serie Ausgabe 04/2009 15 1.8 Umrüstung : Docken Sie die BE-W agen an den S tellplätzen 2 un d 4 ab. : Schalten Sie den Bes tückautoma ten am Haupts chalte r aus und trennen Sie ihn …
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
14
In dieser Zwischenposition sind Halte- und Abholkreis über den Schliff miteinander verbunden.
Wird ein Bestückautomat in dieser Parkstellung abgeschaltet, dann kommt es zu einem Abfall des
Vakuums. Dies wirkt sich auf die Bestückköpfe aller angeschlossenen Bestückautomaten aus,
wenn keine Absperrventile eingebaut sind. 1
Nur wenn die Pipetten aller ausgescha
lteten Bestückautomaten senkrecht stehen, gibt es auch
ohne (geschlossene) Absperrventile keine Wechselwirkung unter den durch die Vakuumpumpe
verbundenen Bestückautomaten. 1
1
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
15
1.8 Umrüstung
: Docken Sie die BE-Wagen an den Stellplätzen 2 und 4 ab.
: Schalten Sie den Bestückautomaten am Hauptschalte
r aus und trennen Sie ihn vom Netz.
1
Vor allen Arbeiten muss 1
nach ordnungsgemäßem Herunterfahren des Betriebssystems – die Maschine am Hauptschalter
ausgeschal
tet und vom Netz getrennt worden sein. Zusätzlich muss anschließend die Druckluft-
zuführung am Hauptventil der Drucklufteinheit im Maschinenständ
er abgeschaltet und durch Be-
tätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein. 1
1.8.1 Portalverteiler anschließen
: Öffnen Sie die Tür der Druckluftversorgung
(hier befinden sich die Anschlüsse für Portal 3 und 4)

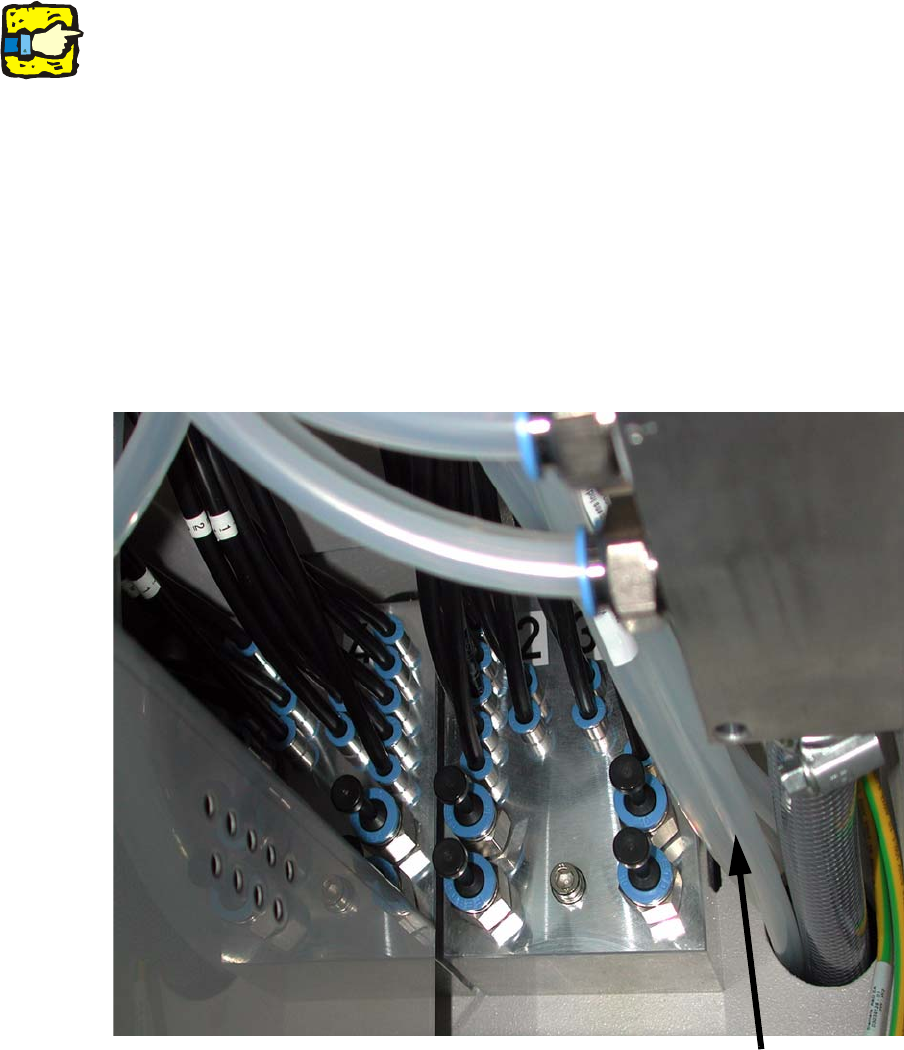

Pneumatikanschlüsse bei Maschinen mit Seriennummer D-001
Vakuumschläuche
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
16
1
1
Im weiteren Verlauf der Anleitung wird der Umbau anhand der Ausführung vor Seriennummer
D-001 erklärt. 1

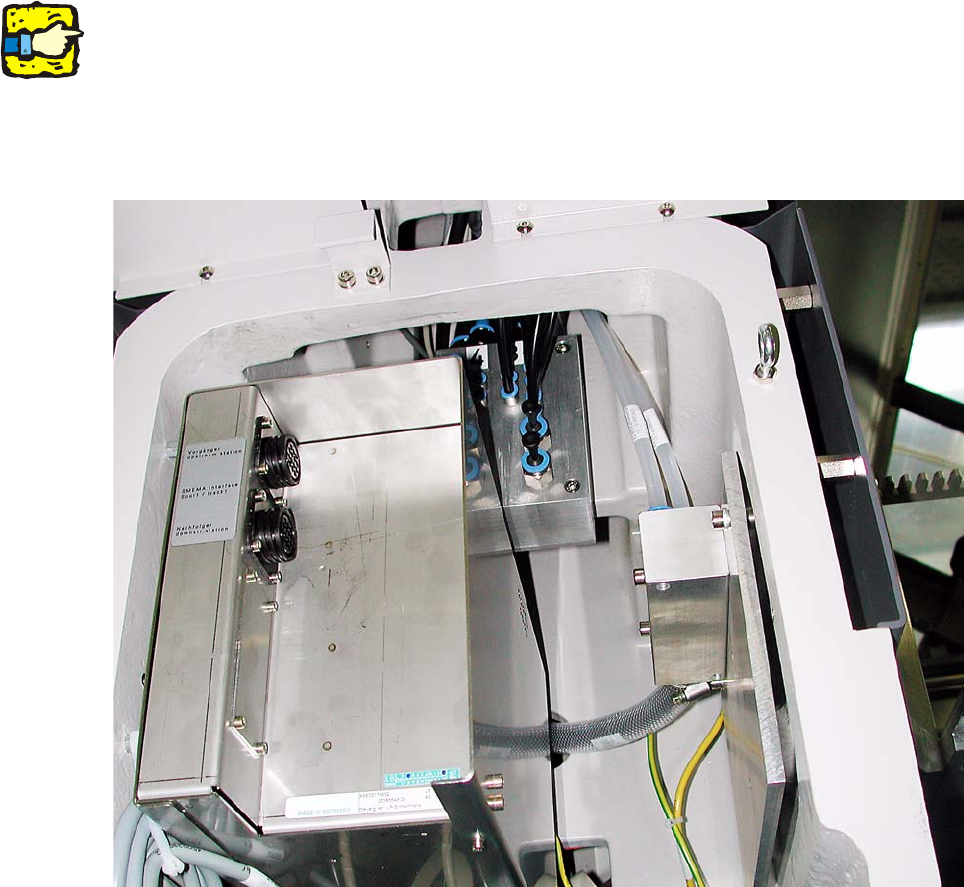

Pneumatikanschlüsse bei Maschinen mit Seriennummer B-079
1
Abb 1.8 - 1 Portalverteiler Pneumatikseite (mit Blindstopfen Portal 3+4, Ausgangszustand)
