Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
17
: Offnen Sie die Tür der Stromversorgung
(hier befinden sich die Anschlüsse für Portal 1 und 2)
Abb 1.8 - 2 Portalverteiler Stromversorgungsseite (mit Blindstopfen Portal 1+2 Ausgangszustand)
: Schließen Sie den Druckluft-Hauptabsperrhahn.
: Schließen Sie den Absperrhahn für den Bestückautomaten.
: Warten Sie, bis der Druck abgebaut ist.
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
18
Je nach Portalkonfiguration sind folgende Blindstopfen zu entfernen: 1
1
Ein Portal mit TwinHead und CPP-Kopf kann nicht umgerüstet werden. Lassen Sie die Blindstop-
fen für das entsprechende Portal im Verteiler. 1
1
Maschinen mit Seriennummer B-079 1
– X2: Stopfen für Portal 1 (Stromversorgungsseite) und Portal 3 (Pneumatikseite)
– X3: Stopfen für Portal 1 + 2 (Stromversorgungsseite) und Portal 3 (Pneumatikseite)
– X4: Stopfen für Portal 1 + 2 (Stromversorgungsseite) und Portal 3 + 4 (Pneumatikseite)
Mas
chine
n mit Seriennummer D-001 (Pneumatikseite Portal 1 - 4) 1
: Rü
sten Sie nur die Portale um die Sie mit Vakuum betreiben wollen.
1
Sollte das falsche Portal umgerüstet werden besteht die Gefahr den Bestückkopf zu zerstören. 1
1
1
: Drücken Sie dazu die blauen Ringe (siehe Abb 1.8 - 2) in Achsrichtung und entfernen Sie die
entsprechenden Blindstopfen.

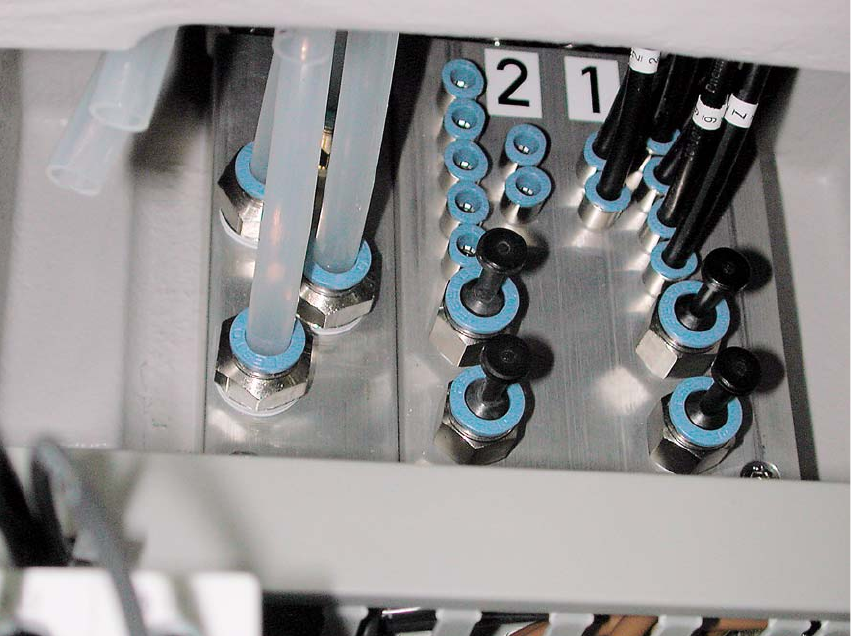

Abb 1.8 - 3 Werksseitig verlegte Schläuche (hier für Portal 1+2)
