Montageanleitung Vakuumpumpe SIPLACE X-Serie Ausgabe 04/2009 21 Abb 1.8 - 8 V erbindungsstellen für V akuum auf Portal 2+4 (Ausgangszustand) Abb 1.8 - 9 Schlauchanschluss Kabelschlepp für Portal 2+4 1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
20
1.8.2 Portale
1
Im folgenden wird die Umrüstung eines Verteilers für Bestückköpfe auf Vakuumpumpenbetrieb
gezeigt. 1
1

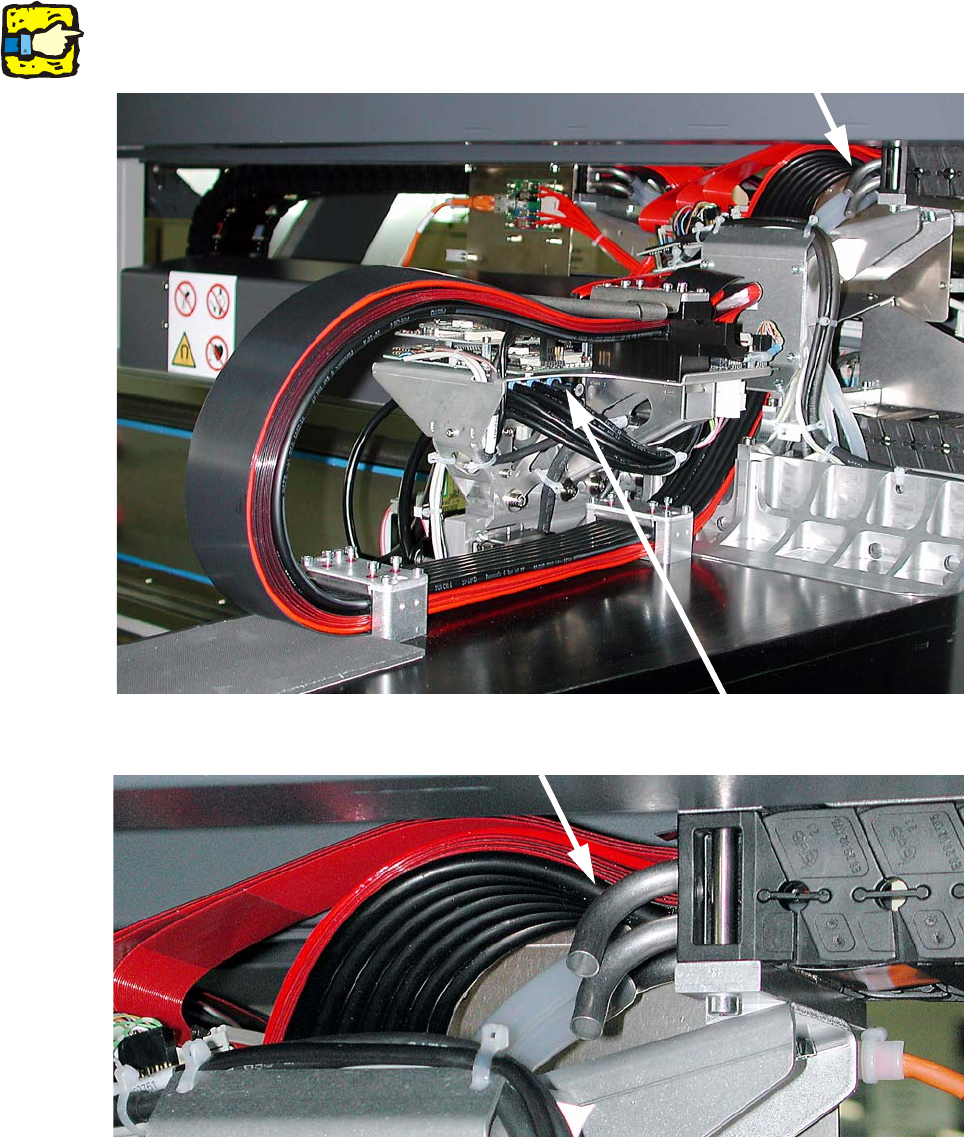

Abb 1.8 - 6 Verbindungsstellen für Vakuum auf Portal 1+3 (Ausgangszustand)
1
Abb 1.8 - 7 Schlauchanschluss Kabelschlepp für Portal 1+3
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
21

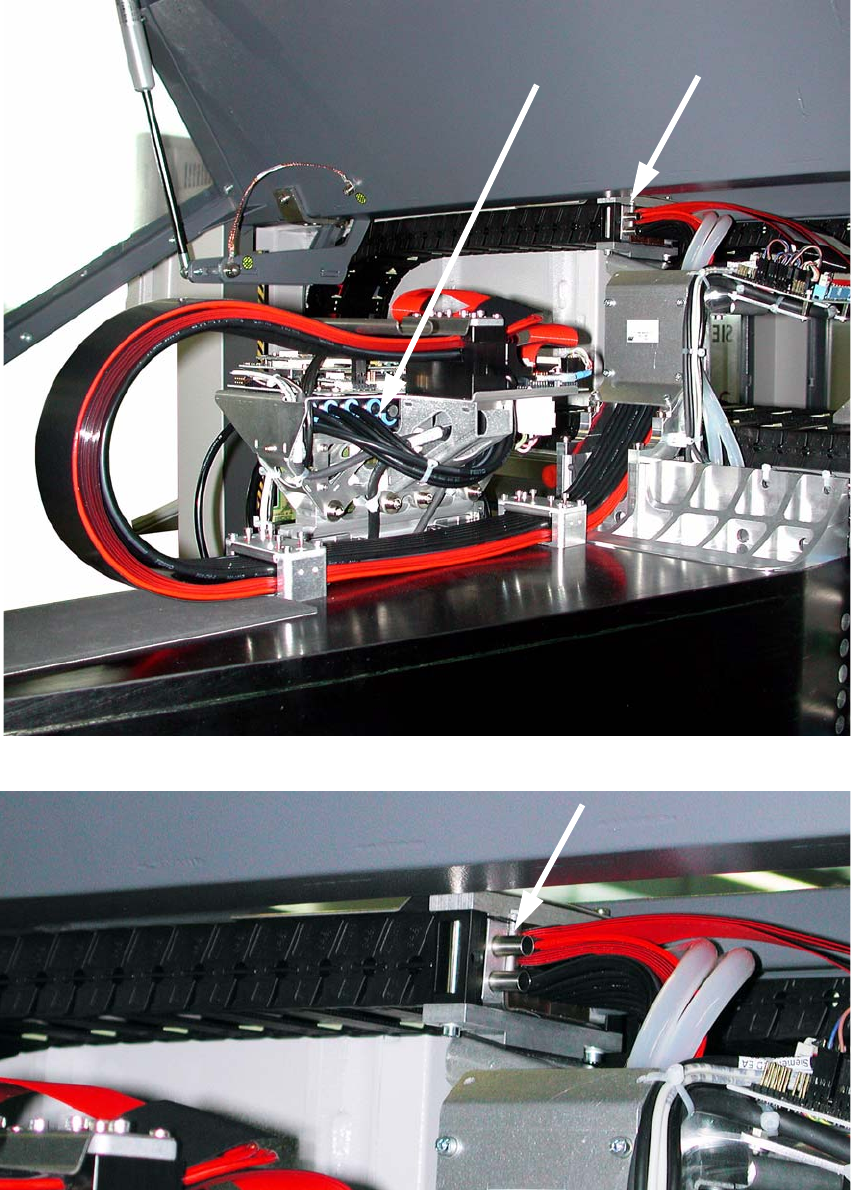

Abb 1.8 - 8 Verbindungsstellen für Vakuum auf Portal 2+4 (Ausgangszustand)
Abb 1.8 - 9 Schlauchanschluss Kabelschlepp für Portal 2+4
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
22

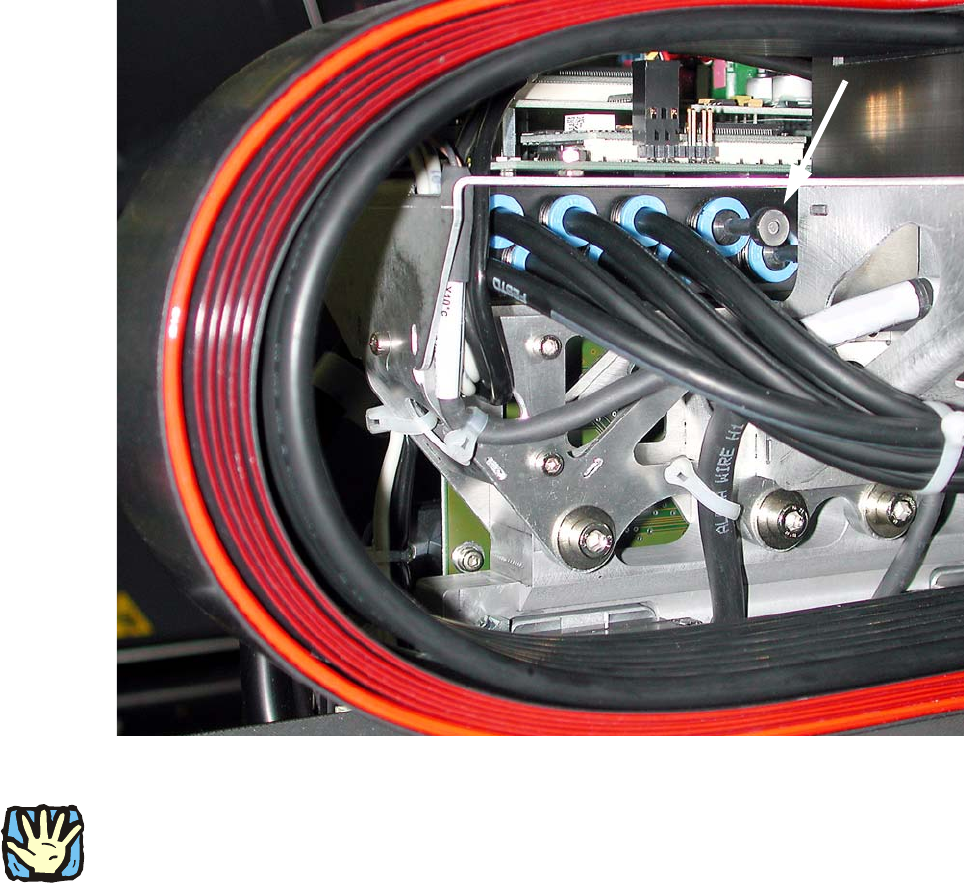

Abb 1.8 - 10 Verteiler Bestückkopf in Portal 2+4 (Ausgangszustand)
1
1
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muss
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
