Montageanleitung Vakuumpumpe SIPLACE X-Serie Ausgabe 04/2009 25 : Befestigen Sie die V akuum Rohre "V akuumanschluß 1 + 2" wie in Abb 1.8 - 13 dargestellt mit dem Klemmstück (03032860-), einer M3x30mm Schraube …
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
24
: Stecken Sie die Vakuumschläuche auf die beiden Vakuum Rohre "Vakuumanschluß 1 + 2" wie
in Abb 1.8 - 12 dargestellt.
: Stecken Sie die beiden Rohre in den "Verteiler Bestückkopf Vakuum" ( Abb 1.8 -
12).

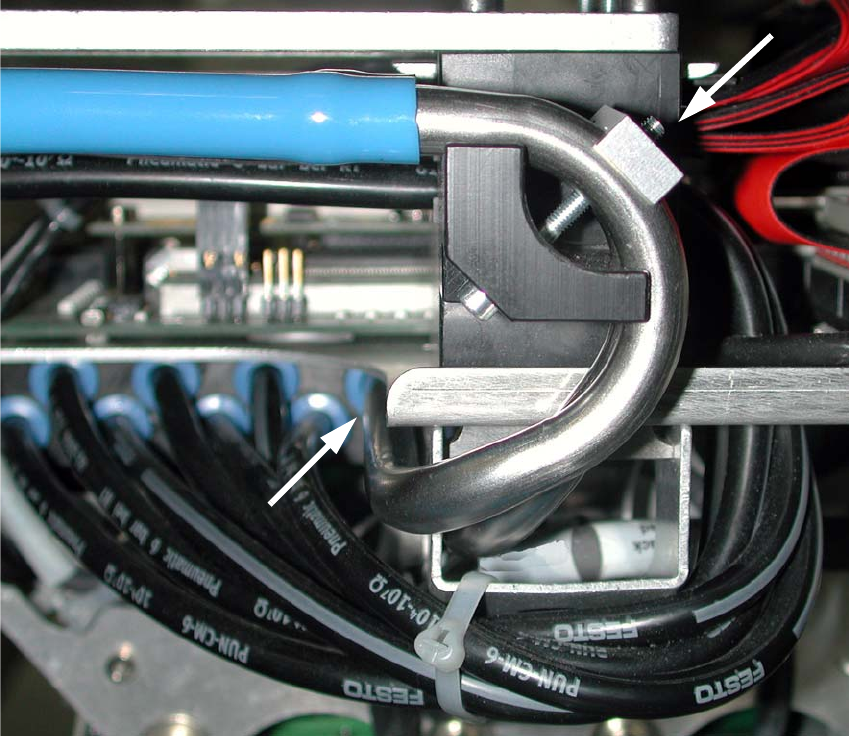

Abb 1.8 - 13 Eingesteckter und fixierter Schwanenhals
1
1
1
1
1
1
1
1
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
25
: Befestigen Sie die Vakuum Rohre "Vakuumanschluß 1 + 2" wie in Abb 1.8 - 13 dargestellt mit
dem Klemmstück (03032860-), einer M3x30mm Schraube und einer Unterlegscheibe.

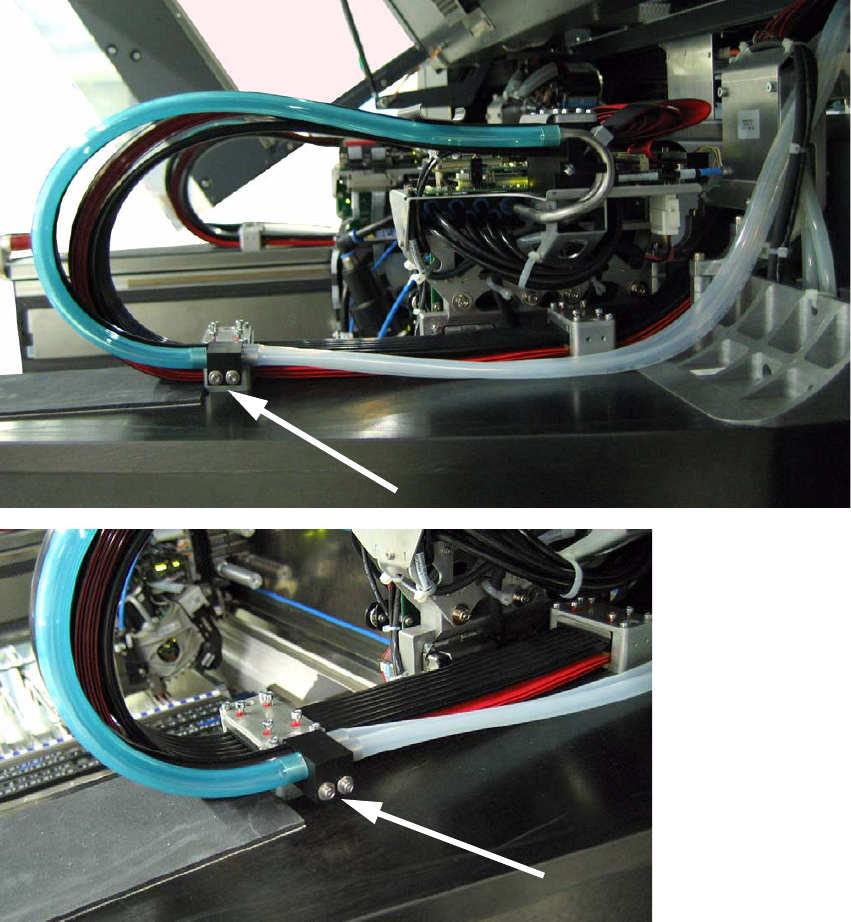

Abb 1.8 - 14 Vakuumschlauch-Verlegung Portal 1+3
: Befestigen Sie "Anschluß Duo-Schlauch" (03038107-) mit M3 x16mm Schrauben (siehe Abb
1.8 - 14).
: Verlegen Sie die beiden "Duo-Schläuche" (zweifarbig) parallel zum vorhandenen Kabel-
schlep
p.
1
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
26
: Befestigen Sie die Schläuche (zweifarbig) am "Anschluß Duo-Schlauch".
Abb 1.8 - 15 Vakuumschlauch-Verlegung Portal 1+3
: Führen Sie die Schläuche (transparent) unter dem Führungsblech nach oben
(siehe Abb 1.8 - 15).
1
Durch verschiedene Varianten des Portalkabelschlepp kann es hier zu Unterschieden kommen.
Befestigen Sie die Schläuche ggf. mit Kabelbindern an den vorhandenen Kabeln (siehe Abb 1.8
- 8).
Verkleinern Sie keinesfalls mit den Kabelbindern die Schlauchquerschnitte! 1
