Montageanleitung Vakuumpumpe SIPLACE X-Serie Ausgabe 04/2009 31 : S tecken Sie die (schwarzen) V akuumschläuche in die freigewordenen S teckverbindungen (siehe Abb 1.8 - 17 und Abb 1.8 - 1 9 ). 03015210- Stopfen QSC-12H …
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
30
: Drücken Sie die blauen Ringe und entfernen Sie die Reduzierstücke zwischen Pneumatikein-
heit (am oberen Anschluss) und Portalschlauch (bewahren Sie die Red
uzierstücke für spätere
Umrüstungen z.B. auf TwinHead auf).
: Drücken Sie Blindstopfen (03015210-, Stopfen QSC-12H) in die offenen Winkel-Steckverbin-
dungen
(siehe Abb 1.8 - 19) der Pneumatikeinheit.
Blinstopfen

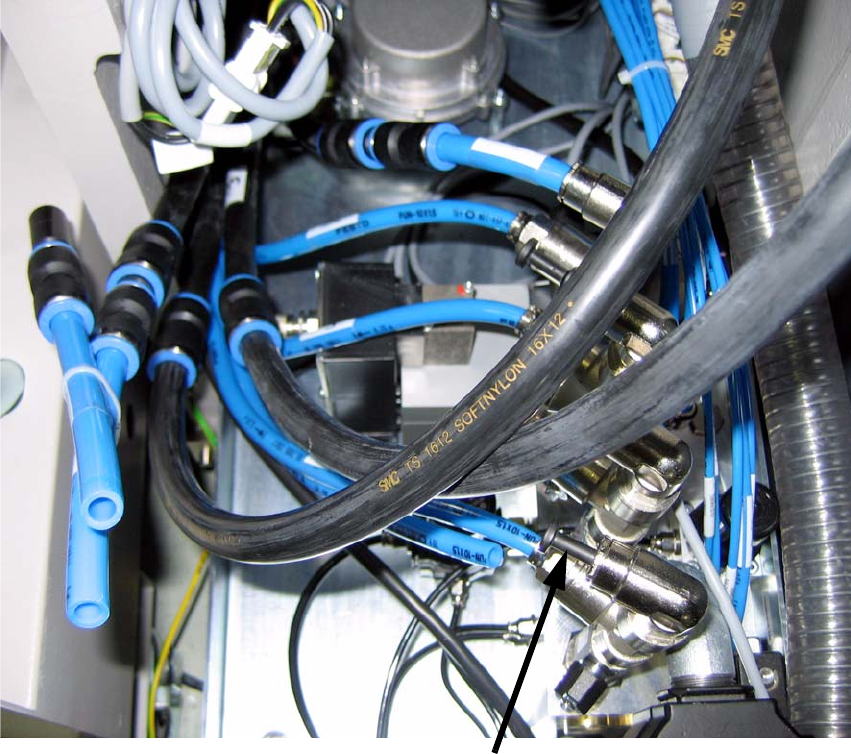

Abb 1.8 - 18 Vakuumschläuche vom Vakuum-Verteilerblock zu den Portalschläuchen
(Beispiel für 2 Portal Bestückautomat)
1
: Entfernen Sie das Kupplungsstück "Steckverschraubung QS-12 einschließlich der blauen und
schwarzen Schlauchstücke. Befestigen Sie diese mit Kabelbindern in der Pneumatikeinheit.
1
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
31
: Stecken Sie die (schwarzen) Vakuumschläuche in die freigewordenen Steckverbindungen
(siehe Abb 1.8 - 17 und Abb 1.8 - 19).
03015210-
Stopfen QSC-12H
03051739-
Stopfen QSC 16H
Abb 1.8 - 19 Umgerüsteter Pneumatikverteiler:
Vakuumschläuche vom Vakuum-Verteilerblock zu den Portalschläuchen (Beispiel für 2 Portal Bestückautomat)
1
Beispiel für einen 2 Portal Bestückautomaten:
Hier sind jetzt 2 Portale am Vakuum angeschlossen (schwarze Schläuche). 1
: Verbinden Sie die Vakuumschläuche mit dem Vakuum-Verteilerblock (siehe Abb 1.8
- 19).
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
32
: Verschließen Sie evtl. freigebliebene Öffnungen im Vakuum-Verteilerblock (mit Blindstopfen
Q03051739-, Stopfen QSC 16H).
: Verschließen Sie die jetzt offenen Verbindungen in der Pneumatikeinheit mit Blindstopfen
QSC-
12H.
1
: Der Absperrhahn darf nicht geschlossen werden, da ansonsten die notwendige Druckluftver-
sorgung für den Bestück- bzw. Abwurfkreis unterbrochen wird.
1
: Stecken Sie den Druckluftschlauch an den Verteiler.
Anschlüsse für Portalversorgung
Verbindungsschlauch Vak-Pump X
(Art.Nr.: 03075872-xx)
Vakuumpumpe 2 1
Anschlüsse für Portalversorgung
Verbindungsschlauch Vak-Pump X
(Art.Nr.: 03075872-xx)
Vakuumpumpe 1 1
Anschlüsse für Vakuumpumpen
Eine Vakuumpumpe kann maximal
zwei C&P20-Bestückköpfe versorgen.1
