Montageanleitung Vakuumpumpe SIPLACE X-Serie Ausgabe 04/2009 32 : V erschließen Sie evtl. freigebliebene Öffnungen im V akuum-V erteilerblo ck (mit Blindstopfen Q03051739-, S topfen QSC 16H). : V erschließen Sie die jetz…
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
31
: Stecken Sie die (schwarzen) Vakuumschläuche in die freigewordenen Steckverbindungen
(siehe Abb 1.8 - 17 und Abb 1.8 - 19).
03015210-
Stopfen QSC-12H
03051739-
Stopfen QSC 16H

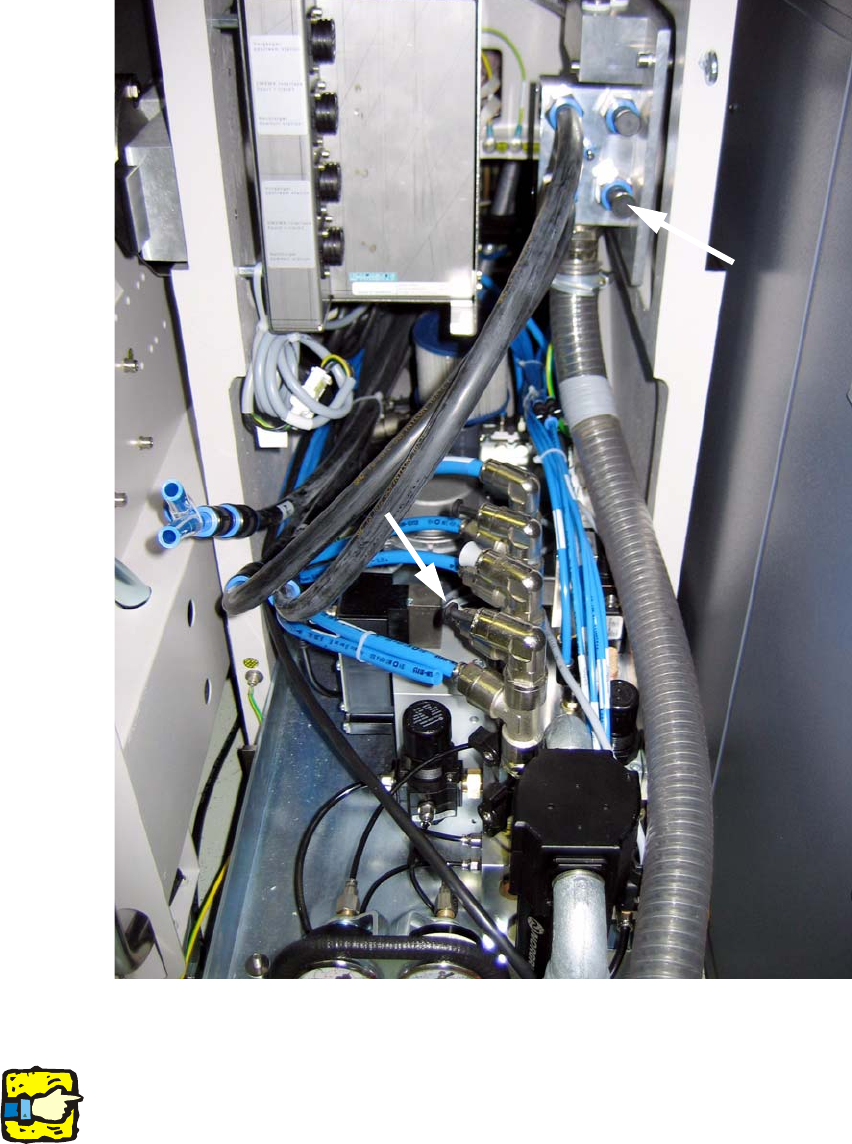

Abb 1.8 - 19 Umgerüsteter Pneumatikverteiler:
Vakuumschläuche vom Vakuum-Verteilerblock zu den Portalschläuchen (Beispiel für 2 Portal Bestückautomat)
1
Beispiel für einen 2 Portal Bestückautomaten:
Hier sind jetzt 2 Portale am Vakuum angeschlossen (schwarze Schläuche). 1
: Verbinden Sie die Vakuumschläuche mit dem Vakuum-Verteilerblock (siehe Abb 1.8
- 19).
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
32
: Verschließen Sie evtl. freigebliebene Öffnungen im Vakuum-Verteilerblock (mit Blindstopfen
Q03051739-, Stopfen QSC 16H).
: Verschließen Sie die jetzt offenen Verbindungen in der Pneumatikeinheit mit Blindstopfen
QSC-
12H.
1
: Der Absperrhahn darf nicht geschlossen werden, da ansonsten die notwendige Druckluftver-
sorgung für den Bestück- bzw. Abwurfkreis unterbrochen wird.
1
: Stecken Sie den Druckluftschlauch an den Verteiler.
Anschlüsse für Portalversorgung
Verbindungsschlauch Vak-Pump X
(Art.Nr.: 03075872-xx)
Vakuumpumpe 2 1
Anschlüsse für Portalversorgung
Verbindungsschlauch Vak-Pump X
(Art.Nr.: 03075872-xx)
Vakuumpumpe 1 1

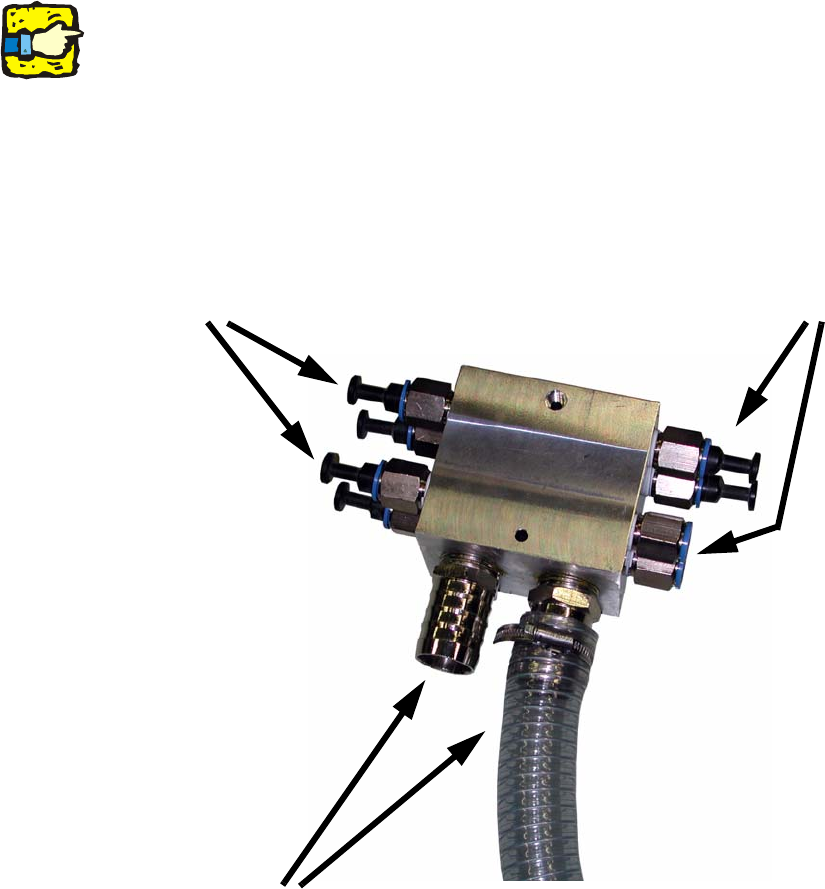

Anschlüsse für Vakuumpumpen
Eine Vakuumpumpe kann maximal
zwei C&P20-Bestückköpfe versorgen.1
1
1
1
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
33
1
Es empfiehlt sich den "Saug- und Druckschlauch Di 32 HELISPRING" (Art.Nr.: 00368279-) für die
Vakuumpumpe bereits vor der Montege des Vakuumverteilers an diesem anzuschließen und
diesen mit der "Schlauchschelle DIN 3017 NW 32 - 50" (Art.Nr.: 00363127-) zu fixieren. 1
1
: Schrauben Sie den Luftverteiler an die Seitenwand der Druckluftversorgung (1 Schraube).
Nehmen Sie eine Ratsche mit kurzem Bit oder einen Inbusschlüssel.
1
Je nach Maschinenseriennummer kann es erforderlich sein, den Vakuumverteiler auf ein zusätzl-
iches Blech zu montieren.
Für die Montage muss dann der vorhandene Kühlluftverteiler gelöst werden.
Das Blech für den Vakuumverteiler wird anschließend mit dem Kühlluftverteiler zusammen an der
Maschine verschraubt. 1
1

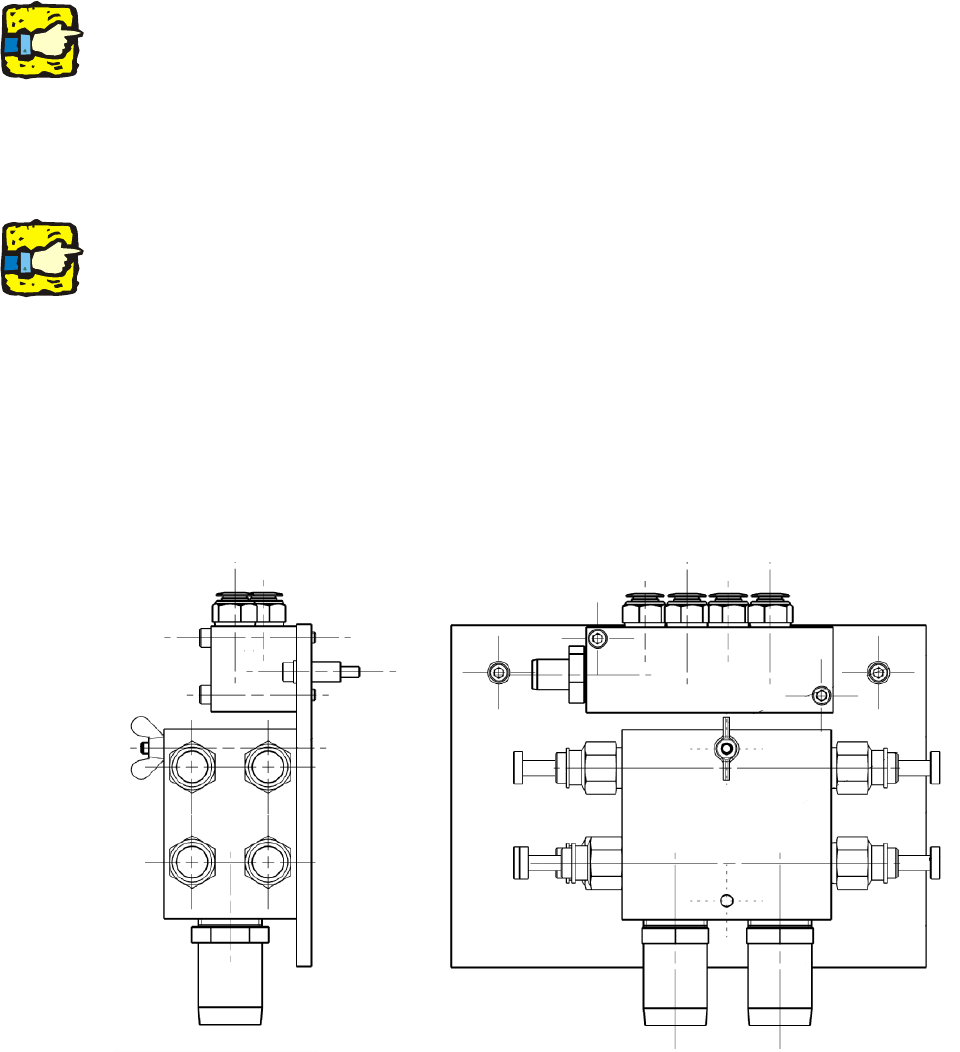

: Befestigen Sie den Vakuum-Verteilerblock mit den beiden Schrauben (00845068-, DIN912,
M6x70-8.8) auf der Platte.
Version 1 Winkel Vak.-Anschluss 03038058 kpl. (Art.Nr.: 03075301-xx)1
