Montageanleitung Vakuumpumpe SIPLACE X-Serie Ausgabe 04/2009 33 1 Es empfieh lt sich den "Saug- und Dr uckschlauc h Di 32 HELISPRING" (Art.Nr .: 00368279-) für die V akuumpump e bereits vor der Montege des V ak…
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
32
: Verschließen Sie evtl. freigebliebene Öffnungen im Vakuum-Verteilerblock (mit Blindstopfen
Q03051739-, Stopfen QSC 16H).
: Verschließen Sie die jetzt offenen Verbindungen in der Pneumatikeinheit mit Blindstopfen
QSC-
12H.
1
: Der Absperrhahn darf nicht geschlossen werden, da ansonsten die notwendige Druckluftver-
sorgung für den Bestück- bzw. Abwurfkreis unterbrochen wird.
1
: Stecken Sie den Druckluftschlauch an den Verteiler.
Anschlüsse für Portalversorgung
Verbindungsschlauch Vak-Pump X
(Art.Nr.: 03075872-xx)
Vakuumpumpe 2 1
Anschlüsse für Portalversorgung
Verbindungsschlauch Vak-Pump X
(Art.Nr.: 03075872-xx)
Vakuumpumpe 1 1
Anschlüsse für Vakuumpumpen
Eine Vakuumpumpe kann maximal
zwei C&P20-Bestückköpfe versorgen.1
1
1
1
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
33
1
Es empfiehlt sich den "Saug- und Druckschlauch Di 32 HELISPRING" (Art.Nr.: 00368279-) für die
Vakuumpumpe bereits vor der Montege des Vakuumverteilers an diesem anzuschließen und
diesen mit der "Schlauchschelle DIN 3017 NW 32 - 50" (Art.Nr.: 00363127-) zu fixieren. 1
1
: Schrauben Sie den Luftverteiler an die Seitenwand der Druckluftversorgung (1 Schraube).
Nehmen Sie eine Ratsche mit kurzem Bit oder einen Inbusschlüssel.
1

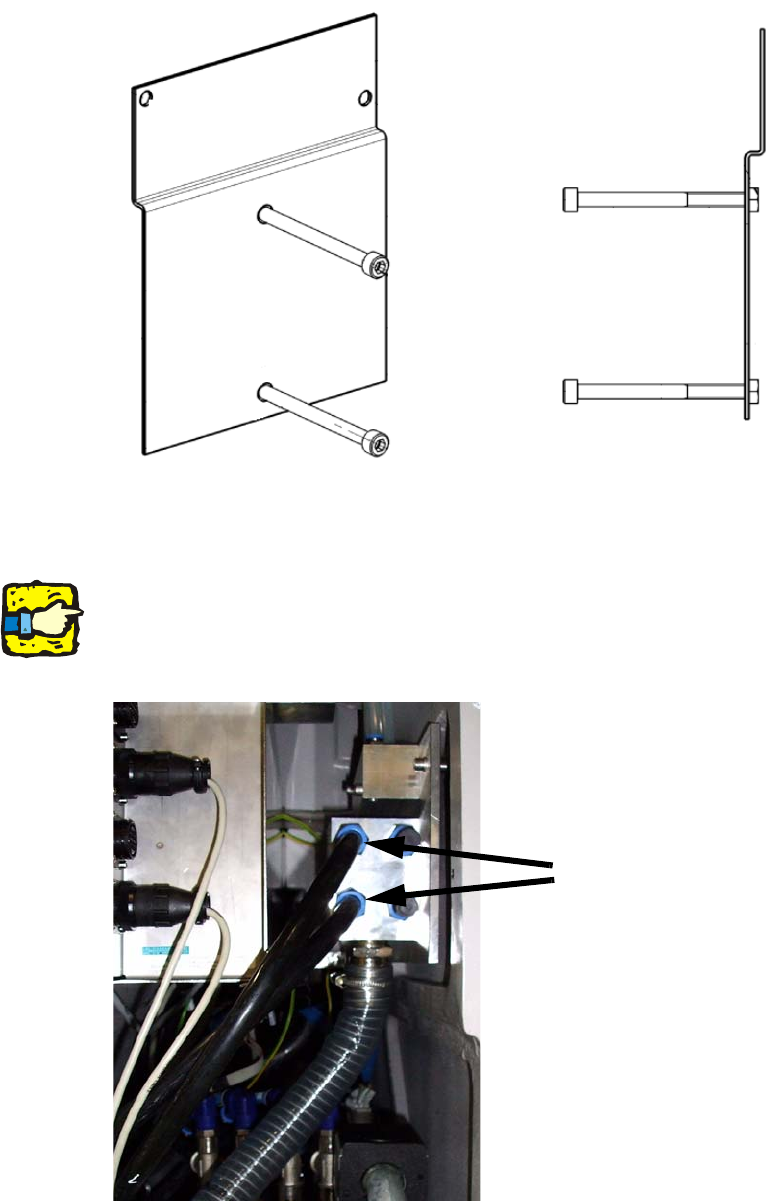

Je nach Maschinenseriennummer kann es erforderlich sein, den Vakuumverteiler auf ein zusätzl-
iches Blech zu montieren.
Für die Montage muss dann der vorhandene Kühlluftverteiler gelöst werden.
Das Blech für den Vakuumverteiler wird anschließend mit dem Kühlluftverteiler zusammen an der
Maschine verschraubt. 1
1
: Befestigen Sie den Vakuum-Verteilerblock mit den beiden Schrauben (00845068-, DIN912,
M6x70-8.8) auf der Platte.
Version 1 Winkel Vak.-Anschluss 03038058 kpl. (Art.Nr.: 03075301-xx)1
1
1
1
1
1
1
Version 2 Halter Vak-Anschluss X kpl. (Art.Nr.: 03075466-xx)1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
34
1
1
: Stecken Sie die Schläuche zu den Portalen an.
1
Mit QuadLane sitzt am gleichen Einbauort noch der Verteiler für die SMEMA Schnittstellen.
Daher ist es empfehlenswert die beiden linken Anchlüße für d
ie Portalversorgung zu nehmen. Die
beiden rechten sollten in diesem Fall mit Stopfen verschlossen werden. 1
Schläuche zu den Portalen
