1.8.4 Anschluss der Steuerung Vakuumpumpe
1
Bei Maschinen ab Seriennummer E-001 ist das Kabel bereits eingebaut. 1
1

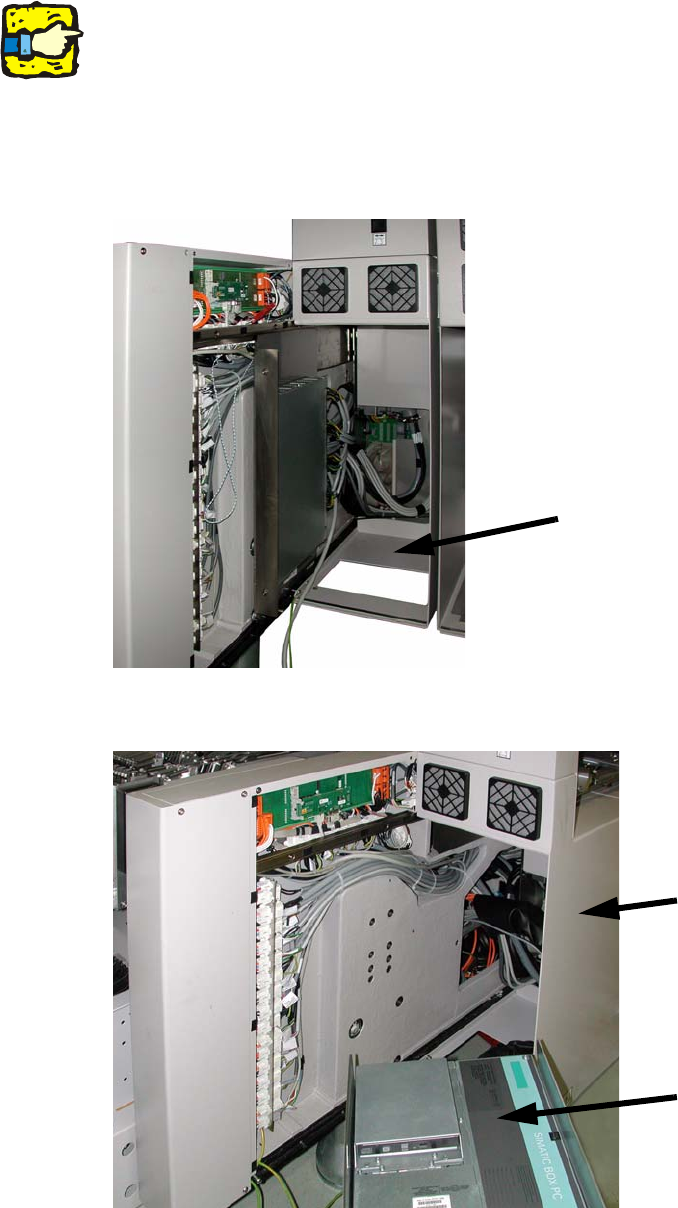

: Öffnen Sie die Abdeckungen an den Rucksäcken bei den Stellplätzen 2 und 4.
: Ziehen Sie bei Stellplatz 2 den Einschub für den 30
V DC/DC Wandler für die BE-Zuführung
heraus.
Rucksack an Stellplatz 2
1
: Ziehen Sie bei Stellplatz 4 die Computer Unit heraus.
Rucksack an Stellplatz 4
Computer Unit
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
36
: Verlegen Sie ggf. das Kabel Unterverteiler - Vakuumpumpe (Art.Nr.: 03075762-xx) vom Ruck-
sack an Stellplatz 2 zum Rucksack an Stellplatz 4.
Bei neueren Maschinen mit Lieferdatum ab ca. Juli 2009 ist dieses Kabel bereits im Kabel-
baum enthalten.
Das Kabel kann durch die Aussparungen im Maschinens
tänder verlegt bzw. gezogen werden.
1
ACHTUNG:
Die Maschine muß dazu von der Netzspannung getrennt sein da das Kabel an der Stromver-
sorgung vorbeigezogen werden muss. 1

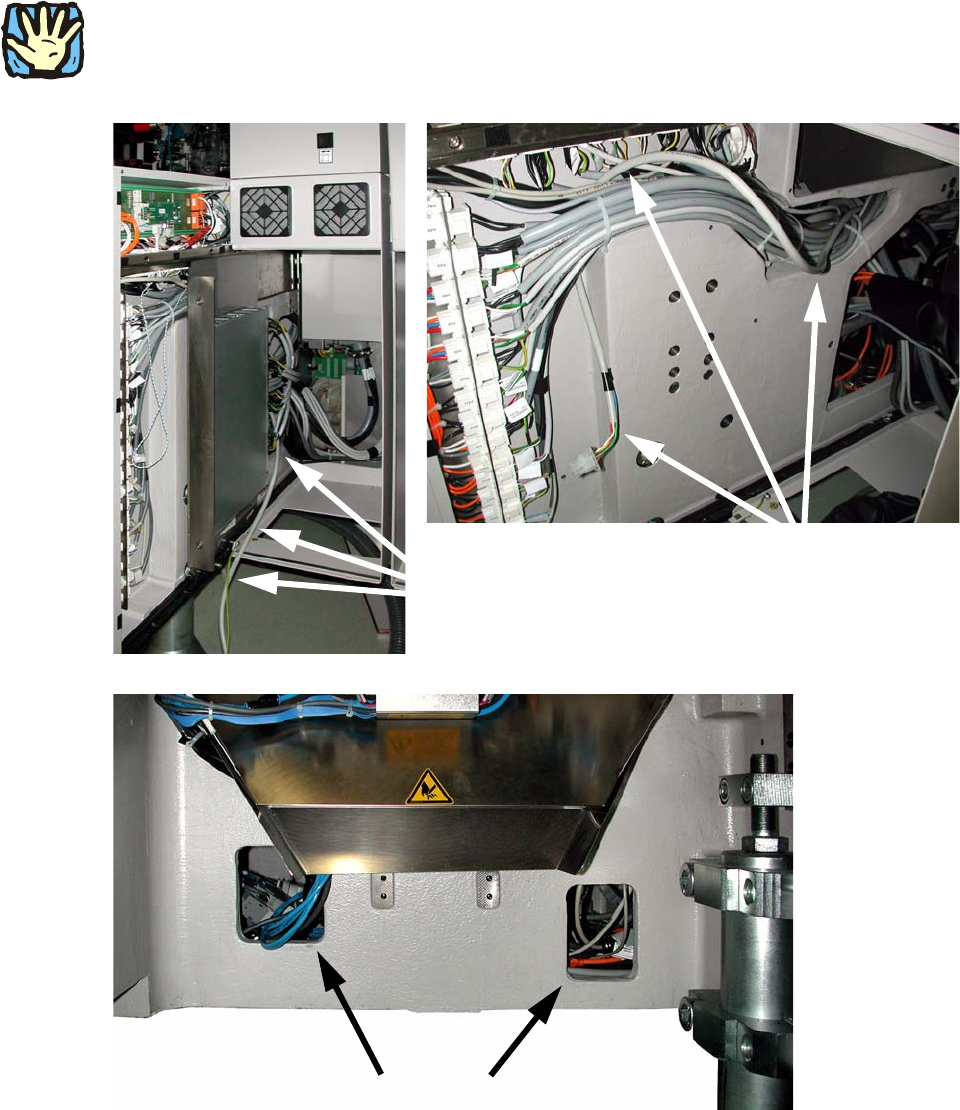

Kabel am Stellplatz 2
Kabel am Stellplatz 4
Durchgriffe zur Verlegung des Kabels im Maschinenständer
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
37

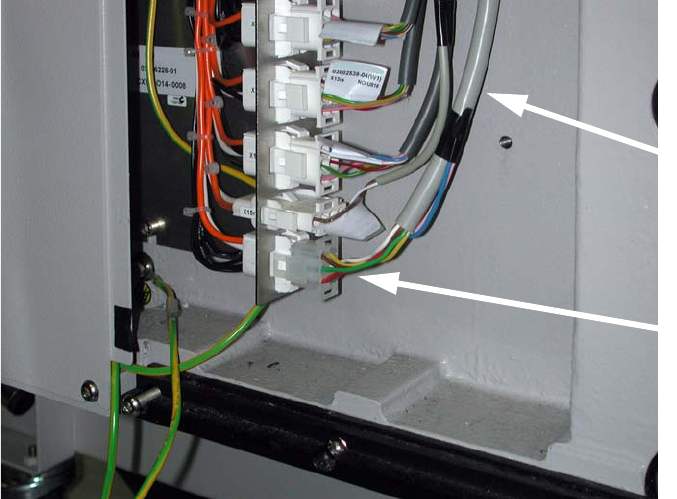

: Stecken Sie beim Stellplatz 4 den Stecker an X16ra an.
Stecker
Kabel von der
Vakuumpumpe
