Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
47
: Schalten Sie den Bestückautomaten am Hauptschalter ein. Die Vakuumpumpe muß sich auch
einschalten, möglicherweise nicht sofort nach dem Einschalten des Bestückautomaten.

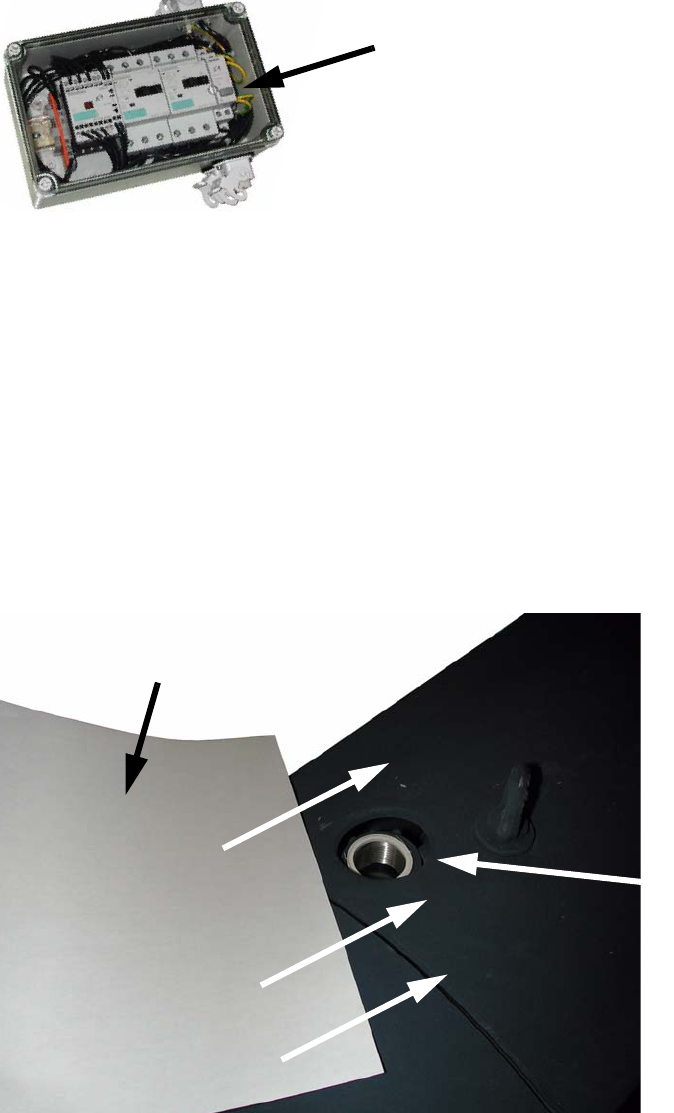

: Starten Sie die Vakuumpumpe durch Betätigen des Taster
s S1 (der Taster ist durch eine Öffn-
ung im Gehäuse zu erreichen) an der Anschlusseinheit.
Taster S1
1
1
: Sollte die Pumpe falsch herum laufen, schalten Sie die gesamte Anlage wieder spannungsfrei.
Trennen Sie die Vakuumpumpe von der Netzspannung.
: Sollten beide Anschlüsse für die Vakuumpumpe den gleichen Effekt anzeigen, so verdrahten
Sie den
Anschluss des Netzkabels in der Anschlusseinheit um (zwei Phasen tauschen).
Sollte nur eine Vakuumpumpe falsch laufen, verdrahten Sie
Motorschutzschalter um (zwei
Phasen tauschen).
1
: Halten Sie ein Blatt Papier über die Ansaugöffnung der Vakuumpumpe, um zu testen, ob die
Pumpe ansaugt oder ausbläst. Für den Vakuumpumpenbetrieb muß sie ansaugen.
Ansaugöffnung
Ansaugöffnung
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
48

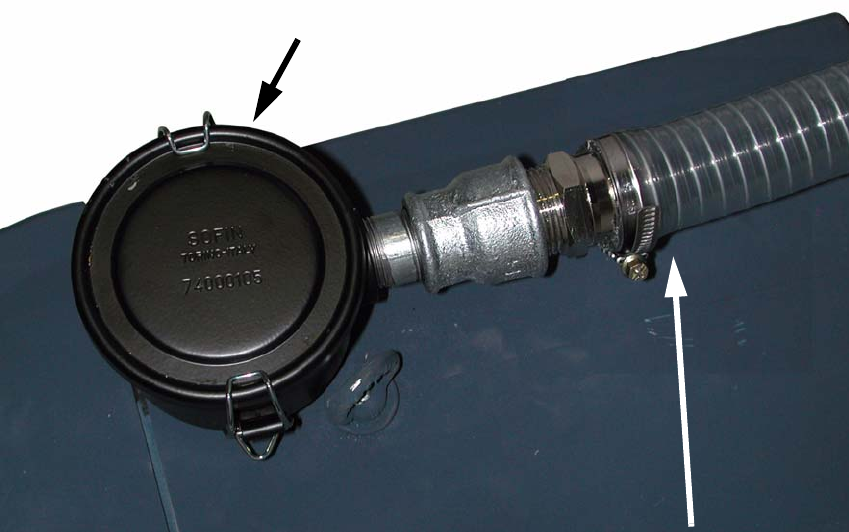

: Schrauben Sie die Filterkartusche auf die Vakumpumpe (siehe Foto unten).
: Stecken Sie den Schlauch auf den seitlichen Ausgang de
r Filterpatrone und fixieren Sie den
Schlauch mit der "Schlauchschelle DIN 3017 NW 32 - 50" (Art.Nr.: 00363127-xx).
Schlauch aufstecken und fixieren
Filterkartusche
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
49
: Schließen Sie die Abdeckungen der Rucksäcke.

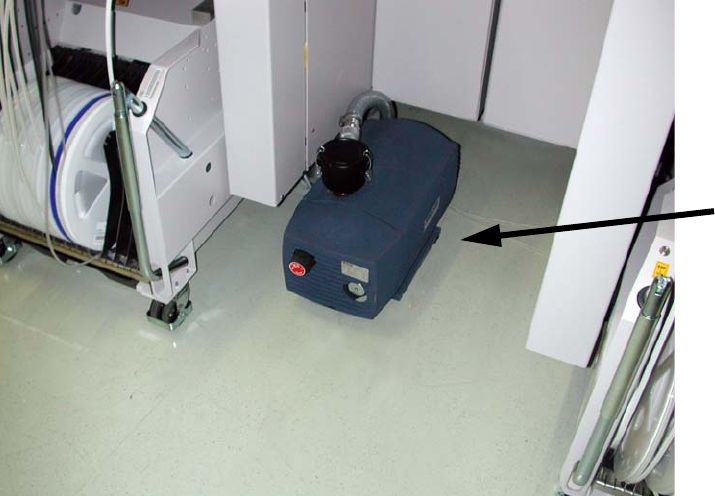

: Stellen Sie die Vakuumpumpe
– bei
X2/X3/X4 am Stellplatz 1/3 den Bereich unter den Pipettenwechsler bzw. BE-Wage-
neinzug
– bei X4I vor den Rucksack an den Stellplätzen 2 bzw. 4.
Position
