Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
50
1.9 Umrüstung C&P20
1
Der TwinHead und der CPP-Kopf sind nicht vakuumpumpenfähig. Die Pneumatikversorgung für
das betreffende Portal darf nicht auf Vakuumbetrieb umgebaut werden. Sollte die Druckluftversor-
gung für diesen Kopf auf Vakuumbetrieb umgerüstet sein, so kan
n der Rückholzylinder nicht aus-
fahren und somit bleibt die Z-Achse in der obersten Position stehen. 1
1
Sollte ein Portal von C&P auf TwinHead bzw. CPP-Kopf umgerüstet werden, so muss die ur-
sprüngliche Druckluftversorgung für dieses Portal wieder hergestellt werden. Es
müssen alle Bau-
gruppen für dieses Portal zurückgerüstet werden.
Eine Teilumrüstung z.B. der Pneumatikeinheit kann bei Druckluftbetr
ieb durch Ablösen der Por-
talschläuche (Vakuum zusatzschläuche) zu schwerwiegenden Störungen im Bestückautomaten
führen. 1
1
Sollte ein Portal mit TwinHead auf C&P Vakuumbetrieb umgerüstet werden, so muss der Vaku-
umbetrieb für dieses Portal nachgerüstet werden.
Würde ein auf Vakuumbetrieb umgerüsteter C&P Kopf an einem Portal mit Druckluft betrieben
werden, könnte es
durch Lösen der Silikonschläuche an den Segmenten zu schwerwiegenden
Beschädigungen des Kopfes kommen. 1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
51

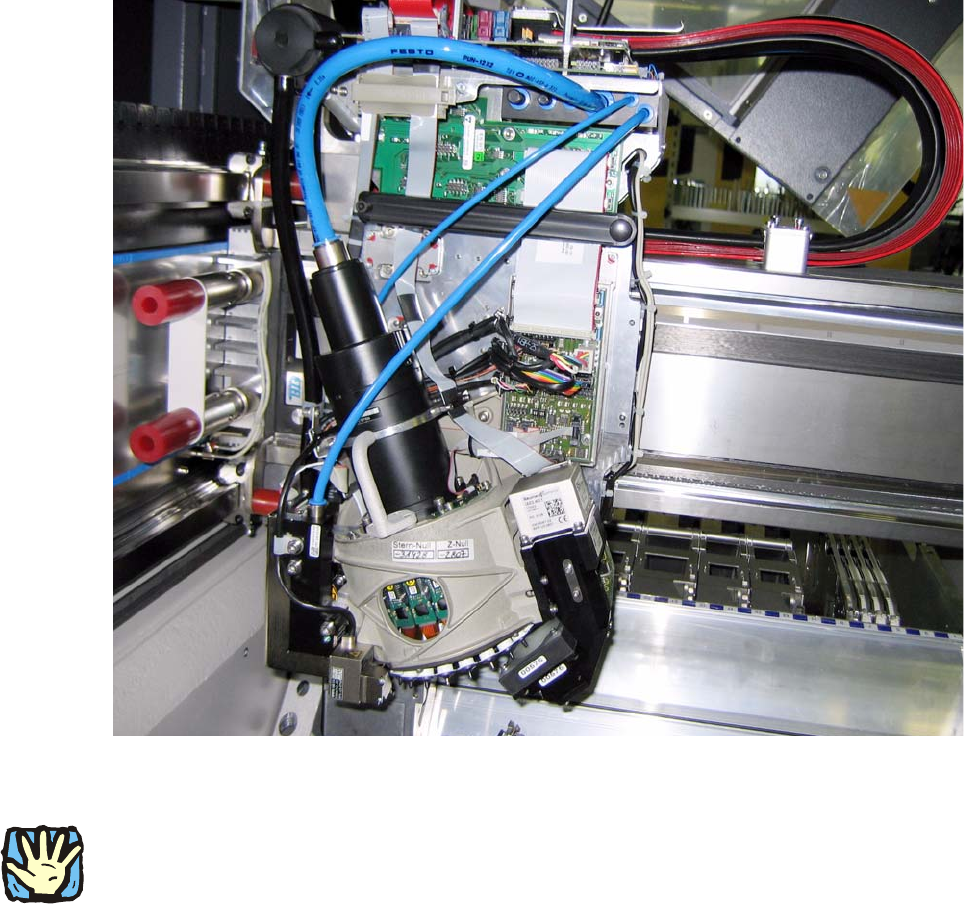

Abb 1.9 - 1 C&P20 verschlaucht für Druckluft (Ausgangszustand)
1
1
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muss
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
52

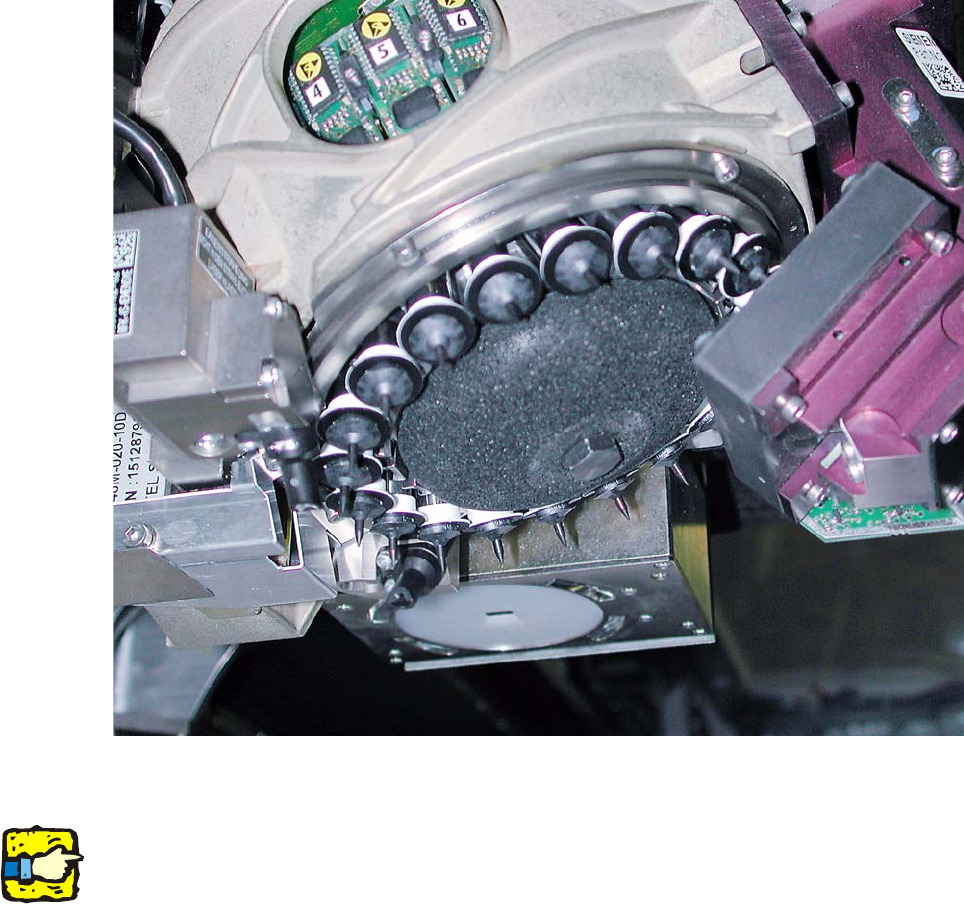

Abb 1.9 - 2 C&P20 mit porösem Schalldämpfer (für Druckluft)
1
1
Beachten Sie, dass Sie die Kamera-Optik nicht verschmutzen oder beschädigen.
