Montageanleitung Vakuumpumpe SIPLACE X-Serie Ausgabe 04/2009 57 1.10 Umrüstung C&P 6/12 Abb 1.10 - 1 C&P12 mit Druckluft (Ausgangszust and) 1 1 V or allen Arbeiten muss – nach ordnun gsgemäßem Herunterfahr en des…
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
56
Abb 1.9 - 6 C&P20 mit Deckel für das Vakuum
: Schrauben Sie den Deckel (03046347-) handfest auf den "Blendenring C&P20".
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
57
1.10 Umrüstung C&P 6/12

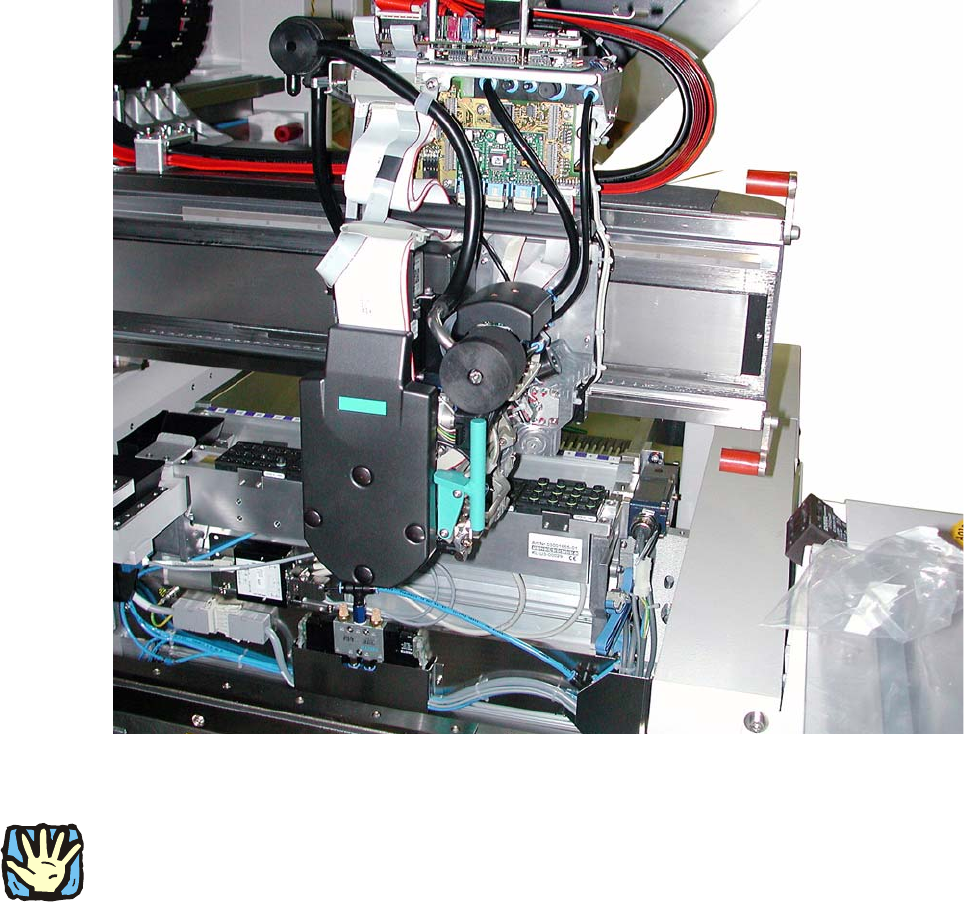

Abb 1.10 - 1 C&P12 mit Druckluft (Ausgangszustand)
1
1
Vor allen Arbeiten muss – nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muss
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
1
Montageanleitung Vakuumpumpe SIPLACE X-Serie
Ausgabe 04/2009
58

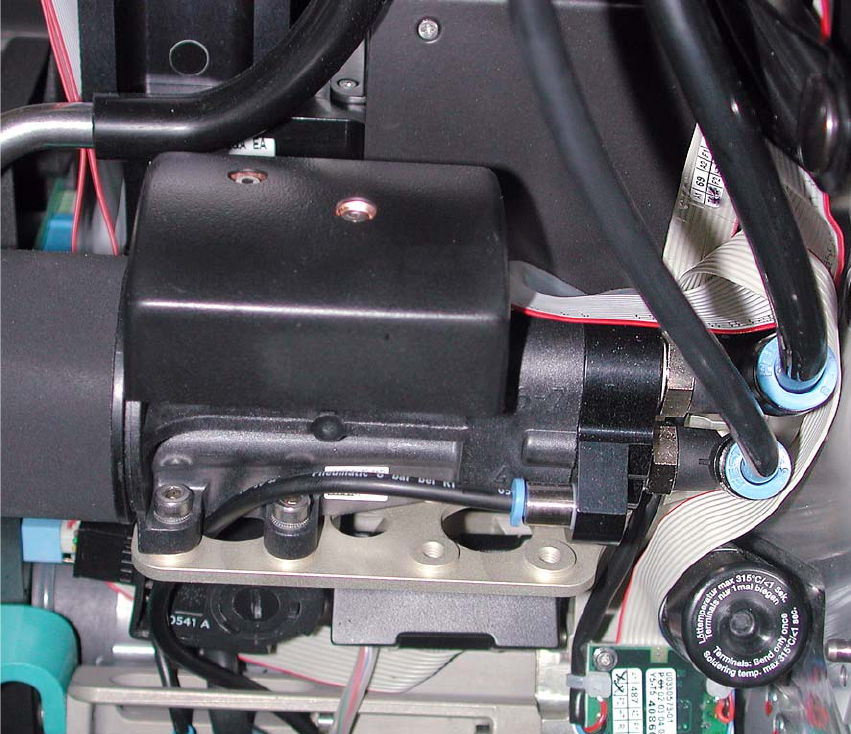

Abb 1.10 - 2 Anschlüsse C&P12 mit Druckluftbetrieb (Ausgangszustand)
1
: Ersetzen Sie den alten Vakuumerzeuger durch den "Vakuumerzeuger für Vakuumpumpe
DLM2" (03012076-)
1
1
