Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.4 Mõõtmed ja kaal 115 3.4.5.2 DX1/DX2 masina raskuskese 3 Joon. 3.4 - 6 Raskuskese masinat…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
3.4 Mõõtmed ja kaal Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
114
3.4.5 Raskuskese
3.4.5.1 SX1/SX2 masina raskuskese
3

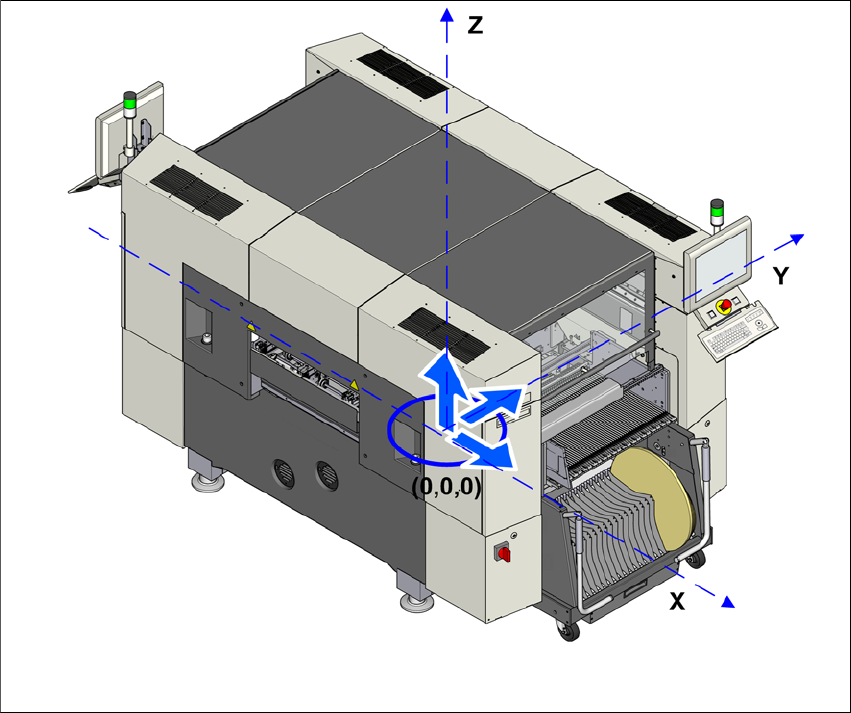

Joon. 3.4 - 5 Raskuskese masinatel SX1/SX2 millimeetrites
X-koordinaat 0 mm
Y-koordinaat 0 mm
Z- koordinaat 738,5 mm
Need raskuskeskme koordinaadid kehtivad ladumismasinatele, mille trükkplaadikonveieri kõrgus
on 900 mm.
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.4 Mõõtmed ja kaal
115
3.4.5.2 DX1/DX2 masina raskuskese
3

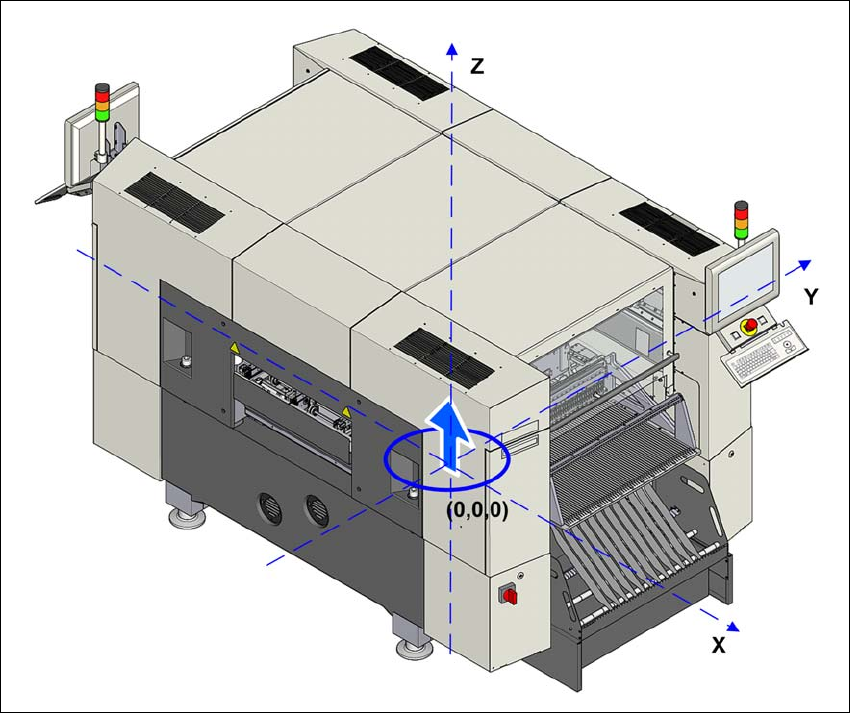

Joon. 3.4 - 6 Raskuskese masinatel DX1/DX2 millimeetrites
X-koordinaat 0 mm
Y-koordinaat 0 mm
Z- koordinaat 738,5 mm
Need raskuskeskme koordinaadid kehtivad ladumismasinatele, mille trükkplaadikonveieri kõrgus
on 900 mm.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
3.5 Sõlmede ülevaade Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
116
3.5 Sõlmede ülevaade
3.5.1 SIPLACE SX2 koostesõlmede ülevaade
3
3

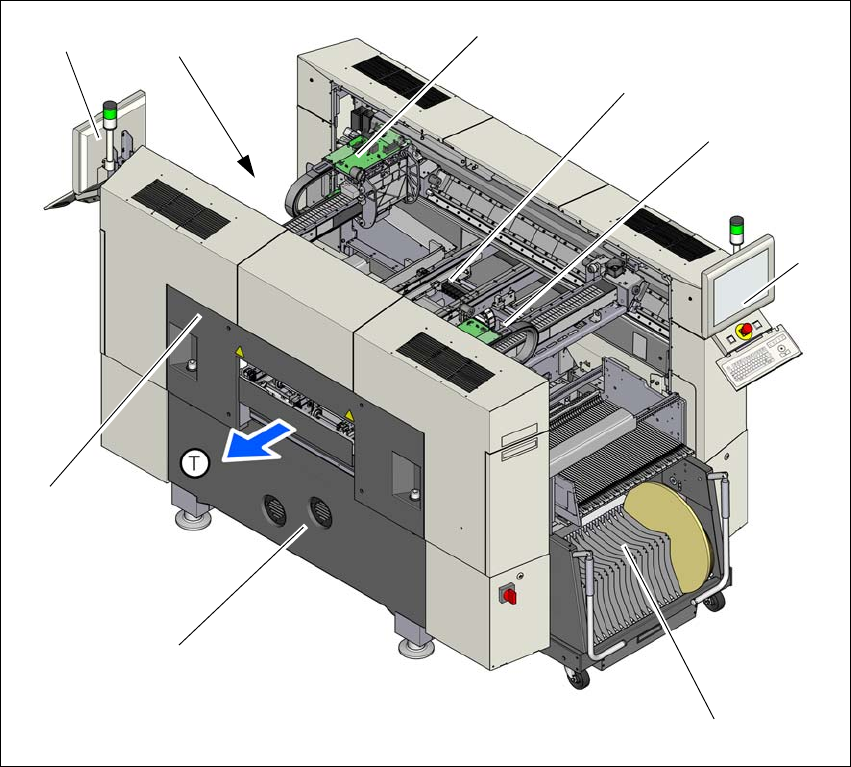

Joon. 3.5 - 1 Masin SX2 - koostesõlmede ülevaade
(1) Põhimoodul
(2) Robotimoodul
(3) Portaal 2 koos ladumispeaga
(4) Trükkplaadikonveier (üksik- või kaksikkonveier)
(5) Portaal 1 koos ladumispeaga
(6) Monitor koos klaviatuuriga (2x)
(7) Komponendikäru asukohas 1
(8) Asukoht 2 koos sidestusmehhanismi, lindilõikuri, lindijäätmekanaliga
(T) Trükkplaatide liikumissuund
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
