3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3.6 Ladumispea Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 124 3.6.2 SIPLACE MultiSt ar CP P (ainult SIPLACE SX1/SX2) 3 Joon. 3.6 - 3 SI…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.6 Ladumispea
123
3.6.1.2 Tehnilised andmed standardse komponendikaamera korral, tüüp 23
3
3.6.1.3 Komponentide praagikarbi sensor
JUHIS 3
Soovitame paigaldada SpeedStari kasutamise korral komponentide praagikarpi lisavarustuses
oleva sensori. (Vt ka lõiku 6.5, lk 342)
Komponendisortiment
a
a) Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised and-
med, kliendispetsiifilised standardid ja ladumistolerantsid.
01005 kuni 2220, Melf, SOT, SOD
Komponendi spetsifikatsioon
maks. kõrgus
min viigusamm
min viigulaius
min viigulaba samm
min. viigulaba läbimõõt
min. mõõtmed
maks. mõõtmed
maks. kaal
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 x 0,2 mm
6 mm x 6 mm
1 g
Programmeeritav paigaldusjõud, muudetavad sam-
mupikkused
1,5 N kuni 4,5 N
Imiotsakute tüübid 10xx, 11xx, 12xx
X/Y-täpsus
b
b) Täpsusväärtus, mõõdetud vastavalt tootja suhtes neutraalsele IPC-standardile.
± 41 µm/3, ± 55 µm/4
Nurktäpsus ± 0,5°/3± 0,7°/4
Komponendisortiment 95%
Komponendikaamera tüüp 23 (standardne kaamera)
Valgustustase 5
Valgustustaseme võimalikud seaded 256
5
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
3.6 Ladumispea Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
124
3.6.2 SIPLACE MultiStar CPP (ainult SIPLACE SX1/SX2)
3

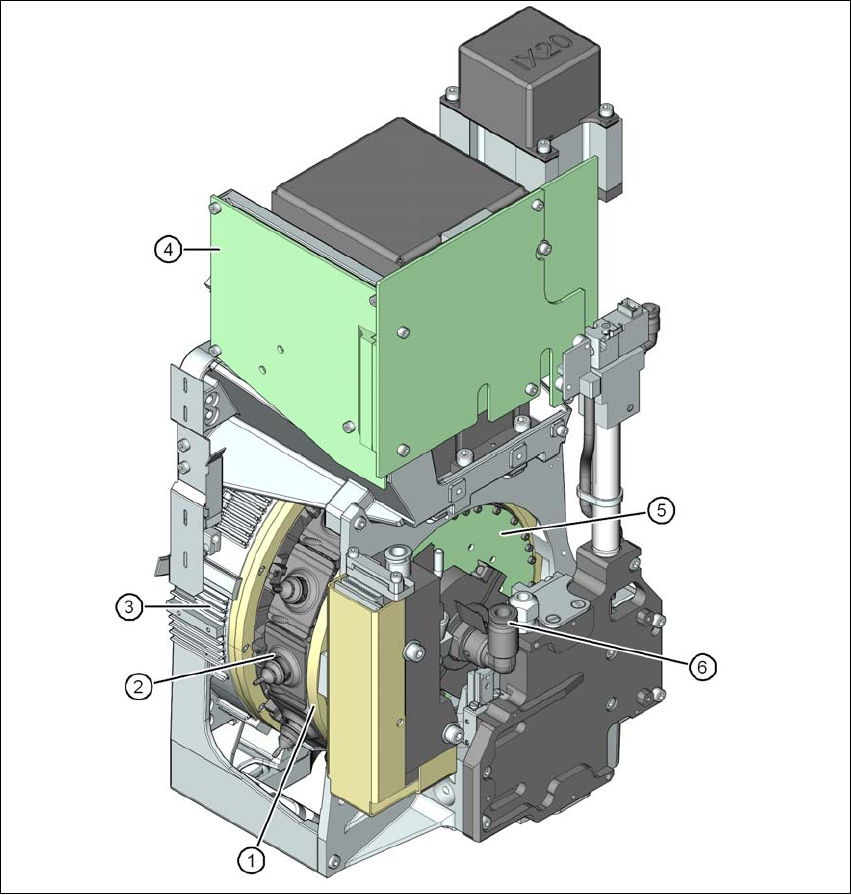

Joon. 3.6 - 3 SIPLACE MultiStar - eestvaade, funktsioonigrupid osa 1
(1) Täht 12 segmendiga
(2) Segment integreeritud DP-ajamiga
(3) Pöördemomentmootor täheajamile
(4) vahejaotusplaat
(5) Juhtpaneel12 DP-ajamile
(6) Suruõhuühendus Venturidüüsidele haaramis-/ladumis- ja hoideahelas
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.6 Ladumispea
125
3

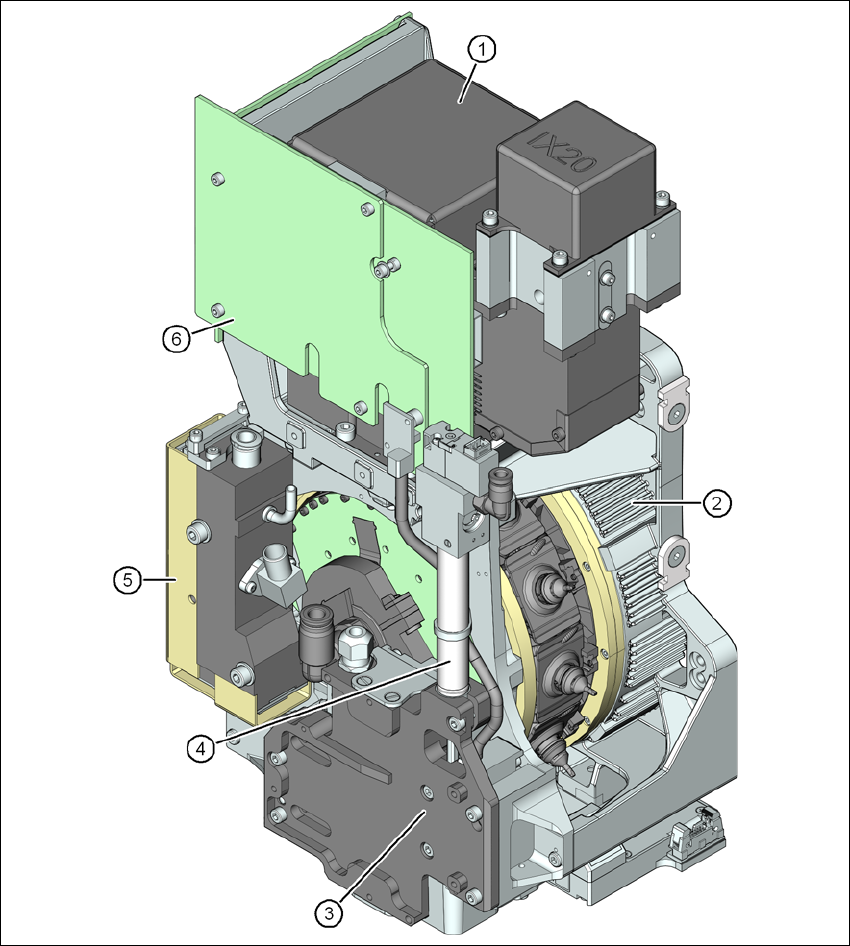

Joon. 3.6 - 4 SIPLACE MultiStar - eestvaade, funktsioonigrupid osa 2
(1) C&P- komponendikaamera, tüüp 30, 27 x 27, digitaalne
(2) Pöördemomentmootor täheajamile
(3) Z-ajam (lineaarmootor)
(4) Tagastussilinder
(5) Rõhureguleerimisventiil
