3.6.3.1 Kirjeldus
Antud keeruka ülesehitusega ladumispea sisaldab kahte sama tüüpi ladumispead, mis on teine-
teisega sidestatud. Mõlemad tööpead töötavad Pick&Place-põhimõtet kasutades. TwinStar sobib
komplekssete ja suurte komponentide ladumiseks. Tööpea poolt haaratakse kaks komponenti,
tsentreeritakse paigalduskohta liikumisel optiliselt ning pööratakse ladumisasendile vastava
nurga alla. Osad paigaldatakse trükkplaadile reguleeritava õhujoa abil õrnalt ja täpselt.
TwinStari jaoks töötati välja uued imiotsakud (tüüp 5xx). Adapteri abil on võimalik kasutada ka
Pick&Place-tööpea imiotsakuid tüüp 4xx ja Collect&Place-tööpeade imiotsakuid tüüp 8xx ning
9xx.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
3.6 Ladumispea Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
136
3.6.3.2 Tehnilised andmed

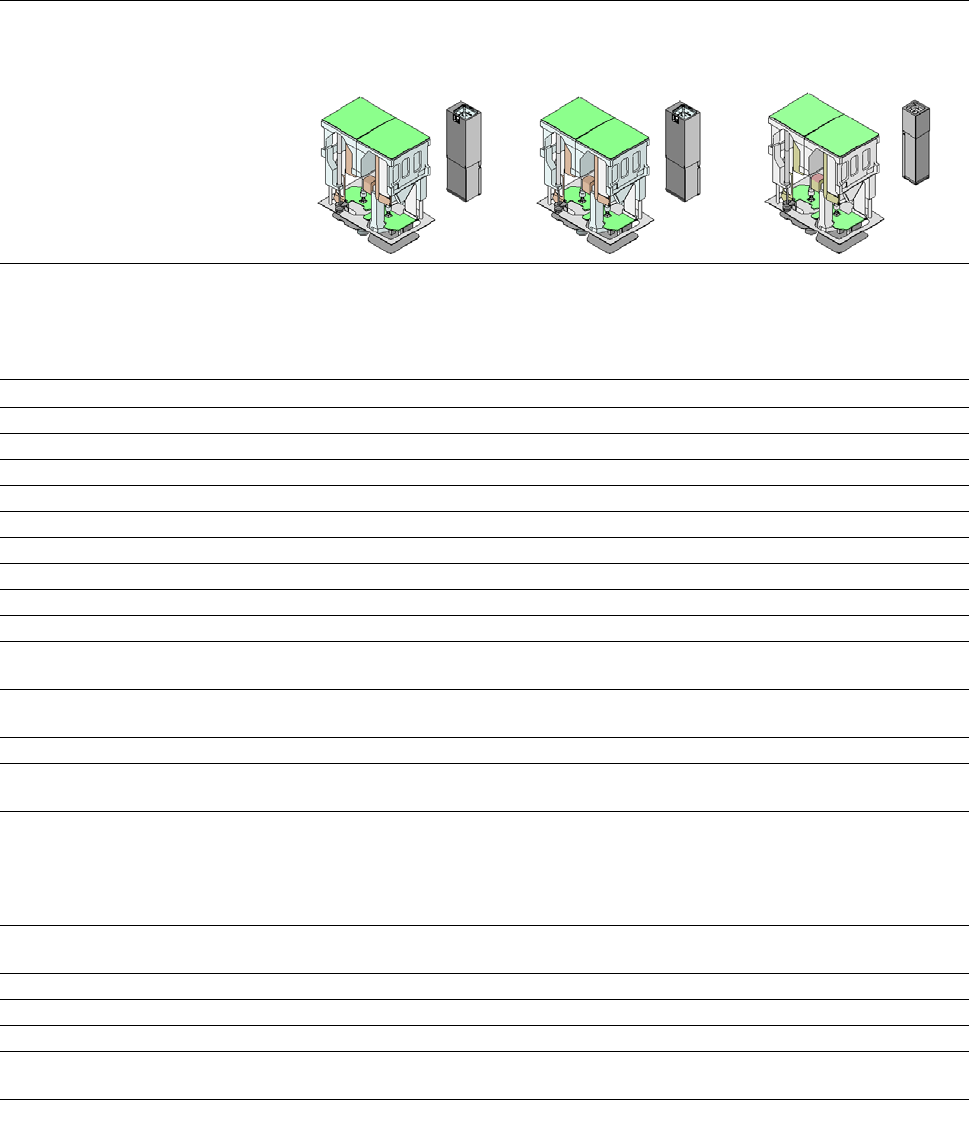

Optiline tsentreerimine SIPLACE TwinStar
Peensammu kaamera
(komponendikaamera tüüp
33)
SIPLACE TwinStar
Peensammu kaamera
(komponendikaamera tüüp
36
a
)
SIPLACE TwinStar
Flip-Chip kaamera
(komponendikaamera tüüp
25)
Komponendisortiment
b
0402 kuni SO, PLCC, QFP,
BGA, spetsiaalkomponen-
did, korpuseta kristallid,
Flip-kiibid
0603 kuni SO, PLCC, QFP,
BGA, spetsiaalkomponen-
did, korpuseta kristallid,
Flip-kiibid
0201 kuni SO, PLCC, QFP,
pesad, pistikud, BGA, spet-
siaalkomponendid, korpu-
seta kristallid, Flip-kiibid,
varjed
Kompon. spetsif.
c
maks. kõrgus 25 mm 25 mm 25 mm
min viigusamm 0,3 mm 0,4 mm 0,25 mm
min viigulaius 0,15 mm 0.24 mm 0,1 mm
min viigulaba samm 0,35 mm 0.56 mm 0,14 mm
min viigulaba läbimõõt 0,2 mm 0.32 mm 0,08 mm
min. mõõtmed 1,0 x 0,5 mm 1,6x 0,8mm 0,6 x 0,3 mm
maks. mõõtmed
Üks mõõtmine 55 x 45 mm 32 x 32 mm 16 x 16 mm
MItu mõõtmist -- -- 55 x 55 mm
Kasutamiseks kahe otsa-
kuga:
50x50 mm kuni 69x10 mm --
Kasutamiseks ühe otsa-
kuga:
78x50 mm kuni 110x10 mm
kuni 200 x 110 mm (piirangutega)
--
max kaal
d
100 g 100 g 100 g
Programmeeritav paigaldus-
jõud
1,0-15 N
2,0-30 N
e
1,0-15 N
2,0-30 N
d
1,0-15 N
2,0-30 N
d
Imiotsakute tüübid
f
5xx (standardne)
4xx adapteriga
8xx adapteriga
9xx adapteriga
haarats
5xx (standardne)
4xx adapteriga
8xx adapteriga
9xx adapteriga
haarats
5xx (standardne)
4xx adapteriga
8xx adapteriga
9xx adapteriga
haarats
Otsaku vahemaa P&P peade
korral
70.8 mm 70.8 mm 70.8 mm
X/Y täpsus
g
± 26 µm/3± 35 µm/4 ± 36 µm/3± 50 µm/4 ± 22 µm/3± 30 µm/4
Nurktäpsus ± 0,05° / 3± 0,07°/ 4 ± 0,05° / 3± 0,07°/ 4 ± 0,05° / 3± 0,07°/ 4
Valgustustase 6 6 6
Valgustustaseme võimalikud
seaded
256
6
256
6
256
6
a) Ainult SIPLACE DX1/DX2
b) Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised andmed, kliendispet-
siifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
c) Kui MultiStar ja TwinStar asuvad samas ladumisalas, võib maksimaalne komponendikõrgus piiratud olla.
d) Standardsete imiotsakute kasutamisel
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.6 Ladumispea
137
e) SIPLACE High-Force Head
f) Saadaval on rohkem kui 300 erinevat otsakut ja 100 haaratsit; põhjalikku otsakute andmebaasi saab kasutada üle Interneti.
g) Täpsusväärtus, mõõdetud vastavalt tootja suhtes neutraalsele IPC-standardile.
