Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 1 Sissejuhatus Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 15 1 Sissejuhatus Käesolev väljaanne sisaldab juhi seid ja viitem aterjali SIPLACE ® 'i ladumismasinat…
Sisukord Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
Versioon 10/2011 ET
14
6.8 MultiStari komponendikaamera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .346
6.8.1 Komponendikaamera, statsionaarne, P&P, tüüp 33, 55 x 45, digitaalne . . . . . . . 346
6.8.1.1 Tehnilised andmed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 347
6.8.1.2 Asukoht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 347
6.9 Trükkplaadi joondamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348
6.9.1 Kirjeldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348
6.10 Siemensi liides. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348
6.11 Magnettihvttugi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .349
6.12 Vaakumpump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .350
6.12.1 Vaakumpumpade ohutusjuhised . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350
6.12.2 Kirjeldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350
6.13 Pika laua lisaseade (LBO). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .350
6.14 Tehisnägemissüsteemi õpetusjaam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .351
6.14.1 Kirjeldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 352
6.14.2 Eelised . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 352
6.15 Skaleeritav tootmisvõimsus (ainult SX1/SX2). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .353
6.15.1 Üldist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .353
6.15.2 SIPLACE Capacity On Demand ärimudelid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 354
6.15.3 SIPLACE SX masinate ülevaade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 354
6.15.4 Pea konfiguratsioonid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 1 Sissejuhatus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
15
1 Sissejuhatus
Käesolev väljaanne sisaldab juhiseid ja viitematerjali SIPLACE
®
'i ladumismasinate SX1/SX2 ja
DX1/DX2 käitamise ja seadistamise kohta. See on tõlgitud kasutusjuhend.
JUHIS 1
– Ladumismasinad SX1/SX2 ja DX1/DX2 on sarnase põhikonstruktsiooniga - mudelite vaheli-
sed erinevused on juhendis esile toodud.
– Teavet asjakohaste konfiguratsioonide ja muude alternatiivide kohta vaadake masinate SI-
PLACE SX1/SX2 ja SIPLACE DX1/DX2 tehnilistest andmetest.
– Juhendis olevatel joonistel kujutatakse peamiselt mudelit SIPLACE SX1/SX2. Joonistel kuju-
tatud põhimõtted kehtivad ka mudeli SIPLACE DX1/DX2 kohta. Vajadusel on siiski lisatud ja
eraldi joonised mudeli DX1/DX2 kohta.
1
Iga peatüki päises sisaldub tarkavara väljaandmisaeg ja versiooni number, mille kohta on käes-
olev kasutusjuhend rakendatav.
1
1 Sissejuhatus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
1.1 SIPLACE SX1/SX2 Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
16
1.1 SIPLACE SX1/SX2
1

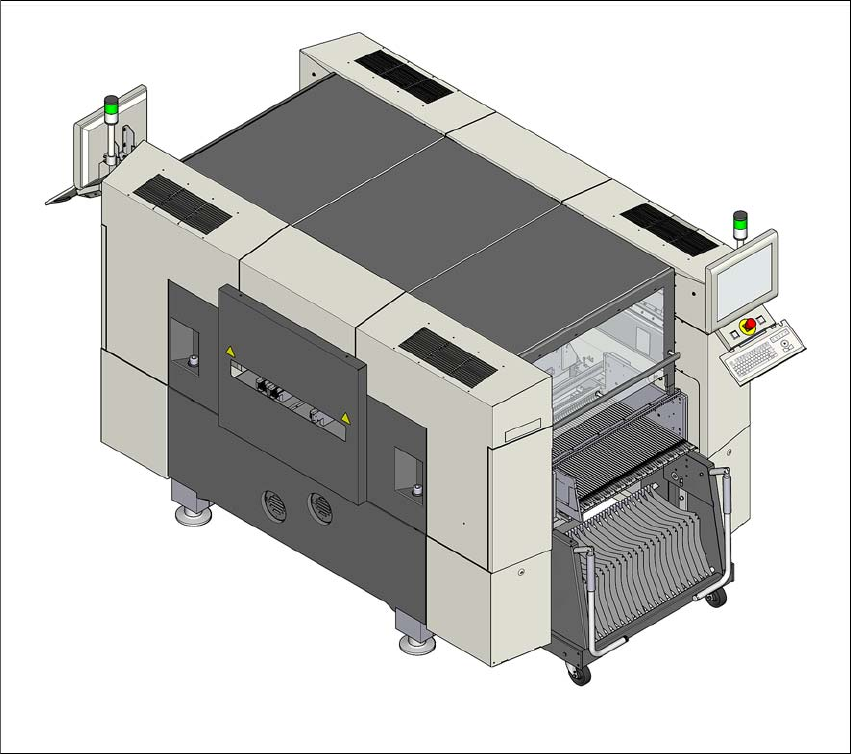

Joon. 1.1 - 1 SIPLACE SX1/SX2 ladumismasin
SIPLACE'i ladumismasinad SX1 ja SX2 esindavad
– suur täpsus,
– paindlikud konfigureerimise võimalused,
– ladumispeade ja portaalide modulaarsus,
– kuni kõrgeimasse tootlikkusklassi kuuluv ladumisjõudlus,
– laiaulatuslik komponendisortiment alates 01005-komponentidest kuni mõõtmeteni
110 x 10 mm².
Ladumisel saab komponentide käsitlemiseks kasutada kolme ladumismeetodit:
– Collect&Place-meetod,
– Pick&Place-meetod ja
– Collect&Place- ning Pick&Place-meetodi kombinatsioon (segamoodus).
