3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3.10 X sööturmoodulid SIPLACE SX1/SX2/DX1/DX2 jaoks Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 170 3.10.2.5 24 mm lindi sööturmoodul X …
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.10 X sööturmoodulid SIPLACE SX1/SX2/DX1/DX2 jaoks
169
3.10.2.4 16 mm lindi sööturmoodul X
3

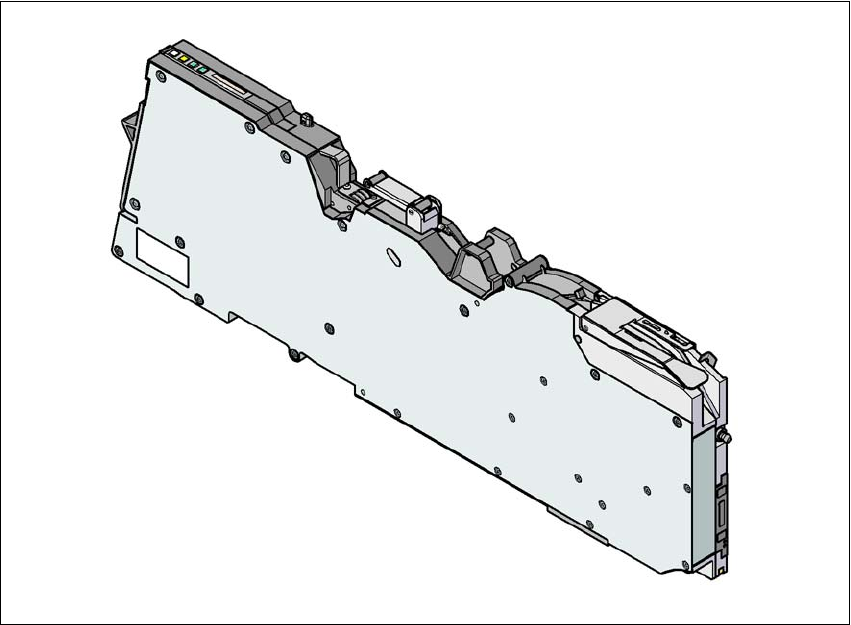

Joon. 3.10 - 6 16 mm lindi sööturmoodul X
3
Lindisööturmoodul, 16 mm X Toote nr 00141272-xx
16 mm X-lindisööturmoodul koos pleissimissensori-
ga
Toote nr 00141292-xx
Laius 34,4 mm
Sööturmooduli poolt täidetavate kohtade arv 3
Konveieri sammupikkus 4 mm kuni 20 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
3.10 X sööturmoodulid SIPLACE SX1/SX2/DX1/DX2 jaoks Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
170
3.10.2.5 24 mm lindi sööturmoodul X
3

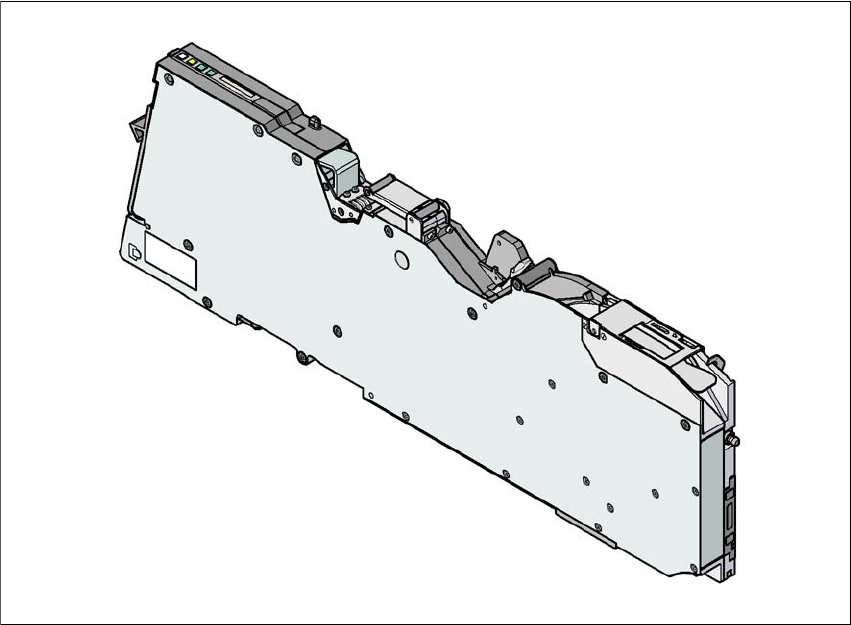

Joon. 3.10 - 7 24 mm lindi sööturmoodul X
3
3
3
Lindisööturmoodul, 24 mm X Toote nr 00141273-xx
24 mm X-lindisööturmoodul koos pleissimissensori-
ga
Toote nr 00141293-xx
Laius 34,4 mm
Sööturmooduli poolt täidetavate kohtade arv 3
Konveieri sammupikkus 4 mm kuni 32 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.10 X sööturmoodulid SIPLACE SX1/SX2/DX1/DX2 jaoks
171
3.10.2.6 32 mm lindi sööturmoodul X
3

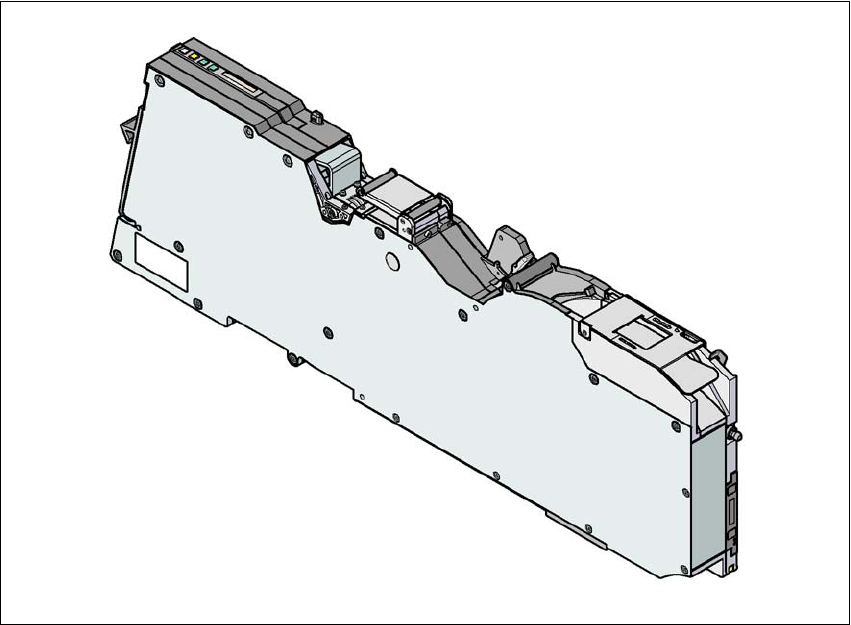

Joon. 3.10 - 8 32 mm lindi sööturmoodul X
3
3
Lindisööturmoodul, 32 mm X Toote nr 00141274-xx
32 mm X-lindisööturmoodul koos pleissimissensori-
ga
Toote nr 00141294-xx
Laius 46.2 mm
Sööturmooduli poolt täidetavate kohtade arv 4
Konveieri sammupikkus 4 mm kuni 40 mm inkremendiga 4 mm
Komponendilindi vahetusaeg < 45 s
Masinas oleva sööturmooduli vahetusaeg ≤ 8 s
