Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.10 X sööturmoodulid SIPLACE SX1/SX2/DX1/DX2 jaoks 177 3.10.3.1 Kirjeldus Linear Dipping Un…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
3.10 X sööturmoodulid SIPLACE SX1/SX2/DX1/DX2 jaoks Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
176
3.10.3 X-lineaarne sissekastemoodul (LDU X)
Toote nr 00117011-xx lineaarne sissekastemoodul räbusti / LDU-X jaoks
Toote nr Sissekasteplaate vt lõigust 3.10.3.4
, lk 178
3

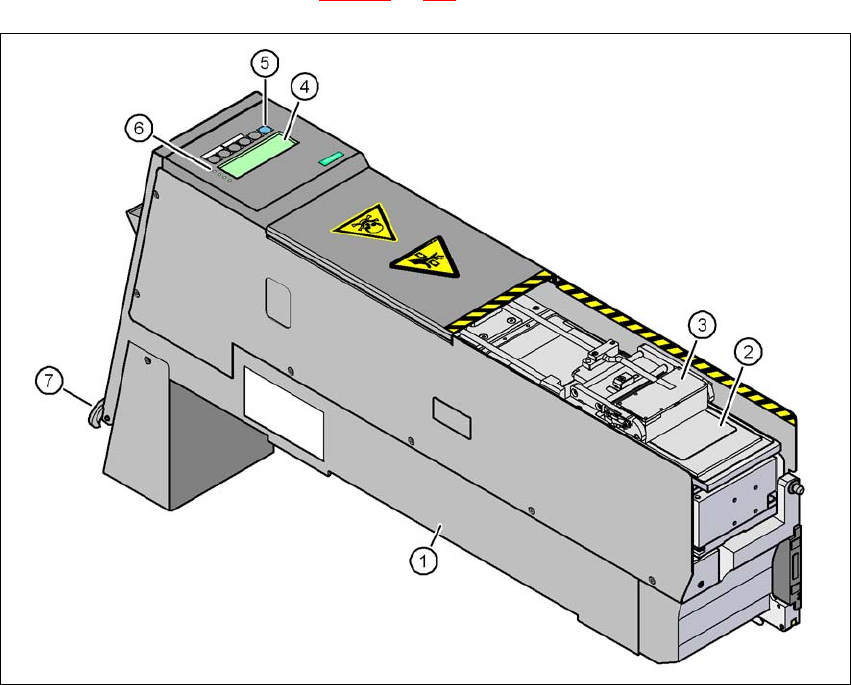

Joon. 3.10 - 13 Lineaarne sissekastemoodul (LDU X)
(1) LDU X
(2) Sissekasteplaat
(3) Räbustianum
(4) Näidupaneel (4 rida, igas reas 20 tähemärki)
(5) Käsitsemispaneel 6 membraannupuga
(6) olekunäidu valgusdiood
(7) AVARIISEISKAMISNUPP
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.10 X sööturmoodulid SIPLACE SX1/SX2/DX1/DX2 jaoks
177
3.10.3.1 Kirjeldus
Linear Dipping Unit X (lineaarne sissekastemoodul X, pos 1 jn 3.10 - 13) leiab kasutust Flip-kiipide
ja CSP-komponentide räbustiga katmisel. Räbustianum (pos 3 jn 3.10 - 13
) liigub lineaarselt üle
sissekasteplaadi (pos 2 jn 3.10 - 13
) ja kannab räbusti eelnevalt kindlaksmääratud kihipaksuses
sissekasteplaadi süvendisse. Parameetrid komponendi räbustiga katmiseks on antud ette SI-
PLACE Pro-s. Pärast komponendi katmist asendatakse räbustikiht uuega. Selline järjestus tagab
komponentide ühtlased töötlustingimused.
Näiduväljal (pos 4 jn 3.10 - 13
, lk 176) kuvatakse üksikute tegevuste menüüd tööparameetrid. Kä-
sitsemispaneeli nuppudega (pos 5 jn 3.10 - 13
, lk 176) saab valida menüüsid, redigeerida ja sal-
vestada parameetreid. Näiduväljal asuvad 4 valgusdioodi (pos 6 jn 3.10 - 13
, lk 176)
signaliseerivad LDU-X olekut. AVARIISEISKAMISNUPP (pos 7 jn 3.10 - 13
, lk 176) lülitab LDU-X
viivitamatult välja.
LDU-X sobib MultiStari ja TwinStari jaoks. Seda võetakse seadistuses arvesse kui sõltumatut söö-
turmoodulit. Mooduli häälestamine on võimalik SIPLACE X seeria komponendikärult ja DX lauda-
delt. Integreeritud soojendusfunktsioon võimaldab muuta räbusti viskoossust.
Testimiseesmärkidel saab LDU-X käitada väljaspool masinat X-sööturmooduli energia- ja andme-
liidese kaudu (vt lõiku 3.10.5
, lk 183).
3.10.3.2 Tehnilised andmed
Edasisi tehnilisi andmeid ja üksikasju leiate "SIPLACE LDU-X" kasutusjuhendist.
Võimalik paigaldada järgmistele masinatele SIPLACE X4I, X4, X3, X2, SX1/SX2/SX4/
DX1/DX2
Hõivab 8mm asukohad komponendikärul
SIPLACE X seeria korral või DX laual.
9
Komponendi suurus maks. 55 x 55 mm, sõltuvalt ladumispea
tüübist
maks. 45 x 45 mm TwinStari puhul
Seatav räbustikihi paksus 15 - 260 μm
Kihipaksuse tolerants ± 5 μm ... ± 10 µm
Räbusti pealekandmisaeg sissekasteplaadile > 3 s
Komponendi sissekasteaeg muudetav tarkvara abil
Räbusti Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018lv
etc.
Võimalikud kasutatavad ladumispead MultiStar, SpeedStar, TwinStar
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
3.10 X sööturmoodulid SIPLACE SX1/SX2/DX1/DX2 jaoks Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
178
3.10.3.3 Piirangud
– LDU-X tuleb seadistamisel käsitsi varustusse üle võtta.
– LDU-X tohib seadistada ainult radadele 7 – 26.
– Igale komponendikärule tohib panna ainult ühe LDU-X.
– Lineaarsöötureid ei tohi LDU-X kõrvale panna.
– MTC või WPC ja LDU-X tohib seadistada ainult ühe portaaliga ladumistsooni varustusse.
– Portaal saab haarata ainult ühelt LDU-X, kuigi see on võimeline haarama kahest ladu-
mistsoonist.
3.10.3.4 Sissekasteplaadid määratud räbustikihi paksuse saamiseks
Sissekasteplaadi sügavus Toote nr
30 μm 00117023-xx
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 µm 00117030-xx
110 µm 00117038-xx
120 µm 00117031-xx
130 µm 00117039-xx
170 µm 00117054-xx
210 µm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 µm 00117037-xx
280 μm 00117034-xx
300 μm 00117041-xx
320 µm 00117035-xx
360 μm 00117036-xx
400 μm 00117040-xx
