1 Sissejuhatus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
1.2 SIPLACE DX1/DX2 Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
18
1.2 SIPLACE DX1/DX2
1

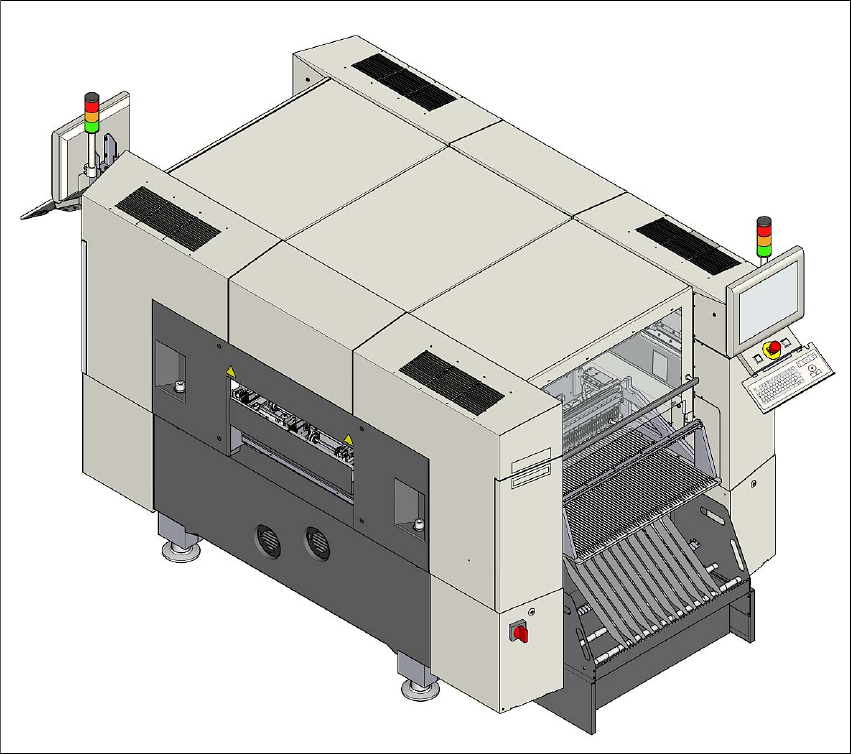

Joon. 1.2 - 1 Ladumismasin SIPLACE DX1/DX2
SIPLACE'i ladumismasinate DX1 ja DX2 peamised erinevused on järgmised:
– suur täpsus,
– Nutikas ladumise optimeerimine,
– Nutikad konfiguratsiooni strateegiad ja
– laiaulatuslik komponendisortiment alates 01005-komponentidest kuni mõõtmeteni
110 x 10 mm².
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 1 Sissejuhatus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 1.2 SIPLACE DX1/DX2
19
Ladumisel on võimalik komponentide käsitluseks kasutada kahte ladumisviisi:
– Collect&Place ning
– Pick&Place
Ladumismasinal SIPLACE DX1 on üks portaal, ladumismasinal SIPLACE DX2 on aga kaks por-
taali. Ladumispeade konfiguratsioonide ülevaate leiate lõigust 1.1.1
lk 17.
Neid saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltumatult
X- ja Y-suunas nihutada.
Ladumismasin DX1/DX2 võimaldab kasutada ühte SIPLACE-i konveierit.
DX-i laua korral saab komponentide etteandmiseks kasutada kahte asukohta. Neid on võimalik
konfigureerida kokku kuni 60 rajaga.
Alternatiivina on võimalik ühendada mõlema asukoha külge Waffle Pack Changer (WPC5 või
WPC6). Kui ühte asukohta on pandud WPC5/WPC6, tuleb teise asukohta konfigureerida 30-raja-
line DX-laud.
1 Sissejuhatus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
1.2 SIPLACE DX1/DX2 Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
20
1.2.1 Ladumispeade konfiguratsiooni ülevaade
1
Masin Ladumispea Standardkaamerad Suvandid
SIPLACE
DX1
C&P20 Komponendikaamera, tüüp
23
– puudub
C&P12 Komponendikaamera, tüüp
28
– Komponendikaamera, tüüp 30
TH Komponendikaamera, tüüp
33
– Statsionaarne kaamera, tüüp 25
(ainult asukohas 1)
– Statsionaarne kaamera, tüüp 36
SIPLACE
DX2
C&P20 / C&P20 Komponendikaamera, tüüp
23
– puudub
C&P20/C&P12
Komponendikaamera, tüüp
23
Komponendikaamera, tüüp
28
– puudub
– Komponendikaamera, tüüp 30
C&P12/C&P12
Komponendikaamera, tüüp
28
– Komponendikaamera, tüüp 30
Paks pead / C&P12
Statsionaarne kaamera, tüüp
33
Komponendikaamera, tüüp
28
– Kaks pead
– Statsionaarne kaamera, tüüp
25 (ainult asukohas 1)
– Statsionaarne kaamera, tüüp
36
– C&P12
– Komponendikaamera, tüüp
30
