3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3.11 SIPLACE SX1/SX2 komponendikäru Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 190 3.1 1.5 Komponendikäru mõõtmed 3 Joon. 3.1 1 - 5 Kom…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.11 SIPLACE SX1/SX2 komponendikäru
189
3.11.4 Koordinaatmärgid komponendikärul
3
Joon. 3.11 - 4 Koordinaatmärgid komponendikärul
(1) Koordinaatmärgid komponendikärul
Pärast SIPLACE komponendikäru sidestamist hakkab masin komponendikäru koordinaatmärke
mõõtma.
Komponentide puhul, mille servapikkus on väiksem kui 0,5 mm, samuti 0402-komponentide ja
väiksemate puhul määratakse enne esimese komponendi haaramist linditaskuga kindlaks kom-
ponendi asend.
(1)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
3.11 SIPLACE SX1/SX2 komponendikäru Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
190
3.11.5 Komponendikäru mõõtmed
3
Joon. 3.11 - 5 Komponendikäru mõõtmed, SIPLACE SX1/SX2, kõik mõõtmed millimeetrites
(1) Pikkus = 760 mm
(2) Laius = 864 mm
(3) Kõrgus (sõltub kõrguseseadistusest
– 900 mm puhul = 934 mm
– 930 mm puhul = 964 mm
– 950 mm puhul = 984 mm
(4) Lahtipööratud käepidemete vahekaugus = 476 mm
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 3.11 SIPLACE SX1/SX2 komponendikäru
191
3.11.6 SIPLACE SX1/SX2 komponendilaud
Sööturmoodulid asetatakse nende eesmiste liugjuhikutega sisestusabimehhanismi peale. Sisse-
lükkamisel libiseb sööturmoodul oma juhikutega juhikuprofiilil kuni piirdeliistuni. X-sööturmooduli
"eesmine" tsentreerimistihvt läheb piirdeliistul olevasse tsentreerimisavasse. Samaaegselt fiksee-
rub komponendilaua lukustusriiv sööturmooduli lukustusrulli sisse. Sööturmooduli ülaküljel asuv
"tagumine" tsentreerimistihvt läheb tsentreerimisliistu väljalõikesse.
3

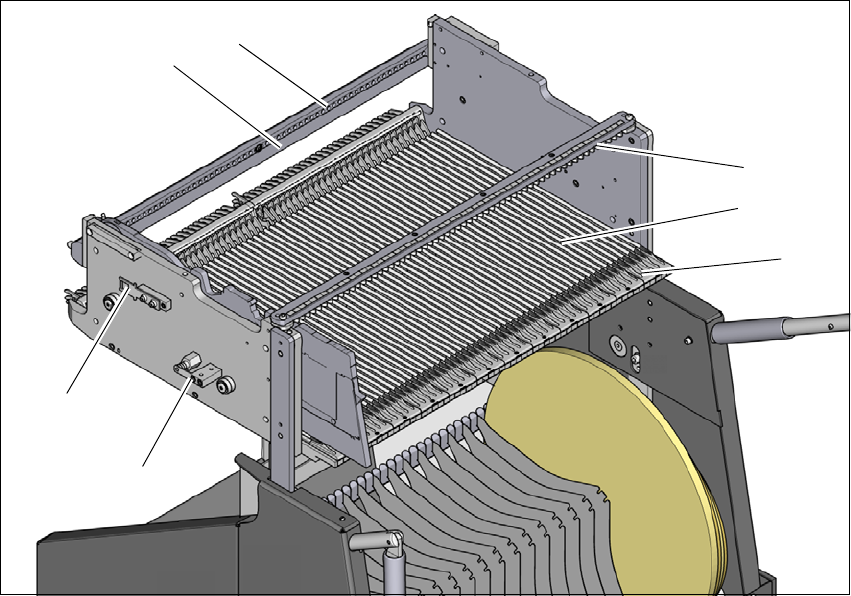

Joon. 3.11 - 6 Komponendilaud, tagantvaade
(1) Sisestusabinõu
(2) Juhikuprofiil (-profiil)
(3) Tsentreerimisliist X-sööturmoodulite "tagumise" tsentreerimistihvti hoidmiseks
(4) Seiskamisvarras
(5) Tsentreerimisavad
(6) Kontakt AVARIISEISKAMISAHELA ohutuslüliti lülitamiseks
(7) Lukk
(1)
(2)
(3)
(4)
(5)
(6)
(7)
