3.12 DX laud SIPLACE'i mudelil DX1/DX2

SIPLACE'i masinatel DX1/DX2 on kaks DX lauda, kumbki 60 rajaga. Kui ühte asukohta on pandud

WPC5/WPC6, tuleb teise asukohta paigaldada 30-rajaline DX-laud. Sööturite käsitsemine nende

DX-laudade puhul on põhimõtteliselt sama mis SIPLACE SX1/SX2 puhul.

Joon. 3.12 - 1 DX laua asukoht, SIPLACE DX1/DX2

(1) Asukoht 1

(2) Asukoht 2

(T) Trükkplaatide liikumissuund

Sööturmoodulid saab asetada paarituarvulistele radadele. Energiaallika ja masina andmeliide-

sega on ühendatud ainult need rajad ning seega saab kõiki 60 8 mm radu kasutada 30 2x8mm X

sööturmoodulite korral.

(1)

(2)

3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

3.12 DX laud SIPLACE'i mudelil DX1/DX2 Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

198

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.1 Transportimine ja tarnimiskonfiguratsioon

199

4 Ülesseadmine ja käikuvõtmine

4.1 Transportimine ja tarnimiskonfiguratsioon

4.1.1 Transpordipakend

SIPLACE SX1/SX2 4

Euroopasiseselt tarnitakse masin ja komponendikäru kilesse mähituna kahel puidust kaubaalusel.

Väljapoole Euroopat tarnitakse masin ja komponendikäru puitkastis.

SIPLACE DX1/DX2 4

Euroopas tarnitakse masin puitalustele asetatuna ja kilesse mähituna. Väljaspool Euroopat tarni-

tav masin on pakitud puitkasti. Lindikonteiner ja lindijääkide konteiner on pakitud ja tarnitakse

koos muu lisavarustusega.

4.1.1.1 Transpordipakendi mõõtmed

Kaubaaluste ja puitkastide mõõtmed on esitatud allolevas tabelis.

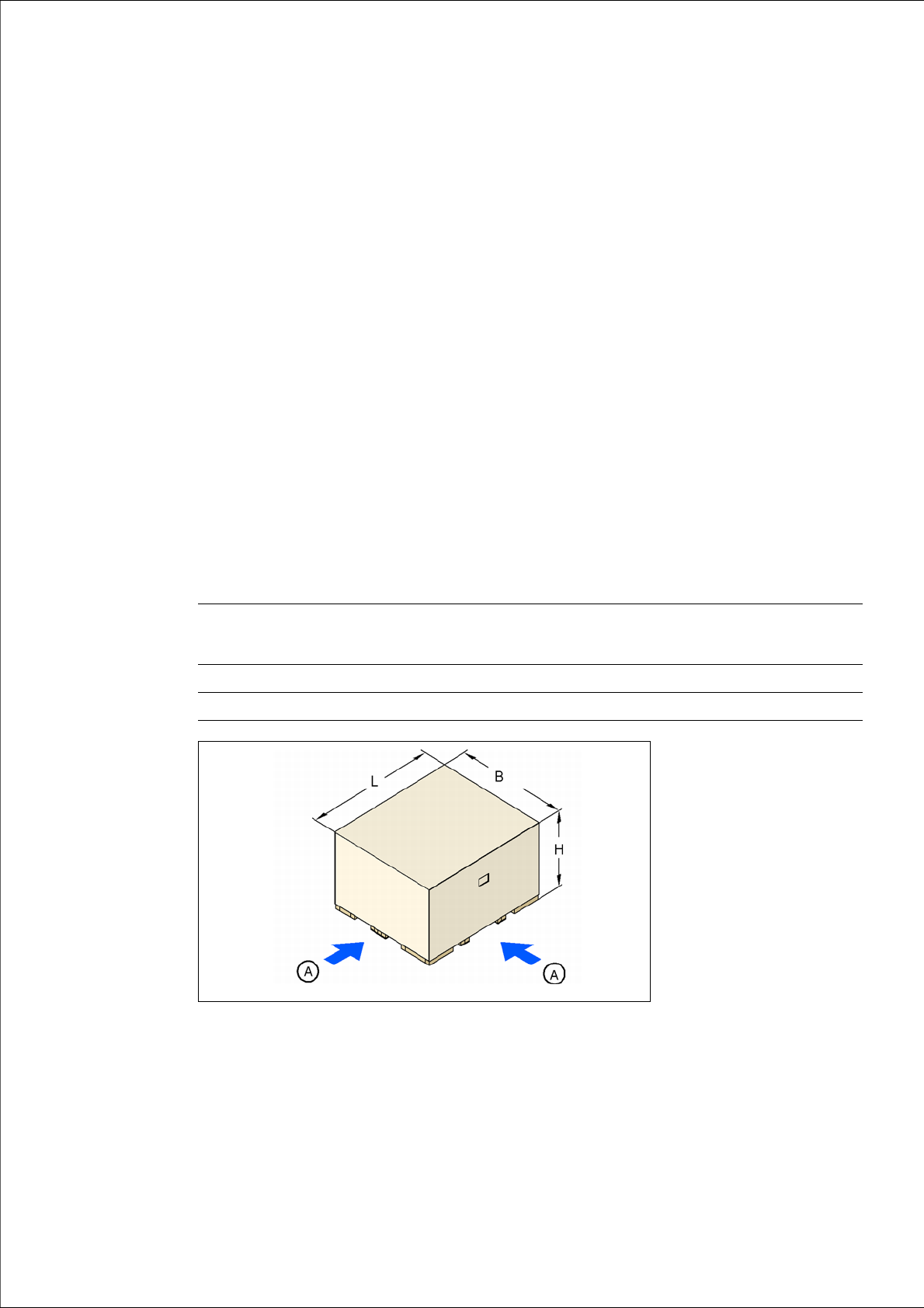

Joon. 4.1 - 1 Transpordikast - mõõtmed millimeetrites

(A) Kahveltõstuki toetuspunktid

Masin (p x l x k) Komponendikäru 60

(P x L x K)

Komponendikäru 30

(P x L x K)

Kaubaalus 2630 x 1840 mm 2060 x 1350 mm 1700 x 1180 mm

Puitkast 2630 x 1840 x 1880 mm 2060 x 1350 x 1300 mm 1700 x 1200 x 1330 mm
