Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.2 Infrastruktuur masina paigalduskohas 213 4 Klemmipaneel Pinge 1U1 415 V~ 1V1 415 V~ 1W1…

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

212

4.2.3.5 Ühenduste kontrollimine kolmefaasilise transformaatori T1 primaarpoolel

Kolmefaasilise transformaatori primaarpool peab olema vastava toitepinge jaoks konfigureeritud.

 Kontrollige seepärast klemmipaneelilt (1) üle ja tehke kindlaks, et kolmefaasilise transformaa-

tori (kaabel pos 2 ) primaarkülg on õigesti vastava toitepinge külge ühendatud.

Joon. 4.2 - 4 Klemmipaneel kolmefaasilise transformaatori T1 primaarpoole jaoks

(1) Klemmipaneel kolmefaasilise transformaatori T1 primaarühenduste jaoks

(2) Kaitse F5; 16A , karakteristika C; AC/DC-muunduri ja suvandi vaakumpump jaoks

(3) Kaitse F4; 25A , karakteristika C; lõikuri ja trükkplaadikonveieri jaoks

(4) Kaitse F3; 25A , karakteristika C; portaalitelgedele (250 V-) ja tööpeatelgedele (150 V-)

(5) Paigalduskoht suvandi vaakumpump elektriseadmestikule

(6) Kolmefaasiline transformaator

JUHIS 4

Põhja-Jaapani (3 x 200 V~) elektrivarustusvõrk ja USA (

3 x 208 V~) elektrivarustusvõrk ühendatakse klemmide 3 x 204 V~ külge.

Alljärgnevas ülevaates on esitatud kolmefaasilise transformaatori primaarpingete ühendusvõima-

lused.

(1)

(2)

(3)

(4)

(6)

(5)

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.2 Infrastruktuur masina paigalduskohas

213

Klemmipaneel Pinge

1U1 415 V~

1V1 415 V~

1W1 415 V~

3U3 400 V~

3V3 400 V~

3W3 400 V~

4U4 380 V~

4V4 380 V~

4W4 380 V~

5U5 230 V~

5V5 230 V~

5W5 230 V~

6U6 220 V~

6V6 220 V~

6W6 220 V~

7U7 204 V~

7V7 204 V~

7W7 204 V~

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

214

4.2.3.6 Sisselülitusvoolu piirdesildade kontrollimine

Transformaatori (A1) sisselülitusvoolu piiraja ühendatakse samal viisil kõikide toitepingete külge.

Pistikud peavad olema kõik asendis input voltage 230V sisse pistetud.

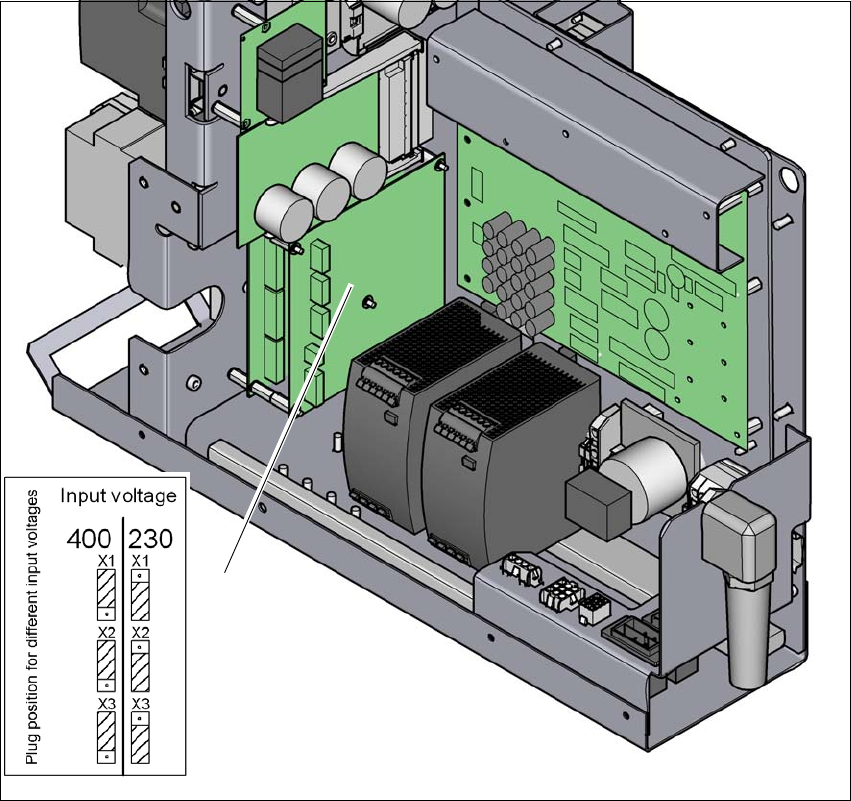

Joon. 4.2 - 5 Sisselülitusvoolu piiraja plaadi ja klemmide asukoht

(1) Transformaatori sisselülitusvoolu piiraja (A1)

(2) Konfigureerimisskeem

 Kontrollige transformaatori sisselülitusvoolu piiraja pistikute kaetus üle. Pistik peab olema

kõigi võrgupingete jaoks asendis Input Voltage 230V sisse pistetud.

(1)

(2)
