1.3.1 SIPLACE tööpõhimõte

Ladumispead võtavad komponente (fikseeritud) etteandemoodulitest komponendikärudelt, DX

laualt või vahvelvaheti kandikulelt ja asetavad need ooteasendis olevatele plaatidele.

Ladumismasinal SIPLACE SX1/SX2 on üks ladumisala ja üks või kaks konveierit. Kaksikkonveieri

puhul saab laduda samaaegselt kahte trükkplaati.

Ladumismasinal SIPLACE DX1/DX2 on üks ladumisala ja üks konveier.

"Paigalseisva komponentidega varustamise" ja "paigalseisva trükkplaadi" põhimõte, mis on en-

nast teiste SIPLACE masinate puhul tõestanud, pakub tervet rida otsustavaid eeliseid:

– Komponentide juurdelisamine või rihmade pleissimine ei põhjusta seisakuaegu.

– Vibratsioonivaba komponendisöötur võimaldab ka kõige väiksemate komponentide (nt

01005) kindlat haaramist.

– Ladumisprotsessis välditakse liikumatu trükkplaadi korral komponentide libisemist.

– Ladumispeade ja imiotsakute vahetusmehhanismide üheaegne kasutamine tagab iga ladu-

misprotsessi korral imiotsakute optimaalse konfiguratsiooni, minimeerides sellega liikumis-

teede pikkusi ja optimeerides ladumisjärjekorda.

SIPLACE'i masinate suur tootlikkus põhineb paindlikkusel, tõhususel ja häälestuskindlusel.

Minimaalsed seisakuajad suurendavad masina kasulikku tööaega ja aitavad tõsta tootlikkust.

1 Sissejuhatus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

1.3 Masina kirjeldus Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

1.3.2 Masina seerianumber

Masina seerianumber on kirjas masina raami sees, kohas 1.

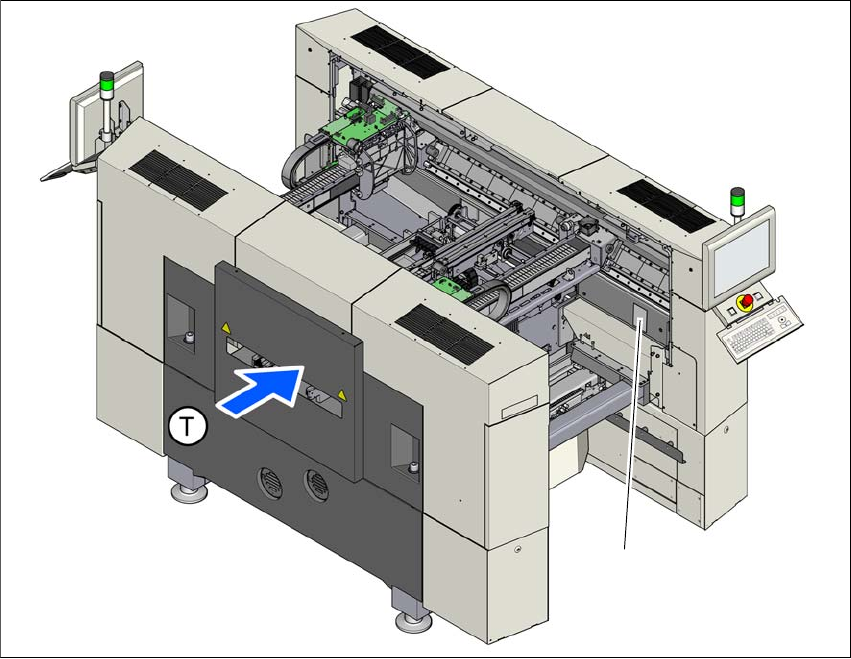

Joon. 1.3 - 1 Seerianumbriga tüübisildi asukoht (masina SX1/SX2 näitel)

(T) Liikumissuund

(1) Tüübisilt

(1)

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 1 Sissejuhatus

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 1.3 Masina kirjeldus

1.3.3 EÜ vastavusdeklaratsioon

Allpool kirjeldatud toode/seade

Toode: ladumismasin

Tüüp: SIPLACE SX1 SIPLACE SX2

Toote nr: 00519800 00519850 1

Toode: ladumismasin

Tüüp: SIPLACE DX1 SIPLACE DX2

toote nr: 00120600 00120610 1

tootjalt

ASM Assembly Systems GmbH&Co.KG

Rupert-Mayer-Str. 44

81379 München 1

vastab EÜ vastavusdeklaratsioonis loetletud eeskirjadele ja normidele.

1.3.4 Sihtotstarbekohane kasutamine

Seadet on lubatud kasutada ainult asjakohastes kataloogides ja tehnilistes kirjeldustes määratle-

tud rakendusteks, s.t SMD komponentide ladumiseks ning ühendada ainult ASM Assembly Sys-

tems GmbH & Co poolt soovitatud või tunnustatud muude tootjate seadmete ja komponentidega.

. Igasugune muu või sellest ulatuslikum kasutamine kehtib kui mitte sihtotstarbekohane.

Ebaõige kasutuse korral ei vastuta ASM Assembly Systems GmbH & Co. KG võimalike tekkinud

kahjude eest ega garanteeri komponentide laitmatut ning funktsionaalset talitlust.

Sihtotstarbekohane kasutamine hõlmab ka kõigi kasutusjuhendis esitatud juhiste järgimist.

Toote laitmatu ja usaldusväärse talitlemise eelduseks on selle asjakohane transportimine, asjako-

hane ladustamine, ülespanek ning montaaž, samuti hoolikas käsitsemine ja korrashoid.

1.3.5 Mitte sihtotstarbekohane kasutamine

Toote mitte sihtotstarbekohane kasutamine võib olla eluohtlik, põhjustada kehavigastusi ja teki-

tada materiaalseid kahjusid. Seetõttu on mitte sihtotstarbekohane kasutamine rangelt keelatud.

Ebaõige kasutuse korral ei vastuta ASM Assembly Systems GmbH & Co. KG võimalike tekkinud

kahjude eest ega garanteeri komponentide laitmatut ning funktsionaalset talitlust.
