4 Ülesseadmine ja käikuvõtmine Ka sutusjuhend SIPLACE SX1/SX2/DX1/DX2 4.3 Masina ülesseadmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 224 4.3.7 Masinajalgade ja trükkplaadikonvei eri stat sionaarsete …

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.3 Masina ülesseadmine

223

 Selleks et kõrguse saaks kinnitusse (4) kergelt sisse lükata, määrige kõrguse adapterit kinni-

tuspiirkonnas määrdega Topas NCA 52.

 Paigaldage trükkplaadikonveieri nõutava kõrguse saavutamiseks sobiv kõrguse adapter.

 Lükake kõrguse adapter kinnitusse nii, et soon jookseb üle lukustuskruvi (2).

 Tõmmake lukustuskruvi (2) kergelt kinni.

 Tõmmake kinnituskruvi (5) kergelt kinni nii, et kõrguse adapter jääb võimalikult lõtkuvabalt Z-

suunas liikuvaks.

 Monteerige ülejäänud 3 kõrguse adapterit samal viisil.

 Nüüd laske masinat ettevaatlikult kahveltõstukiga alla, kuni selle kõrguse adapterid puuduta-

vad korraga põrandapinda. Paigalduskohas peab alati viibima teine töötaja, kelle ülesandeks

on jälgida, et masin jääks allalaskmisel stabiilseks. Vajaduse korral tuleb kõrguse adapterite

kinnitusi veidi vabastada.

 Kasutage SW 20 silmusvõtit iga kõrguse adapteri reguleerimiseks seadekruvi abil, et saavu-

tada asjakohane konveieri kõrgus.

 Joondage masin X- ja Y-suunas masinavesiloodiga välja.

JUHIS 4

Kirjelduse masina X- ja Y-suunas väljajoondamiseks leiate lõigust 4.3.9, lk 228.

 Tõmmake kinnituskruvi pingutusmomendiga 130 Nm kinni.

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

4.3 Masina ülesseadmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

224

4.3.7 Masinajalgade ja trükkplaadikonveieri statsionaarsete servade vahekaugu-

sed

4.3.7.1 Masinajalgade vahekaugused trükkplaatide üksikkonveieri puhul

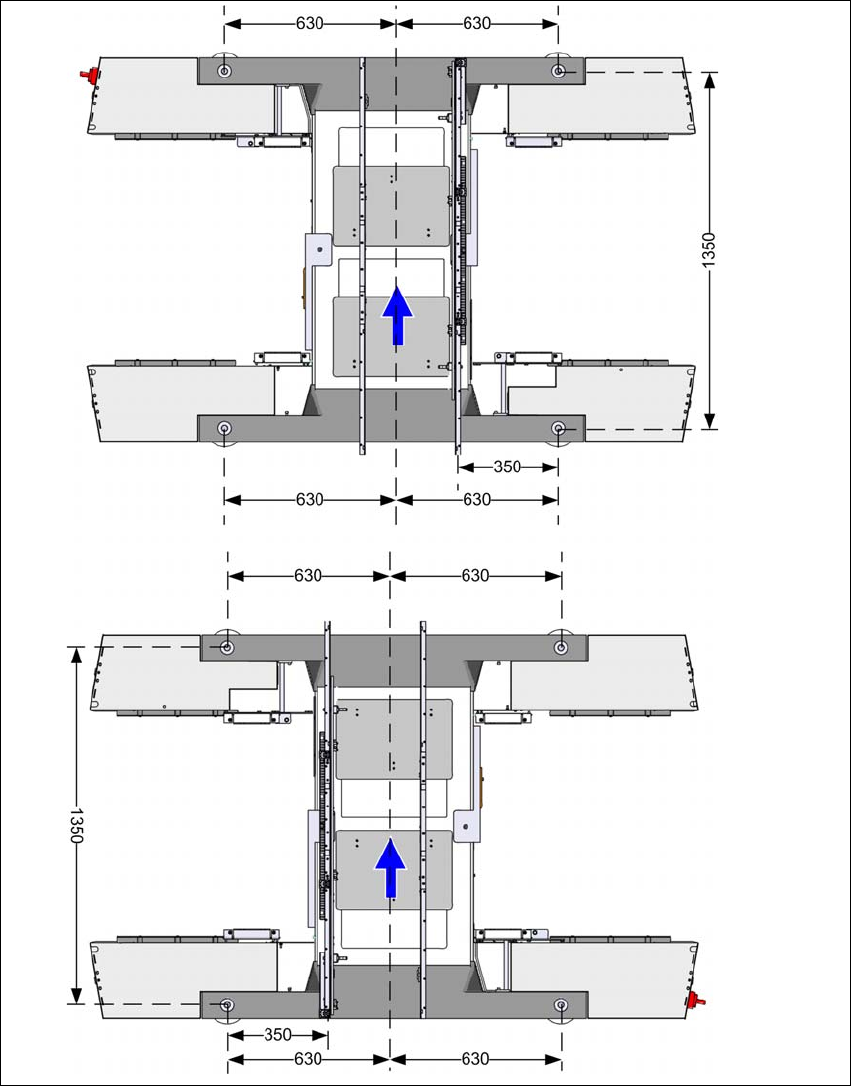

Joon. 4.3 - 5 Masinajalgade vahekaugused trükkplaatide üksikkonveieri puhul millimeetrites

Liikumatu konveieri-

külg paremal

Liikumatu konveieri-

külg vasakul

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.3 Masina ülesseadmine

225

4.3.7.2 Masina jala kaugus trükkplaatide kaksikkonveierist (ainult SX1/SX2)

Joon. 4.3 - 6 Masinajalgade vahekaugused trükkplaatide kaksikkonveieri puhul millimeetrites

Liikumatu konveieri-

külg vasakul

Liikumatu konveieri-

külg paremal
