4 Ülesseadmine ja käikuvõtmine Ka sutusjuhend SIPLACE SX1/SX2/DX1/DX2 4.3 Masina ülesseadmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 226 4.3.7.3 Masina jalgade seadeulatus masin a ja WPC5/WPC6 jaoks …

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.3 Masina ülesseadmine

225

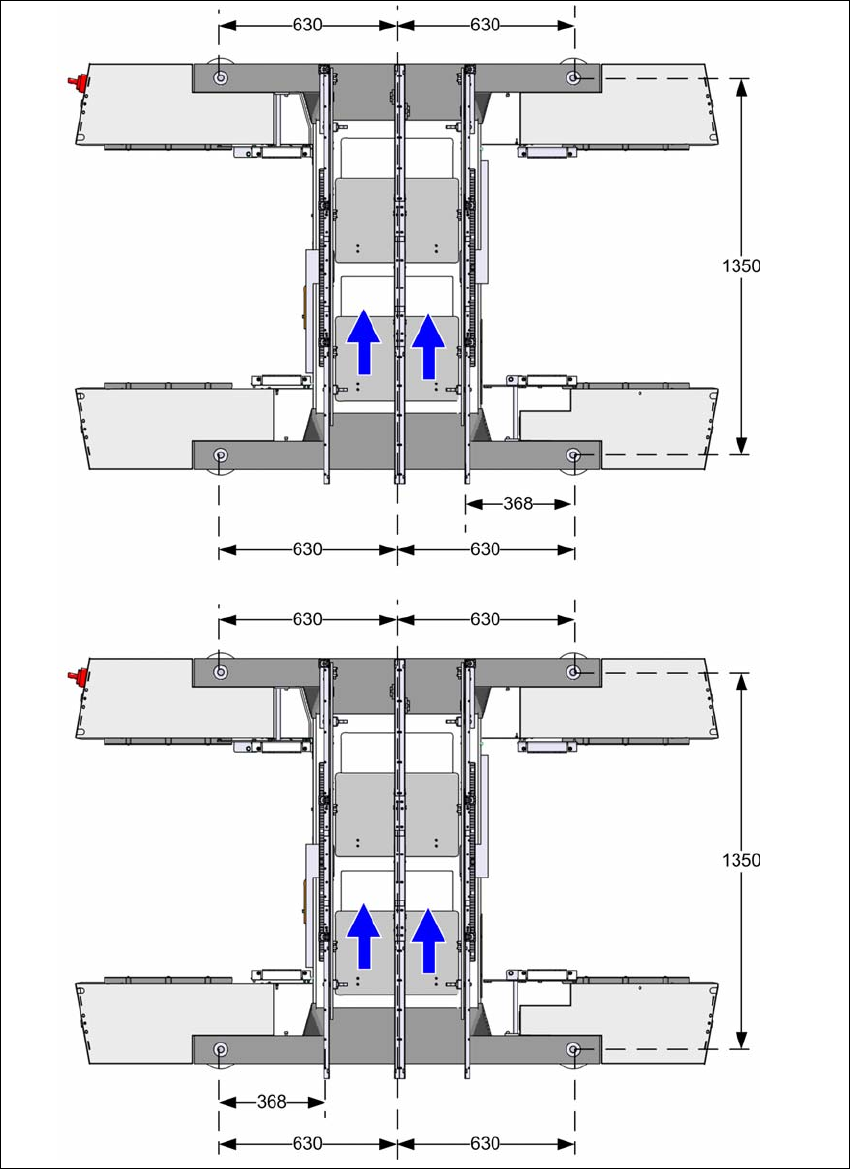

4.3.7.2 Masina jala kaugus trükkplaatide kaksikkonveierist (ainult SX1/SX2)

Joon. 4.3 - 6 Masinajalgade vahekaugused trükkplaatide kaksikkonveieri puhul millimeetrites

Liikumatu konveieri-

külg vasakul

Liikumatu konveieri-

külg paremal

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

4.3 Masina ülesseadmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

226

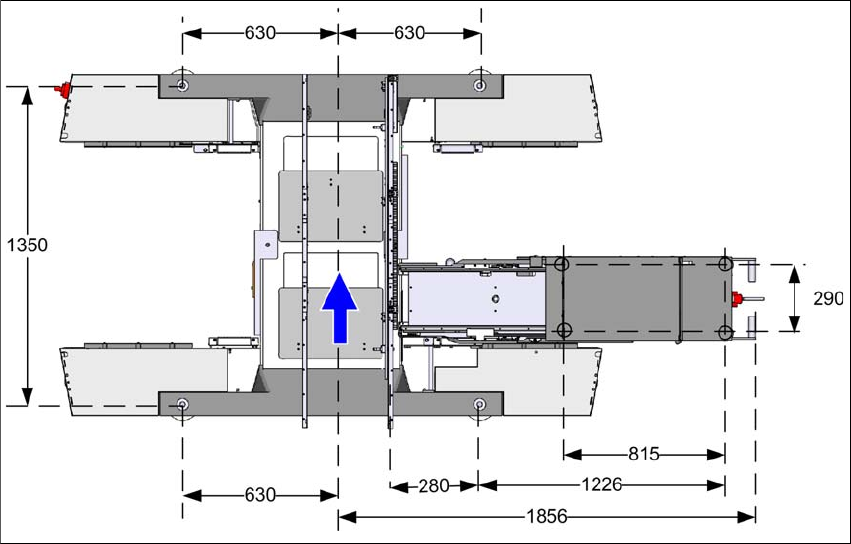

4.3.7.3 Masina jalgade seadeulatus masina ja WPC5/WPC6 jaoks

Joon. 4.3 - 7 Masina jalgade seadeulatus masina ja WPC5/WPC6 jaoks millimeetrites

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.3 Masina ülesseadmine

227

4.3.8 Masina integreerimine tootmisliini

 Järgige üldisi hoiatusjuhiseid lõigus 4.3.1, lk 215.

 Järgige hoiatusjuhiseid masina transportimise kohta lõigus 4.3.2, lk 216.

 Tööriistade ja abivahendite kohta leiate teavet lõigust 4.3.5, lk 219.

4.3.8.1 Masina väljajoondamine ja seadistamine tootmisliinil

 Tõstke masinat kahveltõstukiga üles, kuni masinajalad on koormusest vabastatud.

 Määrake kindlaks tootmisliini trükkplaadikonveieri kõrgus ja seadke toomisliin kuuskantkru-

viga ligikaudse kõrguse peale.

 Monteerige vajadusel vastava trükkplaadikõrguse masinajalad (vt 4.3.6 lk 220).

 Positsioneerige masin kahveltõstukiga tootmisliinil vabasse asukohta.

 Jälgige seejuures trükkplaadikonveierite sirget väljajoondust ja kontrollige vahekaugust eel-

neva masinani.

HOIATUS 4

Laske masin aeglaselt alla. Teine inimene peab vaatama masina alla ja jälgima, et masina-

jalad puudutaksid põrandat üheaegselt. Kui masinajalad põrkavad ühel küljel tugevasti vastu

põrandat, siis võivad jalakinnitused selle tagajärjel kahjustada saada.

 Joondage masin masinavesiloodi abil X- ja Y-suunas välja (vt 4.3.9 lk 228).

 Joondage trükkplaadikonveierid pikkade abitrükkplaatide abil välja. Paigutage masin selle

lõplikku asukohta. Pikka abitrükkplaati peab olema võimalik kindlalt ja kinni kiilumata mööda

trükkplaadikonveierit kõrvaloleva masina juurde lükata.

 Kontrollige masinavesiloodiga veelkord X- ja Y-suunalist väljajoondust ning korrigeerige va-

jaduselt masinajalgade kõrguseseadistust.

 Tõmmake masinajalgade kinnituskruvid pingutusmomendiga 130 Nm kinni.

 Lööge masinajalgade kandevõime kontrollimiseks haamriga vastu jalgu.

 Kontrollige masinavesiloodiga veelkord X- ja Y-suunalist väljajoondust.
