4.3.10 Transpordiklambrite eemaldamine

Transpordiklambrid on kinnitatud lineaarjuhikute külge. Kõigi portaalide X-teljed ja Y-teljed on

kahe transpordiklambriga kinnitatud.

 Eemaldage portaalitelgedelt kõik transpordiklambrid.

 Kui tekib vajadus SIPLACE masina transportimiseks, siis peavad olema transpordiklambrid

transportimise vältel kinnitatud.

4.3.11 Korrosioonivastase kaitsekatte eemaldamine juhikrööbastelt

Enne tarnimist kaetakse masinad korrosioonivastase kaitsekattega.

ETTEVAATUST! 4

– Seetõttu tuleb eemaldada korrosioonivastane kaitsekate kõigilt telgedelt ja laagritelt, kui ni-

hutate masina käikulaskmisel esimest korda selle telgi.

– Määrige kõiki telgi ja laagreid korrashoiujuhendis mainitud määrdega.

Kui korrosioonivastane määre seguneb teljelaagrite määrimiseks kasutatava määrdega, siis lühe-

neb tunduvalt laagrite ja juhikrööbaste tööiga.

ETTEVAATUST! 4

Ärge laske juhikrööbaste ja mõõteskaalade puhastamisel alkoholil juhikukelkudesse tungida.

Alkohol kahjustab juhikukelkudes olevat määret.

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega

233

4.4 Komponendikäru kohandamine trükkplaadikonveieri

kõrgusega

Komponendikäru saab lihtsalt ja kiiresti trükkplaatide järgmiste transpordikõrguste peale seada:

900 mm 4

930 mm (standardkõrgus) 4

950 mm (SMEMA kõrgus) 4

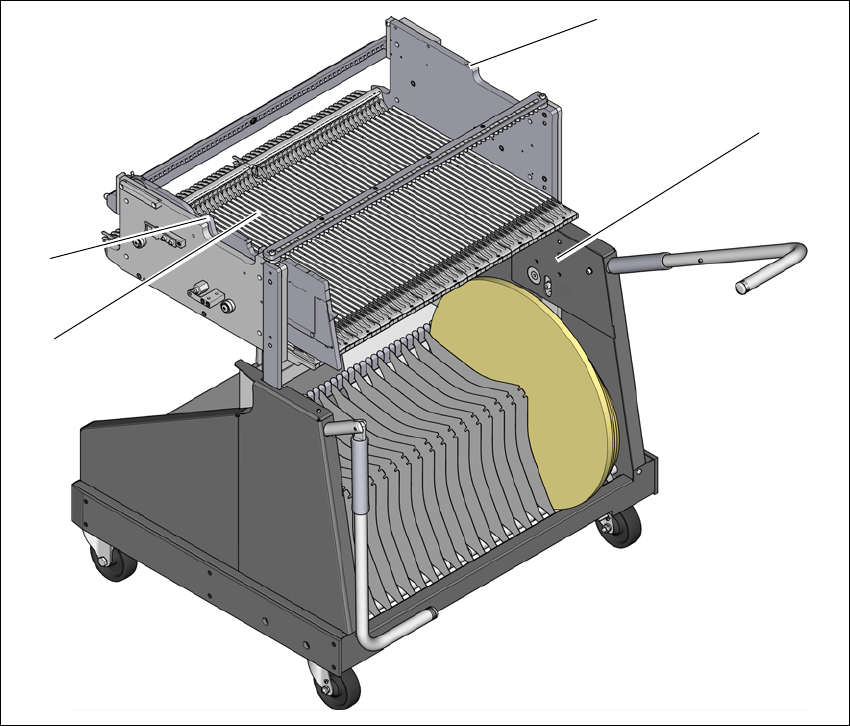

Joon. 4.4 - 1 Komponendikäru 60

(1) Avad transpordikõrgustele 900, 930 ja 950 mm.

(2) komponendilaud

(3) M8-avad montaažiseadme kinnitamiseks

(1)

(2)

(3)

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

234

4.4.1 Hoiatusjuhised

HOIATUS 4

Komponendikäru kõrgust on lubatud reguleerida ainult ASM tehnikutel ja vastava kvalifikatsioo-

niga töötajatel.

 Järgige alati asjakohaseid õnnetuste vältimise eeskirju.

 Kui soovite komponendilaua kõrgust ümber seada, siis eemaldage kõik sööturmoodulid kom-

ponendilaua küljest.

4.4.2 Tööriistad ja seadmed

Komponendikäru seadistamiseks on vaja järgmisi tööriistu ja varustust:

– Montaažiseade (toote nr 03015976-xx)

– Tõsteseade komponentide laua tõstmiseks, tõstevõime vähemalt 80 kg

4.4.3 Komponendikäru kõrguse muutmine

HOIATUS 4

 Eemaldage komponendilaua küljest kõik sööturmoodulid.

 Monteerige kõrguse seadmiseks montaažiseade komponendilaua külge. See takistab kom-

ponendilaua deformeerumist, kui lauda üles tõstetakse või alla lastakse.

 Kinnitage montaažiseade kahe sisekuuskantkruviga M8 x 50 komponendilaua külge. Kompo-

nendilaua 60 ja komponendilaua 30 jaoks on saadaval kaks erinevat ava.

 Riputage tõsteseadme konksud aasadesse.

 Vabastage kinnituskruvid ja tõstke komponendilaud soovitud asendisse.

 Paigaldage kinnituskruvid ja pingutage kinni.
