4 Ülesseadmine ja käikuvõtmine Ka sutusjuhend SIPLACE SX1/SX2/DX1/DX2 4.4 Komponendikäru kohandamine trükkplaadik onveieri kõrgusega Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 234 4.4.1 Hoiatusjuhised HO…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega
233
4.4 Komponendikäru kohandamine trükkplaadikonveieri
kõrgusega
Komponendikäru saab lihtsalt ja kiiresti trükkplaatide järgmiste transpordikõrguste peale seada:
900 mm 4
930 mm (standardkõrgus) 4
950 mm (SMEMA kõrgus) 4
4
Joon. 4.4 - 1 Komponendikäru 60
(1) Avad transpordikõrgustele 900, 930 ja 950 mm.
(2) komponendilaud
(3) M8-avad montaažiseadme kinnitamiseks
(1)
(2)
(3)
(3)
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
234
4.4.1 Hoiatusjuhised
HOIATUS 4
Komponendikäru kõrgust on lubatud reguleerida ainult ASM tehnikutel ja vastava kvalifikatsioo-
niga töötajatel.
Järgige alati asjakohaseid õnnetuste vältimise eeskirju.
Kui soovite komponendilaua kõrgust ümber seada, siis eemaldage kõik sööturmoodulid kom-
ponendilaua küljest.
4.4.2 Tööriistad ja seadmed
Komponendikäru seadistamiseks on vaja järgmisi tööriistu ja varustust:
– Montaažiseade (toote nr 03015976-xx)
– Tõsteseade komponentide laua tõstmiseks, tõstevõime vähemalt 80 kg
4.4.3 Komponendikäru kõrguse muutmine
HOIATUS 4
Eemaldage komponendilaua küljest kõik sööturmoodulid.
Monteerige kõrguse seadmiseks montaažiseade komponendilaua külge. See takistab kom-
ponendilaua deformeerumist, kui lauda üles tõstetakse või alla lastakse.
Kinnitage montaažiseade kahe sisekuuskantkruviga M8 x 50 komponendilaua külge. Kompo-
nendilaua 60 ja komponendilaua 30 jaoks on saadaval kaks erinevat ava.
Riputage tõsteseadme konksud aasadesse.
Vabastage kinnituskruvid ja tõstke komponendilaud soovitud asendisse.
Paigaldage kinnituskruvid ja pingutage kinni.
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 4.5 Lindijäätmekanali kohandamine komponendi kõrgusega
235
4.5 Lindijäätmekanali kohandamine komponendi kõrgu-
sega

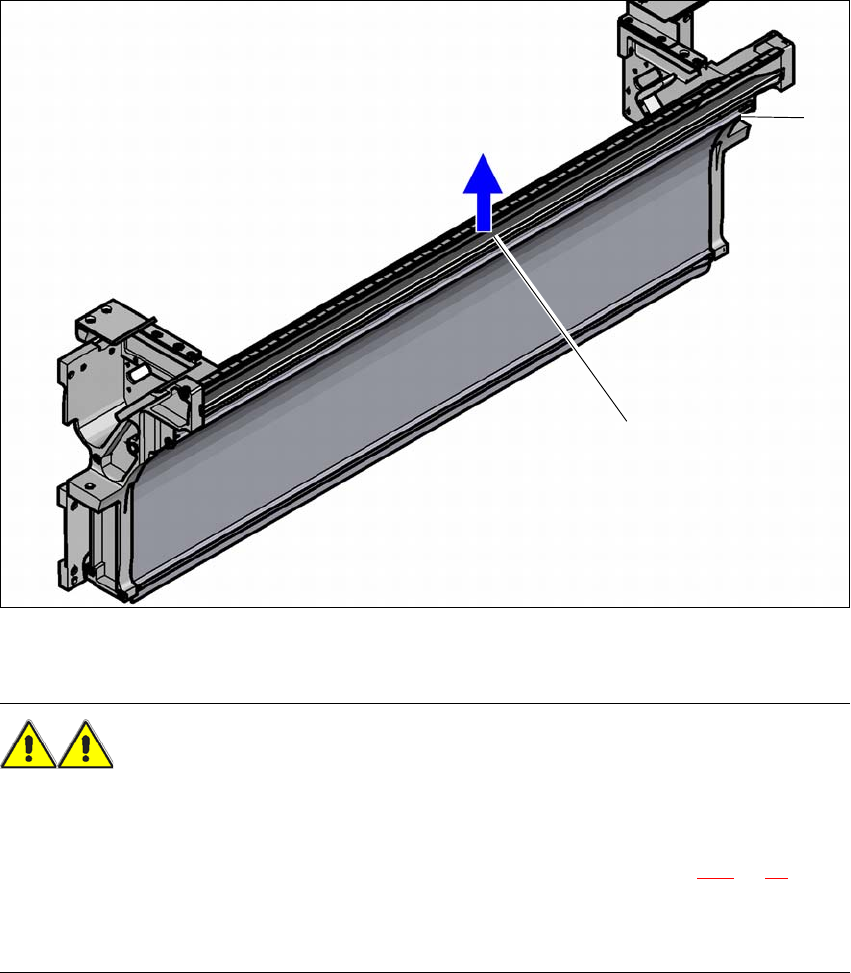

Kui kasutatakse sööturmooduleid, mis töötlevad linte taskukõrgusega > 12 mm, siis tuleb eemal-
dada eraldusplaat (1).
4
(1) eraldusplaat lintidele > 12 mm, eemaldatav
(2) Kinnituskruvid
HOIATUS 4
Eraldusplaadi eemaldamiseks lülitage masin pealülitist välja.
Ühendage lahti masina elektri- ja suruõhutoide.
Kindlustage masin volitamata taassisselülitamise nagu on kirjeldatud lõigus 2.11, lk 89.
Oodake kuni lindlõikuri töörõhk rõhk langeb 0 MPa peale.
Ärge pistke käsi lindijäätmekanalisse.
Vabastage kinnituskruvid.
Tõmmake eraldusplaat välja.
(1)
(2)
