00196466-04-BA-SX12-DX12_ET - 第245页
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine Alates tarkvaraversioonist SC.705.xx Välja ant ud 10/2011 ET 5.3 SIPLACE-liini sisselülitamine 245 5.3.3 Kasut ajate klassifit seerimine T eatud kindlaid funktsi…
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.3 SIPLACE-liini sisselülitamine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
244
5.3 SIPLACE-liini sisselülitamine
5.3.1 Programmi SIPLACE Pro Line Control GUI käivitamine
Käivitage liiniarvutis programm SIPLACE Pro Line Control GUI
Windowsi startmenüü kaudu:
Start --> Programs --> SIPLACE Pro --> LCGUI
või
Desktopil oleva ikooniga .
Sisestage kasutaja andmed.
Süsteem võtab nüüd ühendust SIPLACE Pro serveriga ja avab kasutajaliidese.
5.3.2 Mida tuleb enne jaamade sisselülitamist jälgida
ETTEVAATUST
Viige palun enne jaamade sisselülitamist läbi järgmised töösammud. 5
Kontrollige, kas jaamad on elektri- ja suruõhutoite külge ühendatud.
Teostage jaamadel visuaalne kontrollimine. Tehke kindlaks, et portaalide liikumispiirkonda-
des ei esine takistusi.
Tehke kindlaks, et kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.3 SIPLACE-liini sisselülitamine
245
5.3.3 Kasutajate klassifitseerimine
Teatud kindlaid funktsioone või menüüsid tohib tööle rakendada või ette kutsuda üksnes selleks
väljakoolitatud personal. Seejuures eristatakse järgmisi käsitsemistasandeid:
–Tootmine
– Laiendatud tootmine
– Teenindus (klient)
– Teenindus (SIPLACE)
Käsitsemistasandeid "Laiendatud tootmine" ja "Teenindus (klient)" on võimalik salasõnaga kaitsta.
Operaatoritase "Teenindus (SIPLACE)" on juba kaitstud salasõnaga.
Vt kasutajate klassifitseerimise kohta üksikasjalikku kirjeldust lõigust 5.1
, lk 237.
5.3.4 Jaama sisselülitamine ja jaamatarkvara kasutajaliidese käivitamine
ETTEVAATUST
Lülitage jaam sisse alles siis, kui SIPLACE Pro arvuti monitorile kuvatakse "Desktop", sest vas-
tasel juhul võivad tekkida kommunikatsiooniprobleemid. 5
Lülitage jaam pealülitist sisse.
Kontrollige pärast sisselülitamist, kas manomeetrid näitavad nõutavat töörõhku.
Laetakse jaamaarvuti tarkvara ja jaamatarkvara kuvab vaate "Tootmine" käsitsemistasandi
"Tootmine" jaoks (vt järgmist joonist).
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.3 SIPLACE-liini sisselülitamine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
246
5

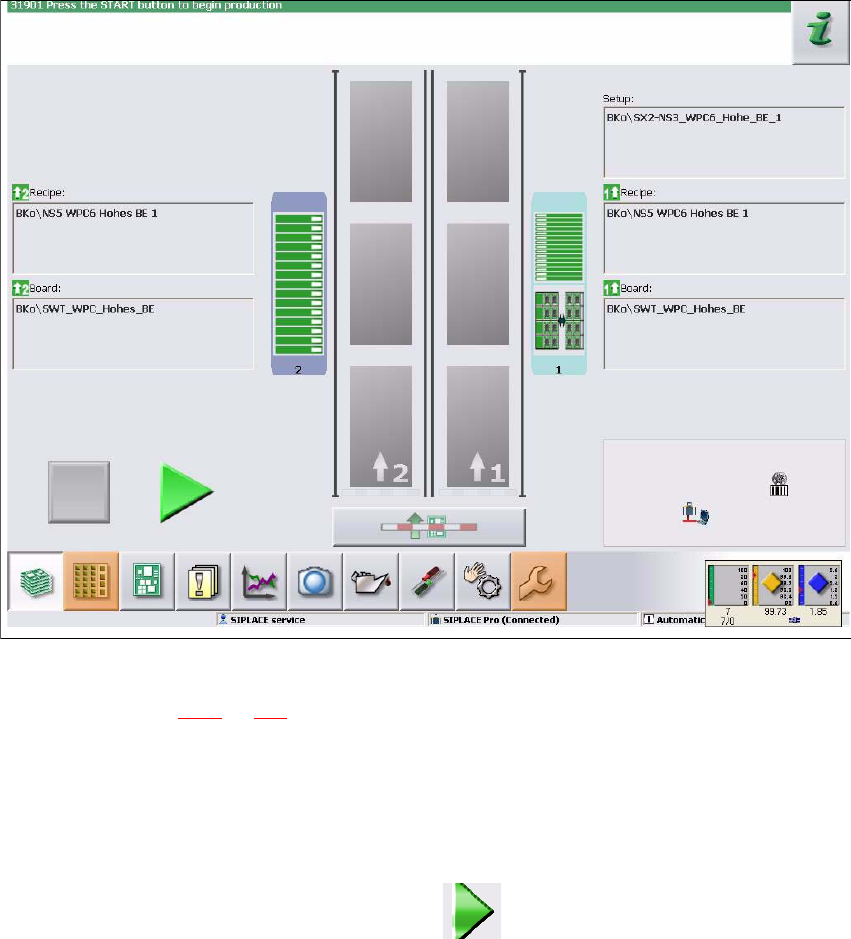

Joon. 5.3 - 1 Vaade "Tootmine" pärast jaamatarkvara laadimist (näites SIPLACEX4i)
Olekuväljal (vt lõiku 5.5.1, lk 251) näidatakse jaama aktuaalset seisundit ja tegevuste seisundit,
mida ta teostama peab.
Vajutage start-nuppu, kui näete juhist "Press Start button".
Start-nupud asuvad sisendiküljel, väljundiküljel ning jaama vasakul ja paremal küljel asuvatel
käsitsemispaneelidel.
Viiakse läbi referentseerimiskäik. Pärast referentseerimiskäigu teostamist on jaam töövalmis.
Kasutajaliidese tööpiirkonda kuvatakse ikoon (aktiveeritud).
