5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5.5 Kasutajaliides Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 250 5.5 Kasut ajaliides Kasutajaliides on jaotatud järgmisteks p iirkondadeks. Näi…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.4 SIPLACE-liini väljalülitamine
249
5.4 SIPLACE-liini väljalülitamine
ETTEVAATUST
Järgige enne liini väljalülitamist tingimata järgmist toimimisviisi. 5
5.4.1 Jaamade väljalülitamine
Toimige jaamade väljalülitamiseks järgmisel viisil:
Lõpetage kõik ladumisprotseduurid nii, et masinas pole enam ühtki trükkplaati.
Kontrollige, kas kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Kontrollige, kas ladumispeades on veel komponente ja eemaldage need vajadusel.
Sulgege jaamaarvuti tarkvara vaates
Seaded --> Masinaseaded --> Masina seiskamine...
Kui arvuti on seiskunud, siis lülitage jaam pealülitist välja.
5.4.2 SIPLACE Pro (Windows) seiskamine
Menüüs SIPLACE Pro valige Objekt --> Lõpeta.
Sulgege arvutis kõik programmid.
Valige Windowsi startmenüüs Sule arvuti.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.5 Kasutajaliides Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
250
5.5 Kasutajaliides
Kasutajaliides on jaotatud järgmisteks piirkondadeks.
Näitena on esitatud kasutajaliidese vaade "Tootmine" masinal SX.
Joon. 5.5 - 1 Kasutajaliidese komponendid vaates "Tootmine" (SIPLACE SX näitel)
Legend
(1) Olekuväli (oleku- ja veanäit)
(2) Töötluspiirkond / näidupiirkond
(3) Tööriistariba
(4) Informatsiooniriba
(5) Muudetud konfiguratsioonide ja täiendavate suvandite näit, nt ribakoodirežiim
(1)
(2)
(3)
(4)
(5)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.5 Kasutajaliides
251
5.5.1 Olekuväli
Olekuväljal näidatakse masina aktuaalset olekut, viimati tekkinud viga ning läbiviidavat tegevust.

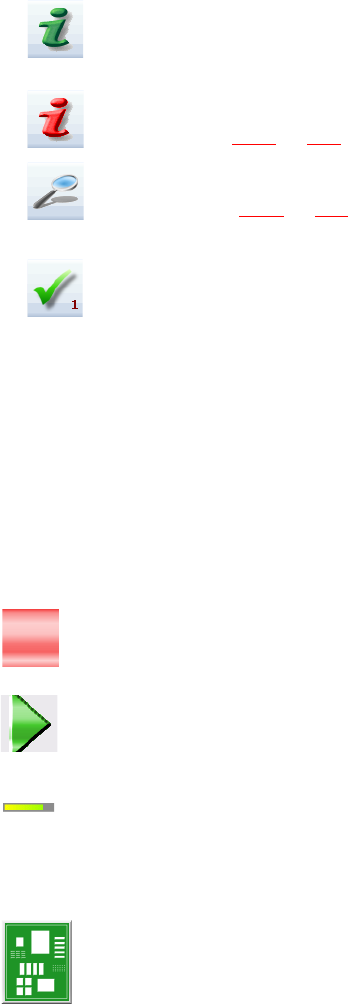

Olekuriba paremal küljel näidatakse olenevalt seisundist järgmisi ikoone:
(Roheline) Käivitab aktuaalse vaate kohta kontekstitundlik onlain-abi. Kirjeldatakse lühidalt kõiki
vaates olevaid juhtseadmeid.
(Punane) Käivitab abisüsteemi, mis näitab aktuaalse vea võimalikke põhjusi ning sobilikke lahen-
dusi (vt lõiku 5.6.1
, lk 258).
Avab dialoogiakna, mis näitab veaallikat, veateate teksti ja vea tekkimise kuupäeva ning kella-
aega (vt lõiku 5.6.1
, lk 258). Siin on võimalik samuti aktuaalse vea kohta abifunktsiooni ette kut-
suda.
Kustutab hetkel kuvatava vea olekuväljalt.
5.5.2 Näidu- ja töötluspiirkond
Selles piirkonnas kuvatakse nupud funktsioonide seadmiseks/kustutamiseks, üldine informat-
sioon trükkplaadi kohta, seaded, partiid ja muu informatsioon.
Protseduure või seisundeid (nt töötlemine, asukoht tühi jne.) kuvatakse animatsioonide ja erineva
värvusega tähistatud objektide abil.
Vaates "Tootmine" (põhivaade) näidatakse teatud kindlaid tööseisundeid (töötlemine, viga jne.).
Töötlemise peatamine. Aktuaalne töötluskäik peatatakse.
Töötlemise jätkamine. Käivitatakse või jätkatakse trükkplaatide ladumist.
Edenemisriba
Iga trükkplaadi puhul näidatakse, kui kaugele on ladumisprotsess jõudunud.
Trükkplaat töötlemises
Süsteem võtab trükkplaadi peale ja töötleb seda. Trükkplaadi ikoon kuvatakse tumerohelise nu-
puna.
