5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5.5 Kasutajaliides Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 256 5.5.5 Seaded V aade "Seaded" võimaldab muut a erinevaid kasutaja sea…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.5 Kasutajaliides
255
Avaneb järgnev vaade:
5
Joon. 5.5 - 4 Kasutajaliidese vaates "WPC" (SIPLACE SX näitel)
Legend
(1) Vertikaalne tööriistariba "WPC"
(2) Nupp "Üks tasand kõrgemale", et eelnevasse vaatesse tagasi pöörduda (siin: vaade "Söötu-
rid, komponendid ja imiotsakud", vt eelnevat joonist)
(3) Nupud vahetult teisele portaalile ümberlülitamiseks
(1)
(2)
(3)
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.5 Kasutajaliides Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
256
5.5.5 Seaded
Vaade "Seaded" võimaldab muuta erinevaid kasutajaseadeid, tarkvarasuvandeid ja masinasu-
vandeid.
Klõpsake "Seaded" peale tööriistaribal .
Paremal küljel näidatakse täiendavat tööriistariba. Alljärgnevas tabelis kirjeldatakse lühidalt
ikoone ja seadeid.

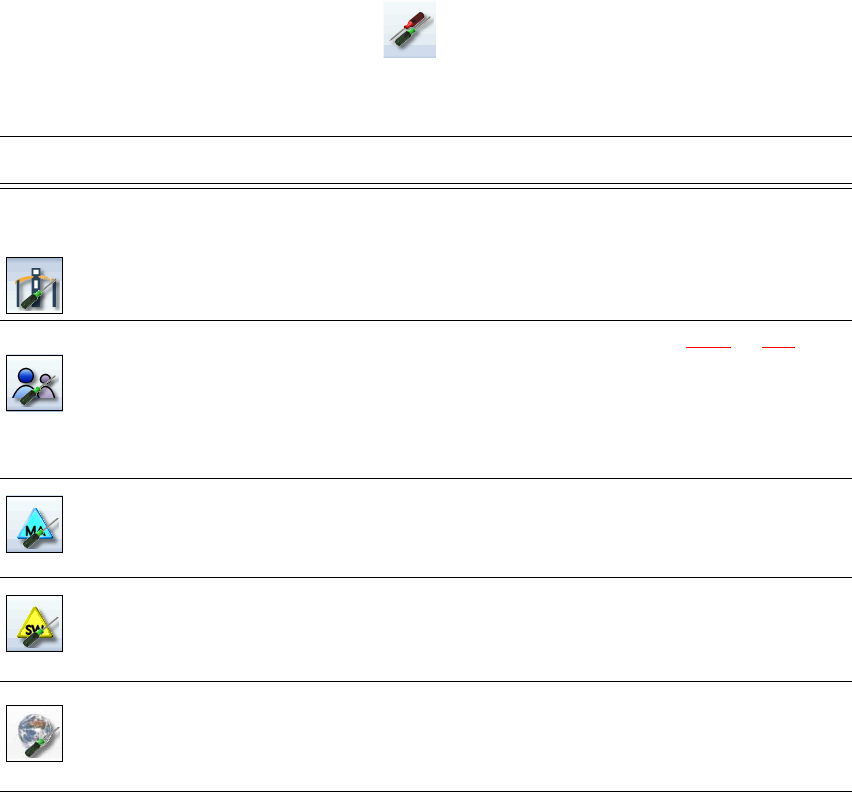

Ikoon Seaded Kirjeldus
Masinaseaded Ainult "Advanced production", "Service customer" või "Service
SIPLACE".
Võimaldab seada töörežiimi ja suvandeid (nt töösuvandeid).
Võimaldab masinat seisata
Võimaldab ümberlülitust operatsioonisüsteemile.
Kasutajaseaded Võimaldab seada käsitsemistasandeid (vt lõiku 5.3.3
, lk 245).
Võimaldab seada keelt. Vaikimisi saate valida inglise või saksa
keelt. Teiste keelte installeerimiseks on pandud kaasa vastav
keele-CD.
Edasisi suvandeid saab seada alates käsitsemistasandist "Laien-
datud tootmine".
Masinasuvandid Tasandil "Tootmine" pole võimalik suvandeid seada.
Masinasuvandite konfiguratsioon.
Tarkvarasuvan-
did
Ainult "Advanced production", "Service customer" või "Service
SIPLACE".
Võimaldab aktiveerida erinevaid testimisfunktsioone.
Ülevaade külge-
ühendatud eks-
ternsetest süs-
teemidest
Näitab kõiki külgeühendatud eksternseid süsteeme (nt OIS, Setu-
pCenter). Näitab ühenduste olekut ja külgeühendatud süsteemide
poolt kasutatud mälu või kustutab need.
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.6 Alarmiinfo ja onlain-abi
257
5.5.6 Rakendusorienteeritud käsitsemine värvikoodiga märgiste alusel
Ikoonid, nupud ja vaated võivad olla värviliselt esile tõstetud. Erinevate värvidega esiletõstmise
abil märkate kohe, millal nt osutub vajalikuks operaatoripoolne sekkumine või esineb hoiatusi.
Jaamatarkvara kasutab esiletõstmisel järgmisi värvikoode:
5
5.6 Alarmiinfo ja onlain-abi
Kui ladumismasina töötamise ajal esineb alarme, siis kuvatakse kasutajaliidese olekuväljal olev
alarmiteade punaselt. Ikoon Alarmiinfo muutub aktiivseks.
Esiletõstetud nupp tööriistaribal annab märku, et vaja on operaatoripoolset sekkumist.
Värvus Olek Tähendus
Punane Alarm Nõutav operaatori sekkumine.
Kättesaadav ainult vaates "Sööturid, komponendid ja imiotsa-
kud".
Oranž Hoiatus Operaatorile on juhis.
Operaatoripoolne kohene sekkumine pole aga vajalik.
Kättesaadav ainult vaates "Sööturid, komponendid ja imiotsa-
kud".
Roheline Töötluses Ikoon või nupp omab masina üle kontrolli ja olek on korras.
Kättesaadav ainult vaadetes "Tootmine", "Sööturid, kompo-
nendid ja imiotsakud", "Trükkplaadid", "Sensorite ja funktsioo-
nide kontrollimine" ja "Teenindus".
Vilkuv roheline Trükkplaadi oo-
tamine
Asendab olekut "Hõivatud", kui masin on tootmisrežiimis val-
mis, aga trükkplaatide puudumise tõttu veel ei tooda.
Sisestage trükkplaat.
Ainult vaates "Tootmine".
